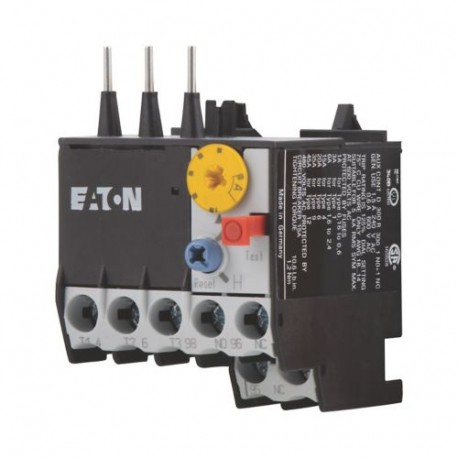

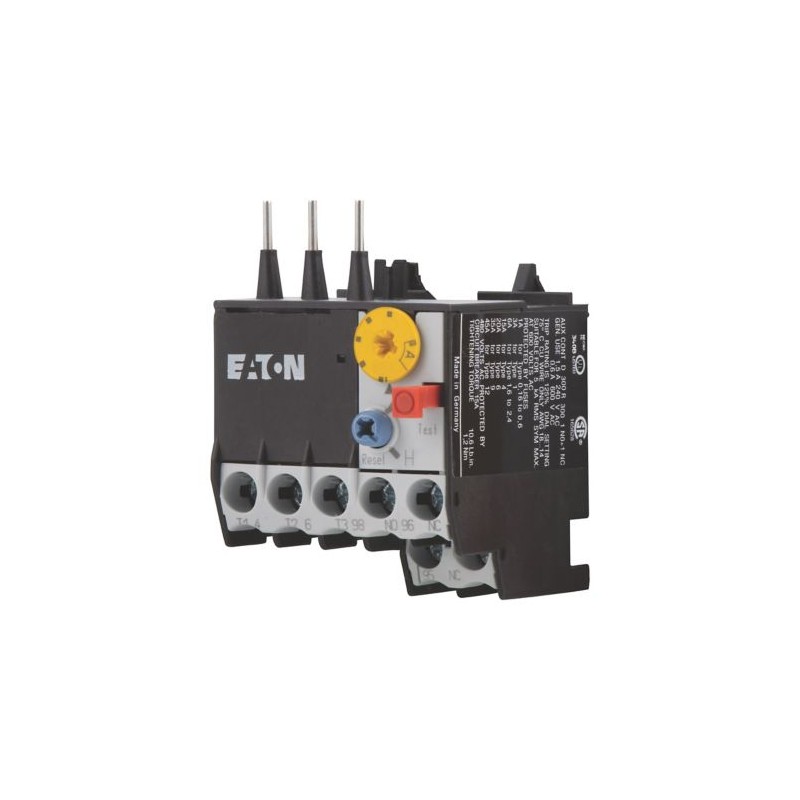

ZE-1,6 014432 XTOM1P6AC1 EATON ELECTRIC Motorschutzrelais, 1,0 1,6 A, 1 Schließer + 1 Öffner Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZE-1,6 014432 XTOM1P6AC1 EATON ELECTRIC Motorschutzrelais, 1,0 1,6 A, 1 Schließer + 1 Öffner

ZE-1,6

014432

XTOM1P6AC1

EATON-MOELLER

Motorschutzrelais, 1,0 - 1,6 A, 1 Schließer + 1 Öffner

Überlastrelais; 1,0-1,6 A; 1 NEIN + 1 NC; Direkte Montage in DILE.. M

Motorschutzrelais, Ir= 1 - 1.6 A, 1 S, 1 Ö, Direktanbau

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $44.85
Stückpreis: $44.85

Menge Preis
1+$44.85
3+$40.67
5+$37.31
7+$35.64
10+$34.39
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Motorschutzrelais, Ir= 1 - 1.6 A, 1 S, 1 Ö, Direktanbau
Motorschutzrelais, Sortiment: Bimetallrelais ZE für Kleinschütze, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Test-/Aus-Taste, Reset-Taste Hand/Auto, Freiauslösung, Montageart: Direktanbau, Hilfsschalter S = Schließer: 1 S, Hilfsschalter Ö = Öffner: 1 Ö, verwendbar für: DILEM, DIULEM/21/MV, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Lieferprogramm

Sortiment
Bimetallrelais ZE für Kleinschütze
Phasenausfallempfindlichkeit
IEC/EN 60947, VDE 0660 Teil 102
Beschreibung
Test-/Aus-Taste
Reset-Taste Hand/Auto
Freiauslösung
Montageart
Direktanbau
Einstellbereich
Überlastauslöser[Ir]
1 - 1.6 A
Hilfsschalter
S = Schließer
1 S
Ö = Öffner
1 Ö
verwendbar für
DILEM
DIULEM/21/MV
Kurzschlussschutz
Zuordnungsart „1”[gG/gL]
20 A
Zuordnungsart „2”[gG/gL]
6 A
Hinweise

Überlastauslöser: Auslöseklasse 10 A

Kurzschlussschutz: Bei Direktanbau max. zulässige Sicherung des Schützes beachten.

Geeignet zum Schutz von Ex e-Motoren

II(2)G [Ex d] [Ex e] [Ex px]
II(2)D [Ex p] [Ex t]

PTB 10 ATEX 3014

Handbuch MN03407003Z-DE/EN beachten.

Hinweise

Bei der Reihenmontage ist zwischen den Motorschutzrelais ein Mindestabstand von 5 mm einzuhalten.

1 Leistungsschütze

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
Arbeitsbereich nach IEC/EN 60947
PTB: -5 °C bis +55 °C
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Temperaturkompensation
kontinuierlich
Gewicht
0.075 kg
Schockfestigkeit
10
Halbsinus
Schockdauer 10 ms g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
300 V AC
Sichere Trennung nach EN 61140zwischen den Hauptstrombahnen
300 V AC
Temperaturkompensationsrestfehler > 40 ºC
≦ 0.25 %/K
Stromwärmeverluste (3 Strombahnen)unterer Wert des Einstellbereichs
2.5 W
Stromwärmeverluste (3 Strombahnen)oberer Wert des Einstellbereichs
5.1 W
Anschlussquerschnitteeindrähtig
1 x (0.75 - 2.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
18 - 14 AWG
Anschlussschraube
M3,5
Anzugsdrehmoment
1.2 Nm
Abisolierlänge
8 mm
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
0.8 x 5.5 mm
Hilfs- und Steuerstromkreise
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Anschlussquerschnitteeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
2 x (18 - 12) AWG
Anschlussschraube
M3.5
Anzugsdrehmoment
1.2 Nm
Abisolierlänge
8 mm
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
0.8 x 5.5 mm
Bemessungsisolationsspannung Hilfskreis [Ui]
500 V AC
Bemessungsbetriebsspannung [Ue]
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
250 V AC
konventioneller thermischer Strom [Ith]
6 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer380 V 400 V 415 V [Ie]
0.7 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer500 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner380 V 400 V 415 V [Ie]
0.7 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner500 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Kurzschlussfestigkeit ohne Verschweißenmax. Schmelzsicherung
4 A gG/gL
Hinweise
Hinweise
Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +50°C
Anschlussquerschnitte Hauptstrombahnen eindrähtig und feindrähtig mit Aderendhülse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden.
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
D300
HilfsschalterPilot DutyDC-betätigt
R300
HilfsschalterGeneral UseAC
240 V/1,5 A
600 V/0,6 A V
Short Circuit Current RatingBasic RatingHinweis
CB für max. 480 V
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
6 A
Short Circuit Current RatingBasic Ratingmax. CB
15 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1.6 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.7 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
5.1 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Überlastrelais thermisch (EC000106)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Überlastschutzgerät / Überlastrelais thermisch (ecl@ss13-27-37-15-01 [AKF075019])
Einstellbarer Strombereich
1 - 1.6 A
Max. Bemessungsbetriebsspannung Ue
690 V
Montageart
Direktanbau
Anschlussart Hauptstromkreis
Schraubanschluss
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Auslöseklasse
CLASS 10 A
Reset-Funktion Eingang
nein
Reset-Funktion automatisch
ja
Reset-Funktion Taster
ja

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP20, UL/CSA Type: -
