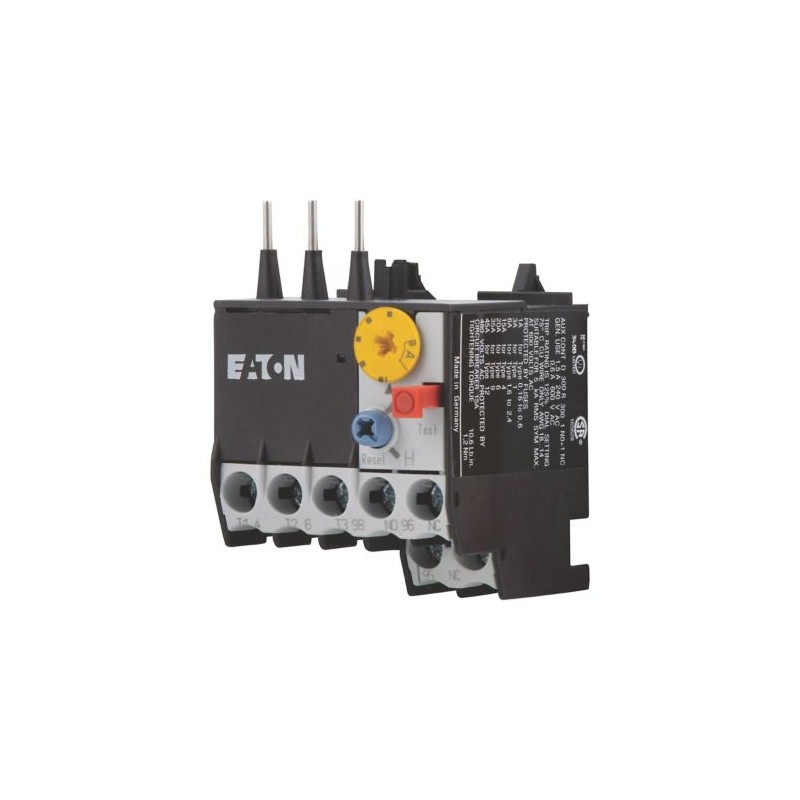

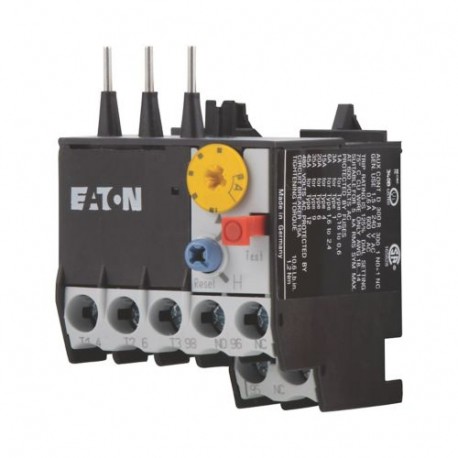

Conformité aux normes
IEC/EN 60947, VDE 0660, UL, CSA
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
Plage de fonctionnement selon IEC/EN 60947
PTB: -5 °C - +55 °C
Température ambianteAppareil nu
-25 - +50 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Compensation de température
continue
Tenue aux chocs
10
Semi-sinusoïdal
Durée de choc 10 ms g
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Altitude d’installation
max. 2000 m
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V
Tension assignée d'emploi [Ue]
690 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
300 V AC
Séparation sûre selon EN 61140entre pôles principaux
300 V AC
Erreur résiduell de compensation de température > 40 ºC
≦ 0.25 %/K
Pertes par effet Joule (3 pôles)Réglage minimal
2.5 W
Pertes par effet Joule (3 pôles)réglage maximal
5.1 W
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,5 - 1,5) mm2
Sections raccordablesâme massive ou multibrins
18 - 14 AWG
OutilsTournevis Pozidriv
2 taille
OutilsTournevis pour vis à fente
0.8 x 5.5 mm
Circuits auxiliaires et de commande
Tension assignée de tenue aux chocs [Uimp]
4000 V
Catégorie de surtension/Degré de pollution
III/3
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,5 - 1,5)
2 x (0,5 - 1,5) mm2
Sections raccordablesâme massive ou multibrins
2 x (18 - 12) AWG
OutilsTournevis Pozidriv
2 taille
Tension d'isolement assigné du circuit auxiliaire [Ui]
500 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140et entre les contacts auxiliaires eux-mêmes
250 V AC
Courant thermique conventionnel [Ith]
6 A
Courant assigné d’emploi [Ie]AC-15à fermeture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture380 V 400 V 415 V [Ie]
0.7 A
Courant assigné d’emploi [Ie]AC-15à fermeture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture380 V 400 V 415 V [Ie]
0.7 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Tenue aux courts-circuits sans soudurepar fusible calibre max.
4 A gG/gL
Remarques
Température ambiante : plage de fonctionnement IEC/EN 60947, PTB : -5°C à +50°C
Sections raccordables des circuits principaux, conducteurs à âme massive ou souples à embout : en cas de raccordement de 2 conducteurs, utiliser la même section.
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
D300
Contacts auxiliairesPilot DutyAvec bobine DC
R300
Contacts auxiliairesGeneral UseAC
240 V/1,5 A
600 V/0,6 A V
Short Circuit Current RatingValeur nominale de baseRemarques
Disjoncteur pour 480 V max.
Short Circuit Current RatingValeur nominale de baseCourant nominal de court-circuit (SCCR)
5 kA
Short Circuit Current RatingValeur nominale de baseFusible max.
6 A
Short Circuit Current RatingValeur nominale de basemax. CB
15 A
