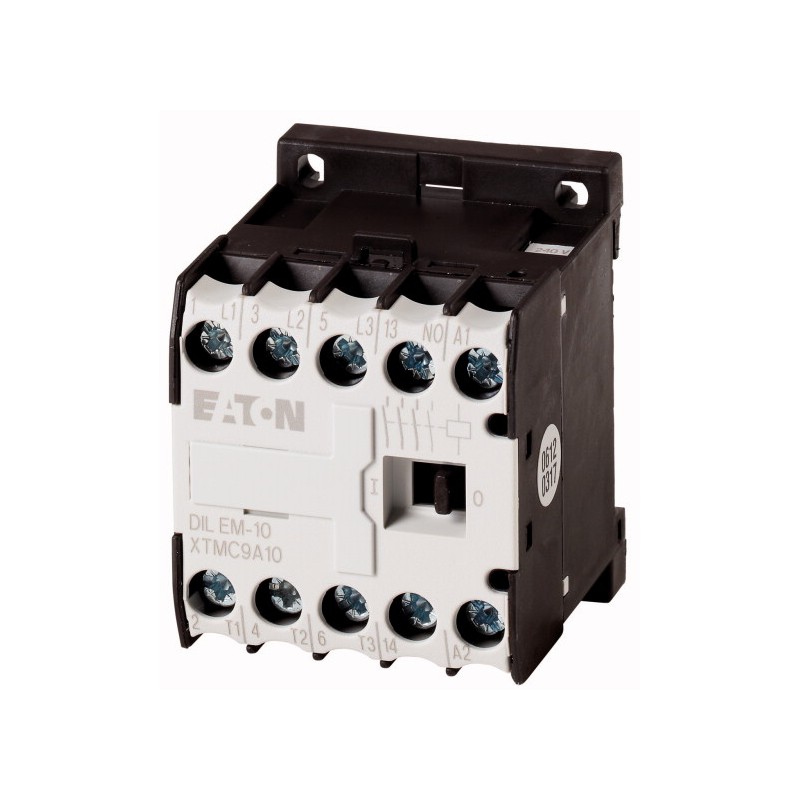

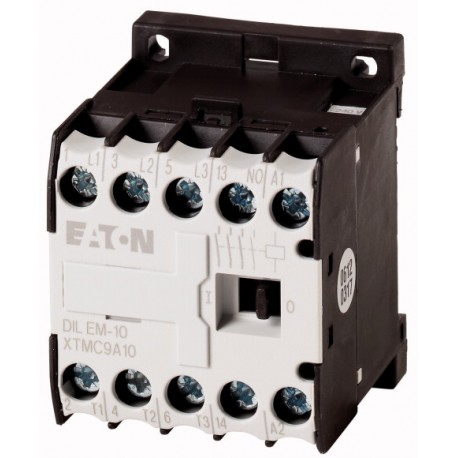

DILEM-10(12V50/60HZ) 158160 XTMC9A10R EATON ELECTRIC Leistungsschütz, 3-polig + 1 Schließer, 4 kW/400 V/AC3
DILEM-10(12V50/60HZ)
158160
XTMC9A10R
EATON-MOELLER
Leistungsschütz, 3-polig + 1 Schließer, 4 kW/400 V/AC3
Mini-Leistungsschütz; Verschraubung; 3 Pole + 1 Schließer; 9 A; 4 kW; 400 V; AC-3; 12 V 50/60 Hz
Leistungsschütz, 12 V 50/60 Hz, 3-polig, 380 V 400 V, 4 kW, Kontaktbestückung S = Schließer= 1 S, Schraubklemmen, Wechselstrombetätigung
Schütze, Anwendung: Mini-Schütze für Motoren und ohmsche Lasten, DILEM-Schütze, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Starten, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Schraubklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfsschalter, Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A , Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, geschlossen: Ith= 16 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 50 A, geschlossen: Ith= 40 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar mit: ... DILEM, ... DILE, Kontakte N/O = Öffner: 1 S/O, Spannung AC/DC: AC-Betrieb
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Leistungsschütz, 12 V 50/60 Hz, 3-polig, 380 V 400 V, 4 kW, Kontaktbestückung S = Schließer= 1 S, Schraubklemmen, Wechselstrombetätigung
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: …DILEM, …DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Lieferprogramm
Sortiment
Leistungsschütze
Applikation
Kleinschütz für Motoren und ohmsche Lasten
Untersortiment
Leistungsschütze DILEM
Gebrauchskategorie
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
Hinweis
Geeignet auch für Motoren der Effizienzklasse IE3.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Auch nach AC-3e geprüft.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Auch nach AC-3e geprüft.
Anschlusstechnik
Schraubklemmen
Beschreibung
mit Hilfsschalter
Anzahl der Pole
3-polig
Bemessungsbetriebsstrom
AC-3380 V 400 V [Ie]
9 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
22 A
max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz
AC-3220 V 230 V [P]
2.2 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4 kW
AC-4220 V 230 V [P]
1.5 kW
AC-4380 V 400 V [P]
3 kW
AC-4660 V 690 V [P]
3 kW
Kontaktbestückung
S = Schließer
1 S
Schaltzeichen
verwendbar für
…DILEM
…DILE
…DILE
Betätigungsspannung
12 V 50/60 Hz
Stromart AC/DC
Wechselstrombetätigung
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, CSA, UL
Lebensdauer, mechanisch; Spule 50/60 Hz [Schaltspiele]
7 x 106
Lebensdauer, mechanisch [Schaltspiele]
10 x 106
maximale Schalthäufigkeitmechanisch
9000 S/h
maximale Schalthäufigkeitelektrisch (Schütze ohne Überlastrelais) [Schaltspiele/h]
siehe Kennlinien
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
UmgebungstemperaturLagerungUmgebungstemperatur Lagerung min.
- 40 °C
UmgebungstemperaturLagerungUmgebungstemperatur Lagerung max.
+ 80 °C
Einbaulage
Nach Bedarf, außer senkrecht mit Klemmen A1/A2 unten
Einbaulage
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät ohne HilfsschalterbausteinHauptschaltglieder Schließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät ohne HilfsschalterbausteinHilfsschaltglieder Öffner/SchließerSchließer
8 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsschalterbausteinHauptschaltglieder SchließerSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsschalterbausteinHilfsschaltglieder Schließer/Öffner
20/20 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
Gewicht
0.17 kg
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmeneindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenein- oder mehrdrähtig
18 - 14 AWG
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenAbisolierlänge
8 mm
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenAnschlussschraube
M3.5
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenPozidriv-Schraubendreher
2 Größe
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenmax. Anzugsdrehmoment
1.2 Nm
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Spule und Kontakten
300 V AC
Sichere Trennung nach EN 61140zwischen den Kontakten
300 V AC
Einschaltvermögen (cos ϕ nach IEC/EN 60947)
90 A
Ausschaltvermögen220 V 230 V
90 A
Ausschaltvermögen380 V 400 V
96 A
Ausschaltvermögen500 V
64 A
Ausschaltvermögen660 V 690 V
42 A
Kurzschlussschutz max. SchmelzsicherungZuordnungsart „2”, 500 V [gL/gG]
10 A
Kurzschlussschutz max. SchmelzsicherungZuordnungsart „1”, 500 V [gL/gG]
20 A
Wechselspannung
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
22 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [Ith=Ie]
20 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith]
16 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur.
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligHinweis
Bei maximal zulässiger Umgebungstemperatur.
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [Ith]
50 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poliggekapselt [Ith]
40 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.
Auch nach AC-3e geprüft.
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [Ie]
6.4 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
4.8 A
AC-3Bemessungsbetriebsleistung [P]220 V 230 V [P]
2.2 kW
AC-3Bemessungsbetriebsleistung [P]240 V [P]
2.5 kW
AC-3Bemessungsbetriebsleistung [P]380 V 400 V [P]
4 kW
AC-3Bemessungsbetriebsleistung [P]415 V [P]
4.3 kW
AC-3Bemessungsbetriebsleistung [P]440 V [P]
4.6 kW
AC-3Bemessungsbetriebsleistung [P]500 V [P]
4 kW
AC-3Bemessungsbetriebsleistung [P]660 V 690 V [P]
4 kW
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur.
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
6.6 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [Ie]
6.6 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
6.6 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [Ie]
6.6 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [Ie]
6.6 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [Ie]
5 A
AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
3.4 A
AC-4Bemessungsbetriebsleistung [P]220 V 230 V [P]
1.5 kW
AC-4Bemessungsbetriebsleistung [P]240 V [P]
1.8 kW
AC-4Bemessungsbetriebsleistung [P]380 V 400 V [P]
3 kW
AC-4Bemessungsbetriebsleistung [P]415 V [P]
3.1 kW
AC-4Bemessungsbetriebsleistung [P]440 V [P]
3.3 kW
AC-4Bemessungsbetriebsleistung [P]500 V [P]
3 kW
AC-4Bemessungsbetriebsleistung [P]660 V 690 V [P]
3 kW
Gleichspannung
Bemessungsbetriebsstrom offenDC-112 V [Ie]
20 A
Bemessungsbetriebsstrom offenDC-124 V [Ie]
20 A
Bemessungsbetriebsstrom offenDC-160 V [Ie]
20 A
Bemessungsbetriebsstrom offenDC-1110 V [Ie]
20 A
Bemessungsbetriebsstrom offenDC-1220 V [Ie]
20 A
Kraftantriebe
SpannungssicherheitAC-betätigtDoppelfrequenzspule 50/60 Hz [Anzug]
0.85 - 1.1 x Uc
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 50 Hz [Anzug]
30 VA
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 50 Hz [Anzug]
26 W
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 50 Hz [Halten]
5.4 VA
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 50 Hz [Halten]
1.8 W
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 60 Hz [Anzug]
29 VA
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 60 Hz [Anzug]
24 W
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 60 Hz [Halten]
3.9 VA
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz bei 60 Hz [Halten]
1.8 W
Einschaltdauer
100 % ED
Schaltzeiten bei 100 % UcSchließerSchließzeitSchließzeit min.
14 ms
Schaltzeiten bei 100 % UcSchließerSchließzeitSchließzeit max.
21 ms
Schaltzeiten bei 100 % UcSchließerÖffnungszeitÖffnungszeit min.
8 ms
Schaltzeiten bei 100 % UcSchließerÖffnungszeitÖffnungszeit max.
18 ms
Schaltzeiten bei 100 % UcSchließerSchließzeit mit Aufbauhilfsschalter
45 ms
Schaltzeiten bei 100 % UcWendeschützeUmschaltzeit bei 110 % UcUmschaltzeit min.
16 ms
Schaltzeiten bei 100 % UcWendeschützeUmschaltzeit bei 110 % UcUmschaltzeit max.
21 ms
Schaltzeiten bei 100 % UcWendeschützeLichtbogenzeit bei 690 V AC
12 ms
Stromwärmeverluste (3- bzw. 4-polig)
bei Ith, 50 °C
5.9 W
bei Ienach AC-3/400 V
1.2 W
Impedanz pro Pol
9.18 mΩ
Hilfsschalter
Zwangsführung der Schaltglieder nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
ja
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
600 V AC
Sichere Trennung nach EN 61140zwischen Spule und Hilfskontakten
300 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
BemessungsbetriebsstromAC-15220 V 240 V [Ie]
6 A
BemessungsbetriebsstromAC-15380 V 415 V [Ie]
3 A
BemessungsbetriebsstromAC-15500 V [Ie]
1.5 A
BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:1 [24 V]
2.5 A
BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:2 [60 V]
2.5 A
BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:3 [100 V]
1.5 A
BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:3 [220 V]
0.5 A
Konventioneller thermischer Strom [Ith]
10 A
Kontaktzuverlässigkeit [Ausfallrate]
<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Gerätelebensdauer bei Ue= 240 VAC-15 [Schaltspiele]
0.2 x 106
Gerätelebensdauer bei Ue= 240 VDCL/R = 50 ms: 2 Strombahnen in Reihe bei Ie= 0.5 A [Schaltspiele]
0.15 x 106
Gerätelebensdauer bei Ue= 240 VDCHinweis
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe
Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgannur Kurzschlußschutz
PKZM0-4
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
6 A gG/gL
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
10 A flink
Stromwärmeverluste bei Belastung mit Ithpro Strombahn
1.1 W
Approbierte Leistungsdaten
Schaltvermögenmaximale Motorleistung3-phasig200 V
208 V
208 V
2 HP
Schaltvermögenmaximale Motorleistung3-phasig230 V
240 V
240 V
3 HP
Schaltvermögenmaximale Motorleistung3-phasig460 V
480 V
480 V
5 HP
Schaltvermögenmaximale Motorleistung3-phasig575 V
600 V
600 V
5 HP
Schaltvermögenmaximale Motorleistung1-phasig115 V
120 V
120 V
0.5 HP
Schaltvermögenmaximale Motorleistung1-phasig230 V
240 V
240 V
1.5 HP
SchaltvermögenGeneral use
15 A
HilfsschalterPilot DutyAC-betätigt
A600
HilfsschalterPilot DutyDC-betätigt
P300
HilfsschalterGeneral UseAC
600 V
HilfsschalterGeneral UseAC
10 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
0.5 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
45 A
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
9 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.4 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1.2 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.8 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Leistungsschütz zum Schalten von Wechselstrom (EC000066)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Leistungsschütz zum Schalten von Wechselstrom ([email protected] [AAB718015])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
12 - 12 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
12 - 12 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Bemessungsbetriebsleistung NEMA
3.7 kW
Geeignet für Reiheneinbau
nein
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Approbationen
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Kennlinien
Zusatzausrüstung
1: Motorschutzrelais
2: Schutzbeschaltung
3: Hilfsschalterbausteine
Kapselung total isoliert
2: Schutzbeschaltung
3: Hilfsschalterbausteine
Kapselung total isoliert
Kennlinie
Käfigläufermotoren
Betriebskennzeichnung
Einschalten: aus dem Stand
Ausschalten: während des Laufs
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten: bis 1 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-3
Typische Anwendungsfälle
Kompressoren
Aufzüge
Mischer
Pumpen
Rolltreppen
Rührwerk
Lüfter
Transportbänder
Zentrifugen
Klappen
Becherwerke
Klimaanlagen
Allgemeine Antriebe an Bearbeitungs- und Verarbeitungsmaschinen
Betriebskennzeichnung
Einschalten: aus dem Stand
Ausschalten: während des Laufs
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten: bis 1 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-3
Typische Anwendungsfälle
Kompressoren
Aufzüge
Mischer
Pumpen
Rolltreppen
Rührwerk
Lüfter
Transportbänder
Zentrifugen
Klappen
Becherwerke
Klimaanlagen
Allgemeine Antriebe an Bearbeitungs- und Verarbeitungsmaschinen
Kennlinie
Extreme Schaltbedingungen
Käfigläufermotoren
Betriebskennzeichnung
Tippen, Gegenstrombremsen, Reversieren
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten:bis 6 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-4
Typische Anwendungsfälle
Druckereimaschinen
Drahtziehmaschinen
Zentrifugen
Sonderantriebe an Bearbeitungs- und Verarbeitungsmaschinen
Käfigläufermotoren
Betriebskennzeichnung
Tippen, Gegenstrombremsen, Reversieren
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten:bis 6 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-4
Typische Anwendungsfälle
Druckereimaschinen
Drahtziehmaschinen
Zentrifugen
Sonderantriebe an Bearbeitungs- und Verarbeitungsmaschinen
Kennlinie
Schaltbedingungen für nichtmotorische Verbraucher 3-polig, 4-polig
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 × Bemessungsstrom
Ausschalten:1 × Bemessungsstrom
Gebrau
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 × Bemessungsstrom
Ausschalten:1 × Bemessungsstrom
Gebrau
Kennlinie
Kurzzeitbelastung 3-polig
Pausenzeit zwischen zwei Belastungen: 15 Minuten
Pausenzeit zwischen zwei Belastungen: 15 Minuten
Abmessungen
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-… + MVDILE
2DILE-…-G + MVDILE
2DILE-…-G + MVDILE
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 12 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 12 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 0 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | 6.6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | 3 kW |
| Bemessungsbetriebsleistung NEMA (EF011960) | 3.7 kW |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 58 mm |
| Tiefe (EF000049) | 52 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILEM-10(12V50/60HZ) XTMC9A10R 158160 DE_158160.pdf | 828 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
