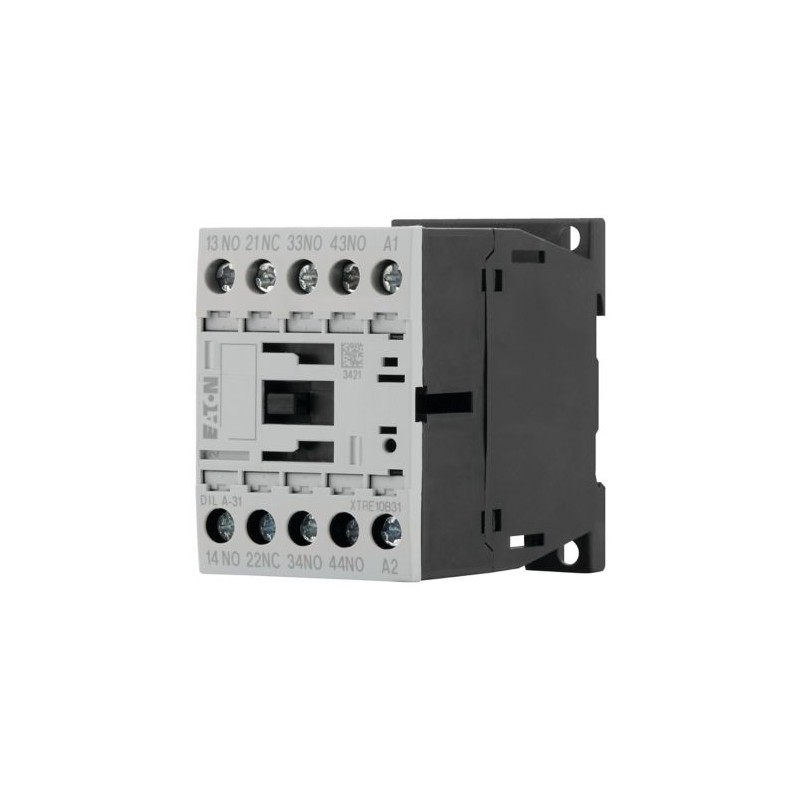

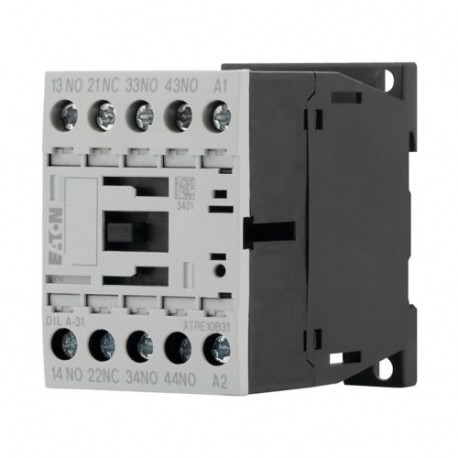

DILA-31(115V60HZ) 276357 XTRE10B31CX EATON ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILA-31(115V60HZ) 276357 XTRE10B31CX EATON ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, AC

DILA-31(115V60HZ)

276357

XTRE10B31CX

EATON-MOELLER

Hilfsschütz, 3 Schließer + 1 Öffner, AC

Hilfsschütz 3 Schließer + 1 Öffner Verschraubung 115 V 60 Hz

Hilfsschütz, 115V 60 Hz, 3 S, 1 Ö, Schraubklemmen, Wechselstrombetätigung

Schützrelais, Lieferprogramm: DILA-Relais, Anwendung: Schützrelais, Beschreibung: Grundgeräte mit Zwangsbetätigungskontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte N/O = Schließer: 3 S/O, Kontakte N/C = Öffner: 1 Öffner, Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 31E, Kombinierbar mit Hilfskontaktmodul: DILA-XHI(V)..., Betätigungsspannung: 115V 60 Hz, Spannung AC/DC: AC-Betrieb, Schutzart: IP20, Anleitung: Kontaktnummern nach EN 50011, Kennzeichnungen der Spulenklemmen nach EN 50005, Normen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276357
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.237 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-4-1
EN 60947-4-1
VDE
CSA File No.: 012528
UL
UL File No.: E29184
VDE 0660
CE
CSA Class No.: 3211-03
CSA
EN 60947-5-1
IEC/EN 60947
IEC/EN 60947-4-1
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
EAN
4015082763572
Modellcode
DILA-31(115V60HZ)

Features & Functions

Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
Positive operation contacts

General

Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (AC-betätigt)
Montageart
Schraube
Verbindung
Schraubklemmen
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Schraubklemmen
2 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Schraubklemmen
Abisolierlänge (Hauptleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Bemessungsbetriebsstrom (Ie)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnet system

Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V AC x Uc (Spannungssicherheit - Einspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz)
Leistungsaufnahme, Anzug, 60 Hz
30 VA, AC, Einzelfrequenzspule bei 60 Hz
Leistungsaufnahme, Halteleistung, 60 Hz
1,4 W, AC, Einzelfrequenzspule bei 60 Hz
4,4 VA, AC, Einzelfrequenzspule bei 60 Hz
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
115 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
115 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
15 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
21 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
9 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
18 ms

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Codenummer
31E
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 Fehler bei 2.000.000 Schaltvorgänge bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
3
Anzahl Hilfskontakte (Schließer)
3

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
1.4 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 276357 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 115 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom (EF007679) 16 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 4 A
Montageart (EF000003) Schraube
Mit LED-Anzeige (EF005950) Nein
Geeignet für Handbedienung (EF002978) Nein
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 3
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 17 V
Betriebsspannung AC 60 Hz (EF008207) 17 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Bemessungsschaltstrom (EF006706) 16 A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Breite (EF000008) 45 mm
Höhe (EF000040) 68 mm
Tiefe (EF000049) 75 mm
