> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-I1-* 197631 Y7-197631 ELECTRIC M22-I1-*
Vorheriges Produkt Nächstes Produkt

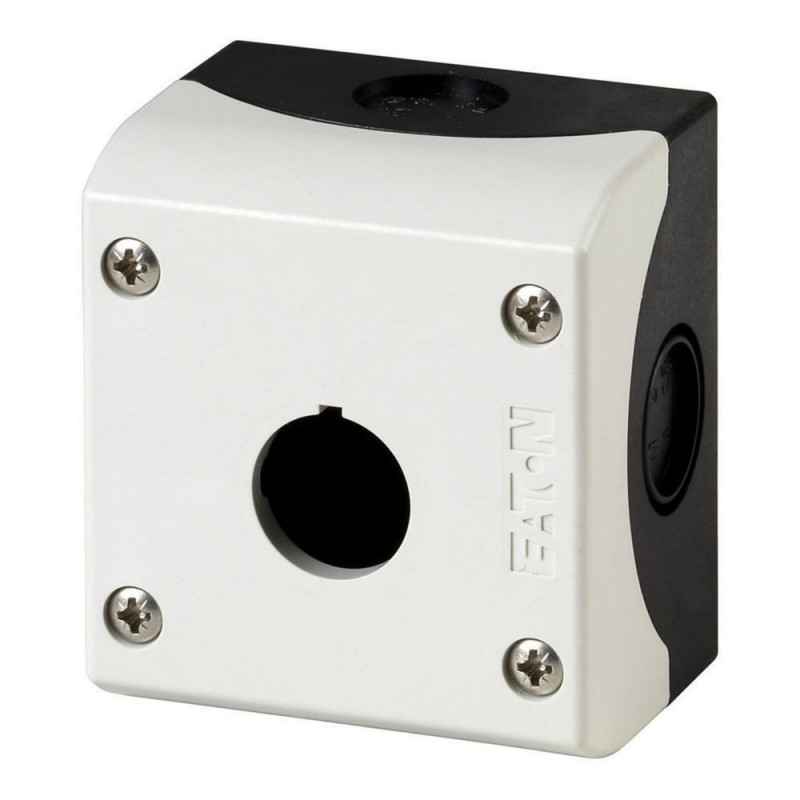

M22-I1-* 197631 Y7-197631 EATON ELECTRIC M22-I1-* Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I1-* 197631 Y7-197631 EATON ELECTRIC M22-I1-*

M22-I1-*

197631

Y7-197631

EATON-MOELLER

M22-I1-*

Eaton Moeller® series M22 Aufbaugehäuse, 1 Einbaustelle, M22

Gehäuse: Isoliertes Material, Mit Edelstahlschrauben, Individuell beschriftbar mit Tasterkonfigurator, Anzahl der Plätze: 1, Kabeleinführung: hinten: 2 x M16, oben: 1 x M20, seitlich: 2 x M20/M25 (1 x je Seite), Farbe RAL Wert: RAL 7035, Farbe: Gehäuseboden anthrazit, Anschluss an SmartWire-DT: nein, verwendbar mit: 1 x 22,5, verwendbar mit: (beleuchtete) Drucktasten, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, bedienbare Stopp-/Not-Aus-Tasten mit gelber Beschriftung

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
197631
Produkt Länge/Tiefe
74 mm
Produkthöhe
72 mm
Produktbreite
82 mm
Produktgewicht
0.134 kg
Einhaltung(en)
CE
Kataloghinweise
individuell beschriftbar mit Pushbutton Konfigurator
Modellcode
M22-I1-*

Features & Functions

Gehäusefarbe
Grau
Gehäusematerial
Plastik
Ausstattung:
Edelstahlschrauben
Vorprägungen
2 x M20/25 (Durchbrüche zur Leitungseinführung seitlich, 1 x jede Seite)
2 x M16 (Durchbruch zur Leitungseinführung rückseitig)
1 x M20 (Durchbruch zur Leitungseinführung oben)
Einbaustellen
1
RAL-Nummer
7035

General

Schutzart
NEMA 4X
IP67/IP69K
Öffnungsdurchmesser
22.5 mm
Produktkategorie
RMQ-Titan

Ambient conditions, mechanical

Einbaulage
beliebig

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Communication

Anbindung an SmartWire-DT
Nein

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 197631 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 1
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 82 mm
Höhe (EF000040) 72 mm
Tiefe (EF000049) 74 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I1-* Y7-197631 197631 DE_197631.pdf 105 Kbytes M22-I1-* Y7-197631 197631 DE_197631.pdf
