> EATON - MOELLER>Moyens de contrôle et de signalisation >M22-I1-* 197631 Y7-197631 ELECTRIC M22-I1-*
Produit précédent Produit suivant

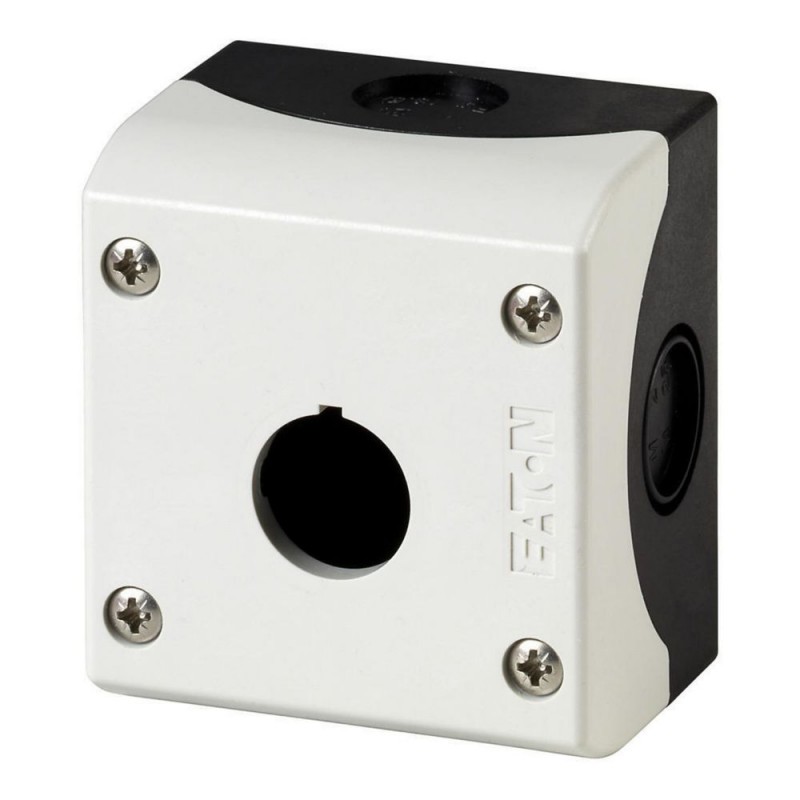

M22-I1-* 197631 Y7-197631 EATON ELECTRIC M22-I1-* Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-I1-* 197631 Y7-197631 EATON ELECTRIC M22-I1-*

M22-I1-*

197631

Y7-197631

EATON-MOELLER

M22-I1-*

Eaton Moeller® series M22 Surface mounting enclosure, 1 mounting location, M22

Boîtier : Matériau isolé, Avec vis en acier de haute qualité, Marquage individuel avec configurateur de bouton-poussoir, Nombre d’emplacements : 1, Entrée de câble : arrière : 2 x M16, en haut : 1 x M20, latéral : 2 x M20/M25 (1 x de chaque côté), Couleur Valeur RAL : RAL 7035, Couleur : Base du boîtier anthracite, Connexion à SmartWire-DT : non, Pour utilisation avec : 1 x 22,5, Pour utilisation avec : Boutons-poussoirs (éclairés), commutateurs de sélection (éclairés), boutons-poussoirs à clé, voyant, boutons d’arrêt/d’arrêt d’urgence contrôlés avec étiquette jaune

Plus de détails


Appareillage industriel basse tension > Boîtier pour appareils de commande et de signalisation

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Boîtier à monter en saillie Accessoire M22 Moeller® series Eaton
Numéro de catalogue
197631
Code de modèle
M22-I1-*
Longueur du produit
74 mm
Hauteur du produit
72 mm
Largeur du produit
82 mm
Poids du produit
0.134 kg
Conformité
CE
Notes de catalogue
Personnalisation des étiquettes possible avec le logiciel de configuration de bouton-poussoir

Features & Functions

Couleur du boîtier
Gray
Matériau du boîtier
Matière plastique
Équipé de :
Vis en acier de haute qualité
Entrés défonçables
2 x M20/25 (passage de câble défonçable sur le côté, 1 de chaque côté)
2 x M16 (passages de câble défonçables à l’arrière)
1 x M20 (passage de câble défonçable sur le dessus)
Nombre d'emplacements
1
Numéro RAL
7035

General

Degré de protection
NEMA 4X
IP67/IP69K
Diamètre d'ouverture
22.5 mm
Catégorie de produit
RMQ-Titan

Ambient conditions, mechanical

Position de montage
Selon besoin

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C

Communication

Connexion au module SmartWire-DT
Non

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 197631 Appareillage industriel basse tension (EC000200)
Caractéristique Valeur
Nombre de postes de commande (EF001372) 1
Type de construction du boîtier (EF004008) Boîtier en saillie
Matériau du boîtier (EF001596) Plastique
Qualité du matériau du boîtier (EF024143) Autre
Diamètre des ouvertures (EF000243) 22.5 mm
Couleur de la partie supérieure du boîtier (EF001373) Gris
Classe de protection (IP) (EF005474) IP67/IP69K
Classe de protection (NEMA) (EF011959) 4X
Largeur (EF000008) 82 mm
Hauteur (EF000040) 72 mm
Profondeur (EF000049) 74 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I1-* Y7-197631 197631 FR_197631.pdf 105 Kbytes M22-I1-* Y7-197631 197631 FR_197631.pdf
