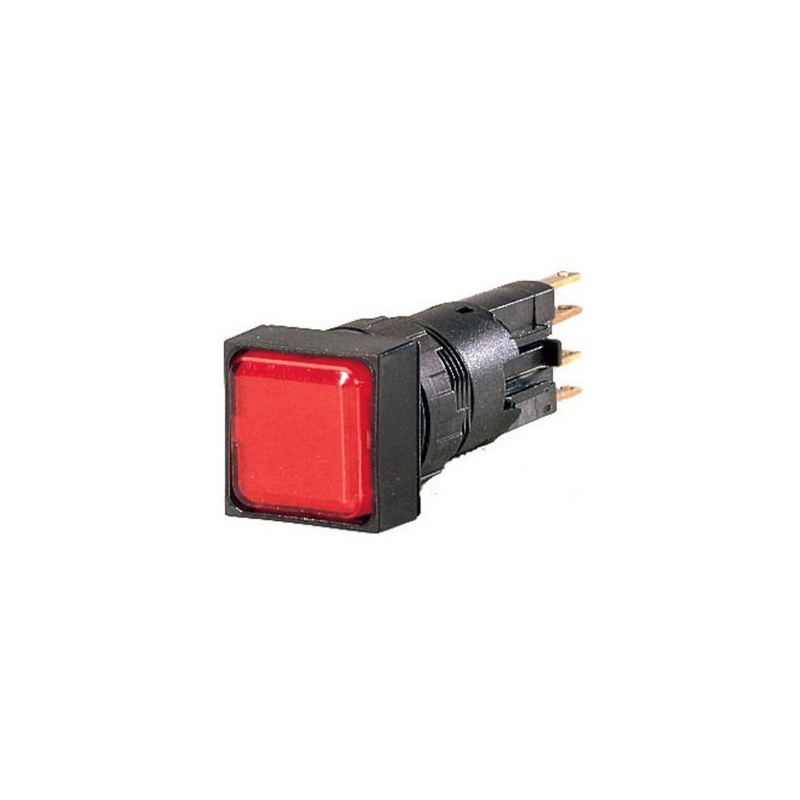

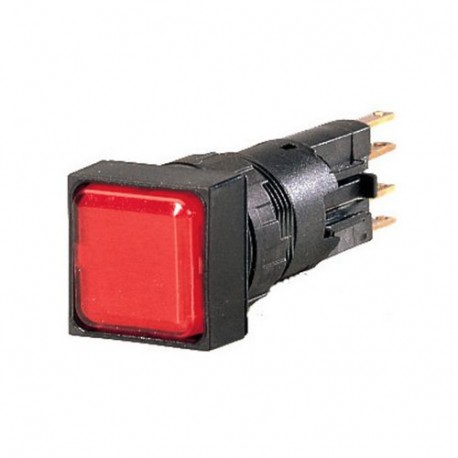

Q25LF-RT 090198 Y7-90198 EATON ELECTRIC Leuchtmelder, flach, rot
Q25LF-RT
090198
Y7-90198
EATON-MOELLER
10
Leuchtmelder, flach, rot
Flächenbündige Kontrollleuchte 16 mm 25x25 mm Rot
Kontrollleuchte, Lieferprogramm: RMQ16, Einzelgerät, Ausführung: bündig, Beschreibung: ohne Leuchtelemente, Mit Sockel, B2x4,6d; max. 30 V, 1 W, Farbe Linse: Rot, Schutzart: IP65, Anschluss an SmartWire-DT: nein, Frontmaße: Frontmaße 25 × 25 mm
Niederspannungsschaltgeräte > Frontelement für Leuchtmelder
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Leuchtmelder, flach, rot
Leuchtmelder, Sortiment: RMQ16, Einzelgerät, Bauform: flach, Beschreibung: ohne Leuchtmittel, mit Sockel W2x4,6d; max. 30 V, 1 W, Farbe Linse: rot, Schutzart: IP65, Anbindung an SmartWire-DT: nein, Frontabmessung: Frontabmessung 25 x 25 mm
Lieferprogramm
Sortiment
RMQ16
Grundfunktion
Leuchtmelder
Design RMQ
quadratisch
Einbaudurchmesser [⌀]
16 mm
Einzelgerät/Komplettgerät
Einzelgerät
Bauform
flach
Beschreibung
ohne Leuchtmittel
mit Sockel W2x4,6d; max. 30 V, 1 W
mit Sockel W2x4,6d; max. 30 V, 1 W
Farbe
Linse
rot
Schutzart
IP65
Anbindung an SmartWire-DT
nein
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Schutzart IEC/EN 60529
IP65
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Einbaulage
Nach Bedarf
Schockfestigkeit
> 40
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Anschlussquerschnitte
0.5 - 1.0 mm2
Flachstecker
2.8 x 0.8 mm nach DIN 46244
Flachsteckhülse
2.8 x 0.8 mm nach DIN 46247 und IEC 60760
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
800 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
24 V AC
Einsatz der Isolierstoffhülse ISH 2,8
>24 V AC/DC empfohlen
>50 V AC oder 120 V DC Pflicht, auch auf die freien Flachsteckanschlüsse
>50 V AC oder 120 V DC Pflicht, auch auf die freien Flachsteckanschlüsse
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Frontelement für Leuchtmelder (EC000223)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Frontelement für Leuchtmelder (ecl@ss13-27-37-12-11 [AKF029019])
Anzahl der einbaubaren Leuchtmelder
1
Farbe der Linse
rot
Bauform der Linse
quadratisch
Lochdurchmesser
16 mm
Breite der Öffnung
0 mm
Höhe der Öffnung
16 mm
Mit Frontring
ja
Werkstoff des Frontrings
Kunststoff
Farbe Frontring
schwarz
Ausführung der Linse
flach
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
1
Approbationen
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 1
| Merkmal | Wert |
|---|---|
| Anzahl der einbaubaren Leuchtmelder (EF006669) | 1 |
| Farbe der Linse (EF000207) | rot |
| Bauform der Linse (EF006253) | quadratisch |
| Lochdurchmesser (EF000079) | 16 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 16 mm |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | Kunststoff |
| Farbe Frontring (EF002429) | schwarz |
| Ausführung der Linse (EF008343) | flach |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | 1 |
