EATON - MOELLERAusili di controllo e segnalazioneQ25LF-RT 090198 Y7-90198 EATON ELECTRIC Indicatore luminoso, piatto, rosso

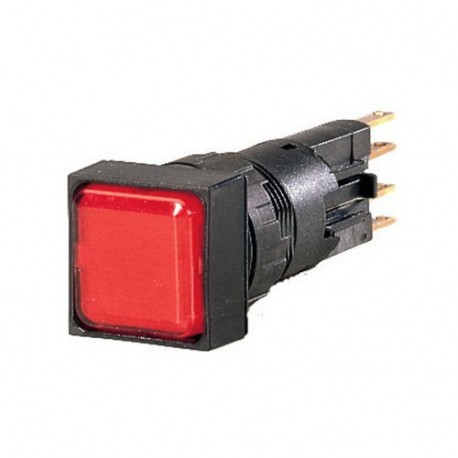

EATON - MOELLER Q25LF-RT 090198 Y7-90198 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

Q25LF-RT 090198 Y7-90198 EATON ELECTRIC Indicatore luminoso, piatto, rosso

Riferimento: Q25LF-RT

Codice: 090198

Numero di catalogo: Y7-90198

Produttore: EATON - MOELLER

Descrizione:

Indicatore luminoso, piatto, rosso
Indicatore luminoso da incasso 16 mm 25x25 mm Rosso
Eaton Moeller® series RMQ16 Indicator light, flush, red Q25LF-RT
Indicatore luminoso, Gamma prodotti: RMQ16, Unità singola, Design: Incasso, Descrizione: Senza elementi luminosi, Con base, L2x4,6D; max. 30 V, 1 W, Colore lente: Rosso, Grado di protezione: IP65, Collegamento SmartWire-DT: no, Dimensioni frontali: Dimensioni frontali 25 × 25 mm

Categorie:

  • Apparecchi elettrici a bassa tensione > Lampada da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller® series RMQ16 Indicator light
Catalog Number
090198
EAN
4015080901983
Product Length/Depth
59 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.011 kg
Certifications
UL 508
CSA
CSA File No.: 46552
UL
CSA Class No.: 3211-03
IEC/EN 60947
UL File No.: E29184
CE
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947-5
Model Code
Q25LF-RT

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
Flush
Fitted with:
Front ring
LED W2x4, 6d, max. 30 V, 1 W
Lens color
Red

General

Degree of protection
NEMA 1
Degree of protection (front side)
IP65
Opening diameter
16 mm
Overvoltage category
III
Pollution degree
3
Product category
RMQ16
Rated impulse withstand voltage (Uimp)
800 V AC
Size
Front dimensions: 25 × 25 mm
Terminal capacity
0.5 - 1.0 mm²
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Type
Indicator lights

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
40 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated insulation voltage (Ui)
250 V
Rated operational voltage (Ue) at AC - max
24 V

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 090198 Apparecchi elettrici a bassa tensione (EC000223)

Nome caratteristicanumero di segnalatori luminosi installabili (EF006669)
Valore caratteristica1
Nome caratteristicacolore della lente (EF000207)
Valore caratteristicarosso
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicaquadratico
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica16 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica16 mm
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicanero
Nome caratteristicaversione della lente (EF008343)
Valore caratteristicapiatto
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1

DATASHEET - PDF

Titolo
Dimensione
Tipo
Q25LF-RT Y7-90198 090198 EN_025434.pdf
1 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
