10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Betriebsfrequenz
3600 mechanische Schaltspiele/h (AC-betätigt)
3600 mechanische Schaltspiele/h (DC-betätigt)
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3
Anbindung an SmartWire-DT
Bemessungsstoßspannungsfestigkeit (Uimp)
Betriebsklasse
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens
Umgebungsbetriebstemperatur – max
Umgebungsbetriebstemperatur – min
Umgebungsbetriebstemperatur (gekapselt) – max
Umgebungsbetriebstemperatur (gekapselt) – min
Umgebungstemperatur Lagerung - max
Umgebungstemperatur Lagerung - min
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
Konvention. therm. Strom ith (1-polig, gekaps.)
Konvention. therm. Strom ith (3-polig, gekaps.)
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
Geräteverlustleistung, stromabhängig pvid
Verlustleistungskapazität Pdiss
Verlustleistung pro Pol, stromabhängig, Pvid
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
Anwendung

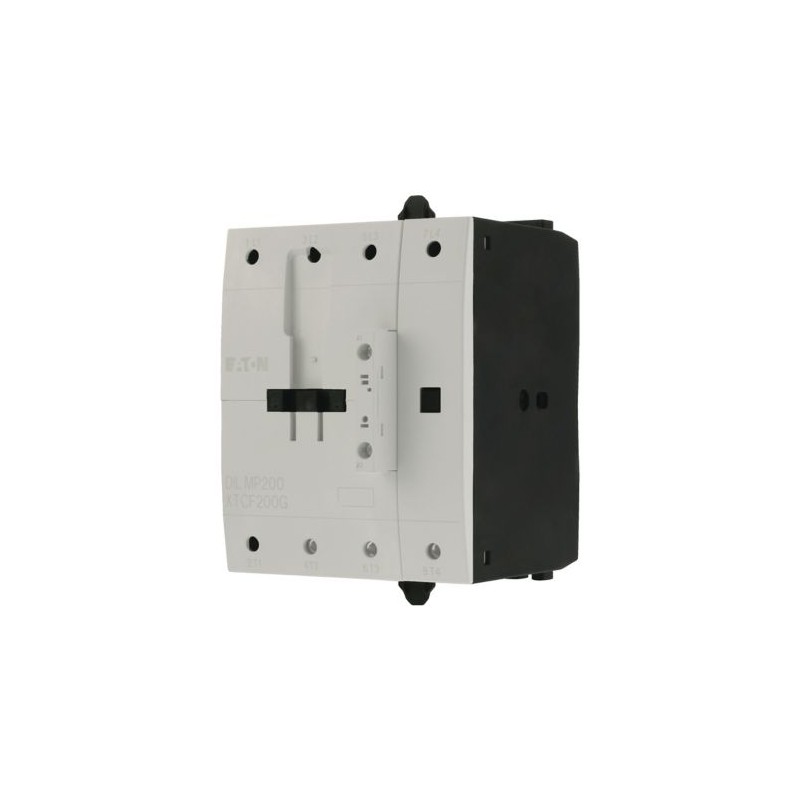

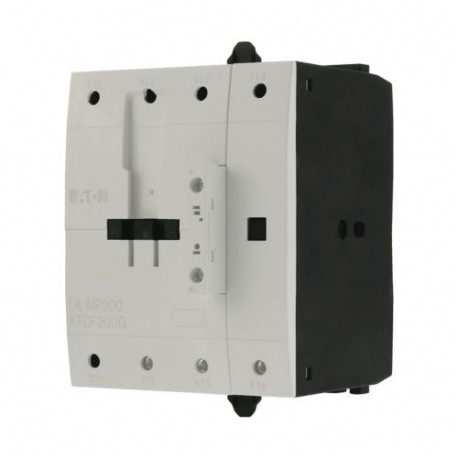

Leistungsschütze für 4-polige Stromverbraucher
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubendrehergröße
2, Anschlussschraube, Steuerstromleitungen, Pozidriv-Schraubendreher
0,8x5,5/1x6mm, Anschlussschraube, Steuerstromleitungen, Schlitzschraubendreher
Anzahl der Hilfskontakte (Öffner)
Anzahl Hilfskontakte (Schließer)
Anzahl Kontakte (Öffner) als Hauptkontakte
Anzahl Hauptkontakte (Schließer)
Leistungsaufnahme (Anzug) bei DC
Leistungsaufnahme (Halteleistung) bei DC
Bemessungsausschaltvermögen bei 220/230 V
Bemessungsausschaltvermögen bei 380/400 V
Bemessungsausschaltvermögen bei 500 V
Bemessungsausschaltvermögen bei 660/690 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
Abfallspannung
0,2 - 0,6 x UC, DC-betätigt
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)
Anzugsspannung
0,8 - 1,1 V AC/DC x Us
0,7 - 1,2 VDC x Uc
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
440 VAC, Zwischen Spule und Kontakten, Entspricht EN 61140
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei "0"-Signal)
Schr-Grö
M10, Anschlussschraube, Hauptleiter
5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
M3,5, Anschlussschraube, Hilfsleiter
Anschlusskap. (mehrdräht.)
1 x (16 - 120) mm², Hauptleiter
2 x (16 - 95) mm², Hauptleiter
Anschlusskapazität (Kupferband)
2 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Schockfestigkeit
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Hilfsleiter
8 - 3/0, Hauptleiter
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
180 A, Maximale Motorleistung (UL/CSA)
Anzugsdrehmoment
14 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Hilfsleiter
Anschlusskapazität (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Bemessungssteuerspeisespannung (Us) bei DC - max
Bemessungssteuerspeisespannung (Us) bei DC - min
Bemessungsisolationsspan. (Ui)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
Bemess.betriebsstrom (le) bei AC-4, 400 V
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
Bem.betriebsleistg bei AC-1, 415 V, 50 Hz
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
Bem.betriebsleistg bei AC-1, 500 V, 50 Hz
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
Bemess.betriebsleistg (NEMA)
Bemessungsbetriebsspannung (Ue) bei AC - max
Statische Verlustleistung, stromunabhängig PVS
Abisolierlänge (Hilfsleiter)
Abisolierlänge (Hauptleiter)
Bemess.kurzschlussstrom (einf. Bemess.)
600 A, max. Sicherung, SCCR (UL/CSA)
600 A, max. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
30 kA, CB, SCCR (UL/CSA)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
350 A, max. CB, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
160 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
160 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
Zweckbestimmung der Aufzugssteuerung
96 A, 480 V 60 Hz 3-phasig, (UL/CSA)
30 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
75 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
40 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
99 A, 600 V 60 Hz 3-phasig, (UL/CSA)
92 A, 200 V 60 Hz 3-phasig, (UL/CSA)
104 A, 240 V 60 Hz 3-phasig, (UL/CSA)
100 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
540 A, LRA 600 V 60 Hz 3-phasig; (CSA)
90 A, FLA 600 V 60 Hz 3-phasig; (CSA)
90 A, FLA 480 V 60 Hz 3-phasig; (CSA)
540 A, LRA 480 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
Betriebsspannung bei AC 50 Hz – min.
Betriebsspannung bei AC 50 Hz – max.
Betriebsspannung bei AC 60 Hz – min.
Betriebsspannung bei AC 60 Hz – max.
Betriebsspannung bei DC – min.
Betriebsspannung bei DC – max.
