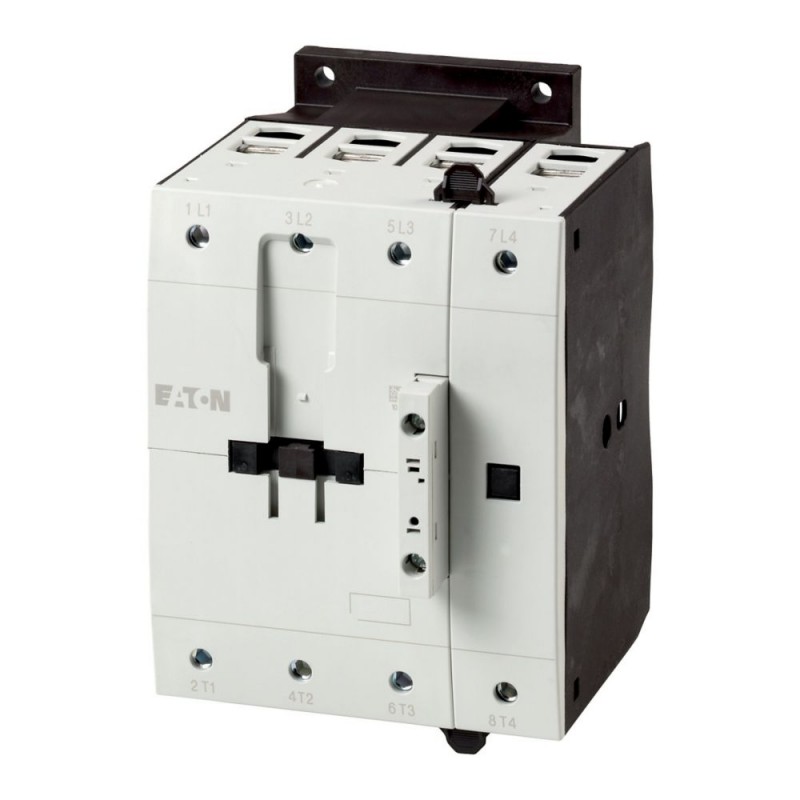

DILMP125(RAC24) 109904 Y7-109904 EATON ELECTRIC Leistungsschütz, 4-polig, 125 A/AC1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP125(RAC24) 109904 Y7-109904 EATON ELECTRIC Leistungsschütz, 4-polig, 125 A/AC1

DILMP125(RAC24)

109904

Y7-109904

EATON-MOELLER

Leistungsschütz, 4-polig, 125 A/AC1

DILMP125(RAC24)

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, 125 A, RAC 24: 24 V 50/60 Hz, Wechselstrombetätigung

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 80 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 125 A, geschlossen: Ith= 100 A, konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 325 A, geschlossen: Ith= 292 A, 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW , Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: AC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $358.11
Stückpreis: $358.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILMP 4-poliger Leistungsschütz
Katalognummer
109904
Produkt Länge/Tiefe
160 mm
Produkthöhe
170 mm
Produktbreite
122 mm
Produktgewicht
2.73 kg
Zertifikat(e)
CSA Class No.: 2411-03, 3211-04
UL
UL File No.: E29096
CSA File No.: 012528
CSA-C22.2 No. 60947-4-1-14
UL Category Control No.: NLDX
CE
IEC/EN 60947
UL 60947-4-1
CSA
IEC/EN 60947-4-1
VDE 0660
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015081094707
Modellcode
DILMP125(RAC24)

Produktspezifikationen

Anzahl der Pole
4-polig
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Betriebsfrequenz
3600 mechanische Schaltspiele/h (DC-betätigt)
3600 mechanische Schaltspiele/h (AC-betätigt)
Verschmutzungsgrad
3
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3
Anbindung an SmartWire-DT
Nein
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Betriebsklasse
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
Verbindung
Schraubklemmen
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
-40 °C
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
7.5 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
25 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
15 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
30 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
60 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
75 HP
Konvention. therm. Strom ith (1-polig, gekaps.)
292 A
Konvention. therm. Strom ith (3-polig, gekaps.)
100 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
110 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
325 A
Geräteverlustleistung, stromabhängig pvid
22.2 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
7.4 W
Anwendung
Leistungsschütze für 4-polige Stromverbraucher
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Schraubendrehergröße
0,8x5,5/1x6mm, Anschlussschraube, Steuerstromleitungen, Schlitzschraubendreher
2, Anschlussschraube, Steuerstromleitungen, Pozidriv-Schraubendreher
Spannungsart
Wechselstrom
Schutzart
IP00
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl Kontakte (Öffner) als Hauptkontakte
0
Anzahl Hauptkontakte (Schließer)
4
Bemessungsausschaltvermögen bei 220/230 V
800 A
Bemessungsausschaltvermögen bei 380/400 V
800 A
Bemessungsausschaltvermögen bei 500 V
800 A
Bemessungsausschaltvermögen bei 660/690 V
650 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
24 V
Abfallspannung
AC-betätigt: 0,6 - 0,25 x UC, AC-betätigt
Überspannungskategorie
III
Einschaltdauer
100%
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)
Anzugsspannung
0,8 - 1.15 V AC x Uc
0,8 - 1.15 V AC/DC x Us
Leistungsaufnahme, Anzug, 50 Hz
180 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Sichere Trng
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Leistungsaufnahme, Anzug, 60 Hz
150 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us, bei 60 Hz
180 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)
Schr-Grö
M10, Anschlussschraube, Hauptleiter
M3,5, Anschlussschraube, Steuerstromleitungen
5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
Leistungsaufnahme, Halteleistung, 50 Hz
2,3 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us, bei 50 Hz
Leistungsaufnahme, Halteleistung, 60 Hz
2,3 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
3,1 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us, bei 60 Hz
Anschlusskap. (mehrdräht.)
2 x (16 - 95) mm², Hauptleiter
1 x (16 - 120) mm², Hauptleiter
Anschlusskapazität (Kupferband)
2 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Schockfestigkeit
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
2 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
8 - 3/0, Hauptleiter
18 - 14, Steuerstromleitungen
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
125 A, Maximale Motorleistung (UL/CSA)
Anzugsdrehmoment
1,2 Nm, Schraubklemmen, Steuerstromleitungen
14 Nm, Schraubklemmen, Hauptleiter
Anschlusskapazität (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
1120 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
125 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
80 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
80 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
80 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
80 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
65 A
Bemess.betriebsstrom (le) bei AC-4, 400 V
115 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
125 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
125 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
125 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
125 A
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
45 kW
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
49 kW
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
78 kW
Bem.betriebsleistg bei AC-1, 415 V, 50 Hz
85 kW
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
90 kW
Bem.betriebsleistg bei AC-1, 500 V, 50 Hz
103 kW
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
136 kW
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
27.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
37 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
48 kW
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
28 kW
Bemess.betriebsleistg (NEMA)
44.7 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Widerstand je Pol
0.6 mΩ
Statische Verlustleistung, stromunabhängig PVS
2.3 W
Abisolierlänge (Hilfsleiter)
10 mm
Abisolierlänge (Hauptleiter)
15 mm
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
33 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
28 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
41 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
35 ms
Bemess.kurzschlussstrom (einf. Bemess.)
600 A, max. Sicherung, SCCR (UL/CSA)
600 A, max. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
30/100 kA, Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
350 A, max. CB, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
250 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
200 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
160 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
160 A gG/gL
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
100 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
100 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
Zweckbestimmung der Aufzugssteuerung
25 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
50 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
20 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
62,1 A, 200 V 60 Hz 3-phasig, (UL/CSA)
68 A, 240 V 60 Hz 3-phasig, (UL/CSA)
60 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
62 A, 600 V 60 Hz 3-phasig, (UL/CSA)
65 A, 480 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
90 A, FLA 480 V 60 Hz 3-phasig; (CSA)
540 A, LRA 480 V 60 Hz 3-phasig; (CSA)
70 A, FLA 600 V 60 Hz 3-phasig; (CSA)
420 A, LRA 600 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
100 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
110 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
100 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
100 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
125 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
116 A
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
108 A
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
51 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
58 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
63 kW
Betätigungsspannung
RAC 24: 24 V, 50/60 Hz
Höhe
Max. 2000 m
Betriebsspannung bei AC 50 Hz – min.
230 V
Betriebsspannung bei AC 50 Hz – max.
690 V
Betriebsspannung bei AC 60 Hz – min.
230 V
Betriebsspannung bei AC 60 Hz – max.
690 V

ETIM for 109904 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 115 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 28 kW
Bemessungsbetriebsleistung NEMA (EF011960) 44.7 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 122 mm
Höhe (EF000040) 170 mm
Tiefe (EF000049) 160 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP125(RAC24) Y7-109904 109904 ES_109869.pdf 2 Mbytes DILMP125(RAC24) Y7-109904 109904 ES_109869.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
