DILMP125(RAC24) 109904 EATON MOELLER контактор 125А, 4 полюса, управляющее напряжение 24-48В (AC), категория.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

DILMP125(RAC24) 109904 EATON MOELLER контактор 125А, 4 полюса, управляющее напряжение 24-48В (AC), категория..

DILMP125(RAC24)

109904

EATON - MOELLER

доступный

Корабль на Cегодня

Продукт по требованию, без возврата.

контактор 125А, 4 полюса, управляющее напряжение 24-48В (AC), категория применения AC1

Подробнее


Контактор

DIL контакторы - EATON - MOELLER

DILMP Контакторы - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-воцена
1+169,21 €
2+165,54 €
3+164,64 €
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Сопутствующие товары

Описание



Программы доставка
Ассортимент продукции
  Контакторы
Приложение
  Контакторов на 4 полюса электрических потребителей
Поддиапазон
  Пускатели до 200 А, 4 полюса
Категория использования
  АС-1: Не индуктивная или слабо индуктивная нагрузка, печи сопротивления
НАК-3: нормальных асинхронных двигателей переменного тока: стартовая, Выключить во время работы
Техника связи
  Винтовые клеммы
Полюс
  4 полюс
Номинальный ток

АС-1

Конв. терм. ток, 3-полюсный, 50 - 60 Гц

при 40 °C
ЯчееА125
при 50 °C
ЯчееА116
при температуре 60 °C
ЯчееА108
Последовательность контакта

Общие
Стандарты
  МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660, UL И CSA ДЛЯ

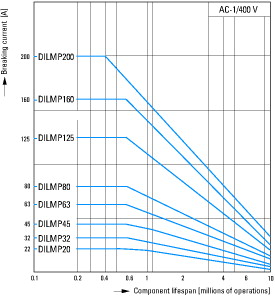

Срок службы, механическая

Переменном токе
Операциих 10610
Эксплуатируемый DC
Операциих 10610
Рабочая частота, механические

Переменном токе
Операций/сек 3600
Эксплуатируемый DC
Операций/сек 3600
Климатические расстойки
  Влажное тепло, постоянное, согласно IEC 60068-2-3
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды

Открыть
 °С-25 - +60
Заключенный
 °С- 25 - 40
Хранение
 °С- 40 - 80

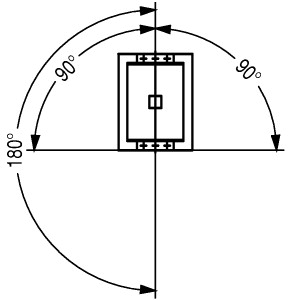

Монтажное положение

Монтажное положение

Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА125
Тепловыделение на полюс, ток-зависимых
ПвидВт7.4
Тепловыделения оборудования, текущие-зависимых
ПвидВт22.2
Статические тепловыделение, внеоборотные-зависимых
ПпротивВт2.3
Мощность тепловыделения
ПдиссВт0
Температура окружающей среды мин.
 °С-25
Рабочая температура окружающей среды Макс.
 °С60
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Отвечает требованиям стандарта продукта.
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Технические данные етим 6.0(Показать возможности)(Скрытия)
Низковольтные промышленные компоненты (EG000017) / силового контактора, переключение AC (EC000066)
Электротехника, автоматизация, управление процессом строительства / низковольтной коммутационной техники / Контактор (ЛВ) / силовой Контактор, AC переключение ([email protected] [AAB718012])
Номинальное управляющее Напряжение питания при переменном 50Гц
 В24 - 24
Номинальное управляющее Напряжение питания В переменного тока 60 Гц
 В24 - 24
Номинальное управляющее Напряжение питания при постоянном токе
 В0 - 0
Тип напряжения для приведения в действие
  Переменного тока
Номинальный рабочий ток IE при AC-1, 400 В
 А125
Номинальный рабочий ток IE при AC-3, 400 В
 А80
Номинальная мощность при AC-3, 400 В
 кВт37
Номинальный рабочий ток IE при AC-4, 400 В
 А115
Номинальная мощность, т. е. на АС-4, 400В
 кВт28
Модульная версия
  Нет
Количество вспомогательных контактов, как нормально открытый контакт
  0
Количество вспомогательных контактов, как нормально замкнутый контакт
  0
Тип электрического соединения главной цепи
  Винтовое соединение
Количество нормально закрытых контактов как основной контакт
  0
Количество основных контактов, как нормально открытый контакт
  4
Утверждения
Стандарты На Продукцию  МЭК/EN 60947-4-1; по UL 508; CSA по-С22.2 порядка № 14-05; CE маркировка
UL файл No.  E29096
Категории контроля UL нет.  NLDX
Файл CSA нет.  012528
Класс ККА нет.  2411-03, 3211-04
Сертификация Северной Америке  Перечисленный UL, аттестованное CSA
Специально для Северной Америки  Нет
Характеристики
IL03407049Z (AWA2100-2356) 4 полюса контактора

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-Ruso406 Kbytespdf-
