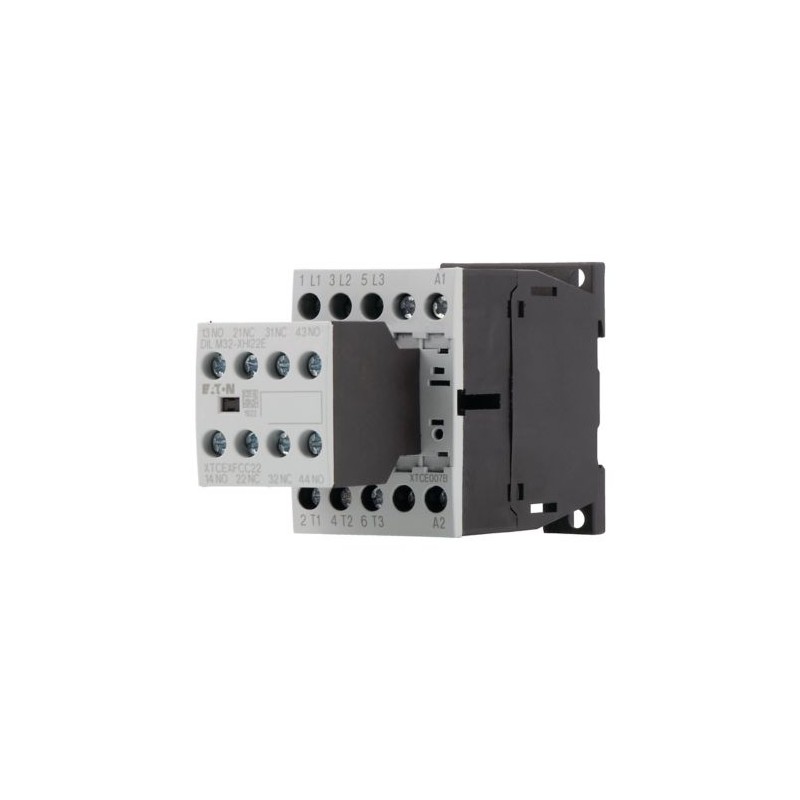

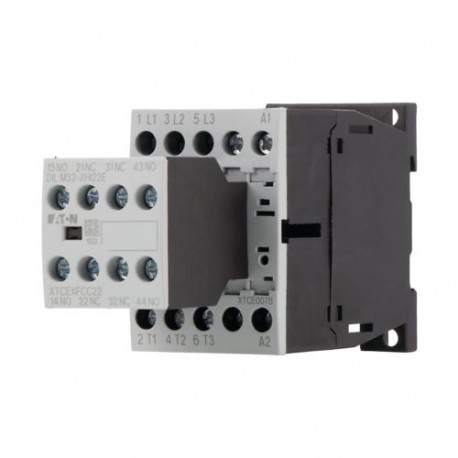

DILM7-22(24VDC) 106367 Y7-106367 EATON ELECTRIC Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 3 kW/400 ..
DILM7-22(24VDC)
106367
Y7-106367
EATON-MOELLER
Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 3 kW/400 V/AC3, DC-betätigt
DILM7-22 (24 VDC)
Eaton Moeller® series DILM Leistungsschütz, 380 V 400 V 3 kW, 2 S, 2 Ö, 24 V DC, Gleichstrombetätigung, Schraubklemmen
Schütz, Anwendung: Schütze für Motoren, Komplettgeräte bis 170 A, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten im laufenden Betrieb, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einchen, Anschlusstechnik: Schraubklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Freiluftstrom, 3-polig , 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, geschlossen: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 50 A, geschlossen: Ith= 45 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW, Kontakte N/O = Öffner: 2 S/O, Kontakte N/C = Öffner: 2 Öffner, Anleitung: Kontakte nach EN 50 012., Integrierte Varistor-Entstörschaltung., mit Spiegelkontakt., Spannung AC/DC: DC-Betrieb
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series DILM Leistungsschütz
Katalognummer
106367
Produkt Länge/Tiefe
117 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.351 kg
Zertifikat(e)
CE
UL
VDE 0660
UL Category Control No.: NLDX
UL File No.: E29096
CSA-C22.2 No. 60947-4-1-14
CSA
IEC/EN 60947-4-1
UL 60947-4-1
CSA Class No.: 2411-03, 3211-04
CSA File No.: 012528
IEC/EN 60947
UL
VDE 0660
UL Category Control No.: NLDX
UL File No.: E29096
CSA-C22.2 No. 60947-4-1-14
CSA
IEC/EN 60947-4-1
UL 60947-4-1
CSA Class No.: 2411-03, 3211-04
CSA File No.: 012528
IEC/EN 60947
Kataloghinweise
Auch gemäß AC-3e getestet.
EAN
4015081061372
Modellcode
DILM7-22(24VDC)
Features Functions
Ausstattung:
Spiegelkontakt
Varistorschutzbeschaltung
Varistorschutzbeschaltung
Anzahl der Pole
3-polig
General
Anwendung
Leistungsschütze für Motoren
Schutzart
IP20
Lebensdauer, mechanisch
7.000.000 Schaltspiele (Spule 50/60 Hz)
10.000.000 Schaltvorgänge (DC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)
Betriebsfrequenz
5000 mechanische Schaltspiele/h (DC-betätigt)
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Widerstand je Pol
4.6 mΩ
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Betriebsklasse
AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens
Spannungsart
Gleichstrom
Ambient conditions, mechanical
Schockfestigkeit
7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
3,4 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
3,4 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5,7 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
3,4 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
3,4 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5,7 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
Climatic environmental conditions
Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Electro magnetic compatibility
Störaussendung
Entspricht EN 60947-1
Störfestigkeit
Entspricht EN 60947-1
Terminal capacities
Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
2 x (0.75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
2 x (0.75 - 2,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
Einfach 18 - 10, Doppelt 18 - 14
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hilfsleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen
Electrical rating
Bemessungsausschaltvermögen bei 220/230 V
70 A
Bemessungsausschaltvermögen bei 380/400 V
70 A
Bemessungsausschaltvermögen bei 500 V
50 A
Bemessungsausschaltvermögen bei 660/690 V
40 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
22 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
5 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4 A
Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V
5 A
Bemess.betriebsstrom (le) bei AC-4, 440 V
5 A
Bemessungsbetriebsstrom (le) bei AC-4, 500 V
4.5 A
Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V
4 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
20 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
20 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
15 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
112 A
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
2.2 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
3 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
4 kW
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
4.5 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
3.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
3.5 kW
Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz
1 kW
Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz
1.5 kW
Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz
2.3 kW
Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz
2.4 kW
Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz
2.5 kW
Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz
2.9 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Short-circuit rating
Bemess.kurzschlussstrom (einf. Bemess.)
45 A, max. Sicherung, SCCR (UL/CSA)
60 A, max. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
60 A, max. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
16 A, max. CB, SCCR (UL/CSA)
25 A, Klasse RK5/20 A Klasse J, max. Sicherung, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
16 A, max. CB, SCCR (UL/CSA)
25 A, Klasse RK5/20 A Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
30/100 kA, Sicherung, SCCR (UL/CSA)
25 A, Klasse RK5/20 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
25 A, Klasse RK5/20 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
35 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
20 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
20 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
16 A gG/gL
Conventional thermal current Ith
Konvention. therm. Strom ith (1-polig, gekaps.)
45 A
Konvention. therm. Strom ith (3-polig, gekaps.)
18 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
21 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
50 A
Switching capacity
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
20 A, Maximale Bemessungsbetriebsleistung (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, Gleichstrombetätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)
Magnet system
Lichtbogenzeit
10 ms
Abfallspannung
0,6 - 0,15 x UC, DC-betätigt
Mindestens geglätteter zweiphasiger Brückengleichr. oder dreiphasiger Gleichr.
Mindestens geglätteter zweiphasiger Brückengleichr. oder dreiphasiger Gleichr.
Einschaltdauer
100 %
Anzugsspannung
0,8 - 1,1 V DC x Uc
0,85 - 1,1 V DC x Uc (nur mit Hilfsschalterbaustein mit 3 oder mehr Öffnern)
0,7 - 1,3 V DC x Uc (ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
0,85 - 1,1 V DC x Uc (nur mit Hilfsschalterbaustein mit 3 oder mehr Öffnern)
0,7 - 1,3 V DC x Uc (ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
Leistungsaufnahme (Anzug) bei DC
3 W
Leistungsaufnahme (Halteleistung) bei DC
3 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Motor rating
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.25 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
1.5 HP
Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig
1 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
2 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
5 HP
Communication
Verbindung
Schraubklemmen
Contacts
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
2
Anzahl der Hilfskontakte (Öffner)
2
Anzahl Hilfskontakte (Schließer)
2
Safety
Sichere Trng
400 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
400 V AC, Zwischen den Kontakten, Entspricht EN 61140
400 V AC, Zwischen den Kontakten, Entspricht EN 61140
Special purpose ratings
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
12 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
12 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
12 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
42 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
7 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
7 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
0,75 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
1,5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
6 A, 240 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
3,7 A, 200 V 60 Hz 3-phasig, (UL/CSA)
2 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
3,4 A, 480 V 60 Hz 3-phasig, (UL/CSA)
3,9 A, 600 V 60 Hz 3-phasig, (UL/CSA)
1,5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
6 A, 240 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
3,7 A, 200 V 60 Hz 3-phasig, (UL/CSA)
2 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
3,4 A, 480 V 60 Hz 3-phasig, (UL/CSA)
3,9 A, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
60 A, LRA 600 V, 60 Hz, 3-phasig; (CSA)
10 A, FLA 600 V, 60 Hz, 3-phasig; (CSA)
60 A, LRA 480 V, 60 Hz, 3-phasig; (CSA)
10 A, FLA 480 V, 60 Hz, 3-phasig; (CSA)
10 A, FLA 600 V, 60 Hz, 3-phasig; (CSA)
60 A, LRA 480 V, 60 Hz, 3-phasig; (CSA)
10 A, FLA 480 V, 60 Hz, 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
12 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
12 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
12 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
14 A, 600 V, 60 Hz, 3-phasig, 347 V, 60 Hz, 1-phasig, (UL/CSA)
14 A, 480 V, 60 Hz, 3-phasig, 277 V, 60 Hz, 1-phasig, (UL/CSA)
14 A, 480 V, 60 Hz, 3-phasig, 277 V, 60 Hz, 1-phasig, (UL/CSA)
Design verification
Geräteverlustleistung, stromabhängig pvid
0.36 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.12 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
7 A
Statische Verlustleistung, stromunabhängig PVS
3 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 0 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 24 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Betriebsspannung AC 50 Hz (EF008206) | 24 V |
| Betriebsspannung AC 60 Hz (EF008207) | 24 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 7 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | 5 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | 2.2 kW |
| Bemessungsbetriebsleistung NEMA (EF011960) | 2.2 kW |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 2 |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 68 mm |
| Tiefe (EF000049) | 117 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM7-22(24VDC) Y7-106367 106367 ES_100417.pdf | 673 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
