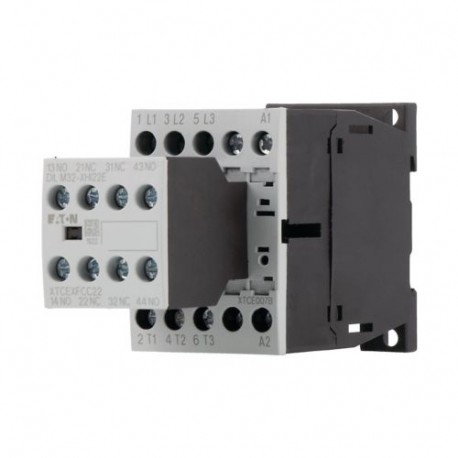

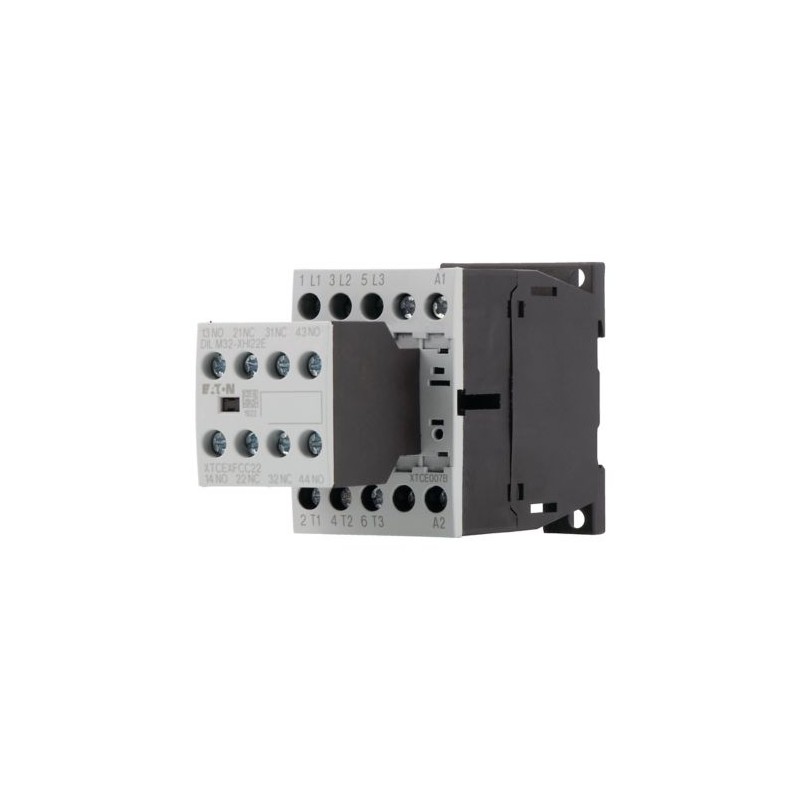

DILM7-22(24VDC) 106367 Y7-106367 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 NO + 2.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM7-22(24VDC) 106367 Y7-106367 EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 NO + 2..

DILM7-22(24VDC)

106367

Y7-106367

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 3 polos + 2 NO + 2 NC, 7 A, 3

Contactor DILM de la serie Eaton Moeller®, 380 V 400 V 3 kW, 2 N/O, 2 NC, 24 V CC, Funcionamiento CC, Terminales de tornillo

Contactor, Aplicación: Contactores para motores, Dispositivos completos hasta 170 A, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento, Técnica de conexión: Terminales de tornillo, Notas: También adecuado para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 7 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith = Ie= 22 A, cerrado: Ith= 18 A, Corriente nominal de funcionamiento AC-1 Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 50 A, cerrado: Ith= 45 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Potencia máx. para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P = 2,9 kW, Contactos N/O = Normalmente abiertos: 2 N/A, Contactos N/C = Normalmente cerrados: 2 NC, Instrucciones: Contactos según EN 50 012., Circuito supresor de varistor integrado., con contacto de espejo., Tensión CA/CC: Funcionamiento en CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $83.77
Precio unitario: $83.77
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Contactor, 380 V 400 V 3 kW, 2 N/S, 2 NC, 24 V DC, DC operación de terminales de Tornillo
Contactor de Aplicación: Contactores para Motores, aparatos Completos hasta 170 A, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta, técnica de Conexión: terminales de Tornillo, Notas: También es adecuado para motores con clase de eficiencia IE3., IE3-listo dispositivos se identifican por el logotipo en su embalaje., Corriente de operación nominal AC-3 380 V 400 V: Ie= 7 a, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith =Ie= 22, cerrado: Ith= 18 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 50 A, cerrado: Ith= 45 A, Max. clasificación de motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Max. clasificación de motores trifásicos, 50 - 60 Hz CA-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2,9 kW, Contactos N/O = Normalmente abierto: 2 N/S, Contactos N/C = Normalmente cerrado: 2 NC, Instrucciones: Contactos EN 50 012., Integrado varistor supresor de circuito., con espejo de contacto., Tensión AC/DC: DC operación

Programa de entrega

Gama de productos
Contactores
Aplicación
Contactores para Motores
Subrango
Aparatos completos hasta 170 a
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
Técnica de conexión
Terminales de tornillo
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Corriente de operación nominal
AC-3380 V 400 V [Ie]
Siete
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
22 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hzcerrado [Ith]
18 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
50 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
45 Un
Max. clasificación de motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
2.2 kW
AC-3380 V 400 V [P]
3 kW
AC-3660 V 690 V [P]
3.5 kW
AC-4220 V 230 V [P]
1 kW
AC-4380 V 400 V [P]
2.2 kW
AC-4660 V 690 V [P]
2.9 kW
Contactos
N/S = Normalmente abierto
2 N/S
N/C = Normalmente cerrado
2 NC
Instrucciones
Contactos EN 50 012.
Integrado varistor supresor de circuito.
con espejo de contacto.
Contacto secuencia
210S058
Accionamiento de tensión
24 V DC
Voltaje de AC/DC
La operación de DC

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaDC operado [Operaciones]
10 x 10Seis
La frecuencia de operación, mecánicaDC operado [Operaciones/h]
Cinco mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteAlmacenamiento
- 40 - 80 °C

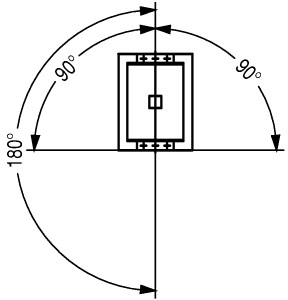

Posición de montaje
210N017210N018
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
5 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
5.7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
3.4 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) cuando la mesa montadaLa mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
3.4 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
PesoCC operada
0,28 kg
Tornillo terminales del conectorCapacidad del Terminal de cable principalSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de cable principalFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2,5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de cable principalSólido o trenzado
solo 18 - 10, doble 18 - 14 AWG
Tornillo terminales del conectorCapacidad del Terminal de cable principalPelar longitud
10 mm
Tornillo terminales del conectorCapacidad del Terminal de cable principalTerminal de tornillo
M3.5
Tornillo terminales del conectorCapacidad del Terminal de cable principalPar de apriete
1.2 Nm
Tornillo terminales del conectorCapacidad del Terminal de cable principalHerramientaDestornillador Pozidriv
2 Tamaño de la
Tornillo terminales del conectorCapacidad del Terminal de cable principalHerramientaDestornillador estándar
0.8 x 5.5
1 x 6 mm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesSólido o trenzado
18 - 14 AWG
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesPelar longitud
10 mm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesTerminal de tornillo
M3.5
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesPar de apriete
1.2 Nm
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesHerramientaDestornillador Pozidriv
2 Tamaño de la
Tornillo terminales del conectorCapacidad del Terminal de circuito de control de cablesHerramientaDestornillador estándar
0.8 x 5.5
1 x 6 mm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140entre bobina y contactos
400 V AC
Aislamiento de seguridad según EN 61140entre los contactos
400 V AC
La capacidad de fabricación (p.f. IEC/EN 60947) [Hasta 690 V]
112 Un
Capacidad de ruptura220 V 230 V
70 Un
Capacidad de ruptura380 V 400 V
70 Un
Capacidad de ruptura500 V
50 Un
Capacidad de ruptura660 V 690 V
40 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación400 V [gG/gL 500 V]
20 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación690 V [gG/gL 690 V]
16 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación400 V [gG/gL 500 V]
Treinta y cinco
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación690 V [gG/gL 690 V]
20 Un
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
22 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 50 °C [Ith=Yoe]
Veintiuno
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 55 °C [Ith=Yoe]
Veintiuno
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 60 °C [Ith=Yoe]
20 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hzcerrado [Ith]
18 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
50 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
45 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
A la máxima temperatura ambiente permisible (abrir).
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
Siete
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
Siete
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Siete
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
Siete
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
Siete
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
5 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
4 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Siete
AC-3Potencia del Motor [P]220 V 230 V [P]
2.2 kW
AC-3Potencia del Motor [P]240V [P]
2.2 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
3 kW
AC-3Potencia del Motor [P]415 V [P]
4 kW
AC-3Potencia del Motor [P]440 V [P]
4.5 kW
AC-3Potencia del Motor [P]500 V [P]
3.5 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
3.5 kW
AC-4Abierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
5 Un
AC-4Abierto, de 3 polos: 50 – 60 Hz240 V [Ie]
5 Un
AC-4Abierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
5 Un
AC-4Abierto, de 3 polos: 50 – 60 Hz415 V [Ie]
5 Un
AC-4Abierto, de 3 polos: 50 – 60 Hz440 V [Ie]
5 Un
AC-4Abierto, de 3 polos: 50 – 60 Hz500 V [Ie]
4.5 de Un
AC-4Abierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
4 Un
AC-4Potencia del Motor [P]220 V 230 V [P]
1 kW
AC-4Potencia del Motor [P]240 V [P]
1.5 kW
AC-4Potencia del Motor [P]380 V 400 V [P]
2.2 kW
AC-4Potencia del Motor [P]415 V [P]
2.3 kW
AC-4Potencia del Motor [P]440 V [P]
2.4 kW
AC-4Potencia del Motor [P]500 V [P]
2.5 kW
AC-4Potencia del Motor [P]660 V 690 V [P]
2.9 kW
DC
Corriente de operación nominal, abrirDC-160 V [Ie]
20 Un
Corriente de operación nominal, abrirDC-1110 V [Ie]
20 Un
Corriente de operación nominal, abrirDC-1220 V [Ie]
15 Un
Actual de la pérdida de calor
3 polos, en la Ith(60°)
4.5 W
Actual de la pérdida de calor en la Iea la AC-3/400 V
0,3 W
La impedancia por polo
4.6 mΩ
Imán de los sistemas de
Tolerancia de tensiónDC operado [Pick-up]
0.8 - 1.1 x Uc
Tolerancia de tensiónNotas
0.85 - 1.1 sólo con contacto auxiliar módulo con 3 o más N/C contactos
0.7 – 1.3 sin contacto auxiliar del módulo y en la temperatura del aire ambiente + de +40 °C
Tolerancia de tensiónDC operado [abandono]
0.15 - 0.6 x Uc
Tolerancia de tensiónNotas
al menos suavizada de dos fases puente rectificador trifásico o rectificador
El consumo de energía de la bobina en frío y 1.0 x USDC operado [Pick-up]
3 W
El consumo de energía de la bobina en frío y 1.0 x USDC operado [Sellado]
3 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesCC operadaEl cierre de retraso
31 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesCC operadaRetardo de apertura
12 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Tiempo de arco
10 ms
Vida útil mecánica; Bobina de 50/60 Hz
Mecánica de la vida en 50 Hz aprox. 30% más bajo que con "datos Técnicos generales" x 10Seis
Compatibilidad electromagnética (EMC)
Emite interferencias
EN 60947-1
Inmunidad a interferencias
EN 60947-1
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
1.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
2 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
0.25 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
1 HP
Capacidad de conmutaciónDe uso General
20 Un
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
10 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
45 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
60 Un
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
25 Clase RK5/20 Clase J a
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (CB)
65 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. CB
16 Un
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
25 Clase RK5/20 Clase J a
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)480V 60Hz 3phase, 277V 60Hz 1phase
12 Un
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)600 V 60 hz 3phase, 347V 60Hz 1phase
12 Un
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)480V 60Hz 3phase, 277V 60Hz 1phase
14 Un
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)600 V 60 hz 3phase, 347V 60Hz 1phase
14 Un
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire480V 60Hz 3phase, 277V 60Hz 1phase
12 Un
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire600 V 60 hz 3phase, 347V 60Hz 1phase
12 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 480V 60Hz 3phase
60 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 480V 60Hz 3phase
10 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 600 V 60 hz 3phase
60 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 600 V 60 hz 3phase
10 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)LRA 480V 60Hz 3phase
42 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)FLA 480V 60Hz 3phase
Siete
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
0.75 HP
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
3.7 Un
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
1.5 HP
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
6 Un
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
2 HP
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
3.4
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
3 HP
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
3.9 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Siete
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.12 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA ([email protected] [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 - 24 V
Voltaje tipo de accionamiento
DC
El funcionamiento nominal actual de la Ie en AC-1, 400 V
22 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
Siete
El funcionamiento nominal de alimentación en AC-3 A 400 V
3 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
5 Un
El funcionamiento nominal de alimentación en AC-4, 400 V
2.2 kW
El funcionamiento nominal de alimentación NEMA
2.2 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Dos
Número de contactos auxiliares como contacto normalmente cerrado
Dos
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Tres

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2411-03, 3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

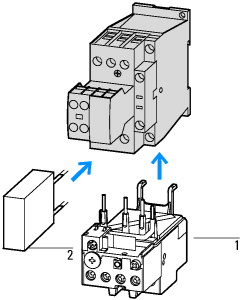

Características

210O157
Accesorios
1: relé de Sobrecarga
2: Supresor de

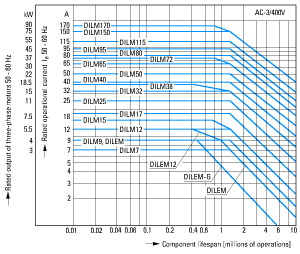

Curva característica
2100DIA-7
De jaula de ardilla motor
Características de funcionamiento
Partida:desde el reposo
Parar:después de alcanzar la plena ejecución de la velocidad
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 1 x corriente nominal del motor
Categoría de utilización
100 % AC-3
Aplicaciones típicas
Compresores
Ascensores
Mezcladores
Bombas
Escaleras mecánicas
Agitadores
Los Fans
Cintas transportadoras
Centrifugadoras
Bisagra solapas
De cangilones elevadores
El sistema de aire acondicionado
General de unidades en la fabricación de máquinas de procesamiento y

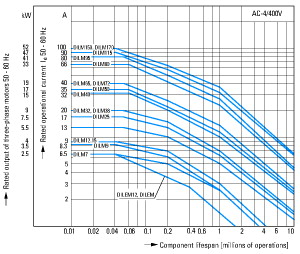

Curva característica
2100DIA-8
Extrema servicio de conmutación
De jaula de ardilla motor
Características de funcionamiento
Avanza poco a poco, de conectar, de revertir la
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 6 x corriente nominal del motor
Categoría de utilización
100 % AC-4
Aplicaciones típicas
Prensas de impresión
Alambre de dibujo de máquinas
Centrifugadoras
Especiales unidades para la fabricación de máquinas de procesamiento y

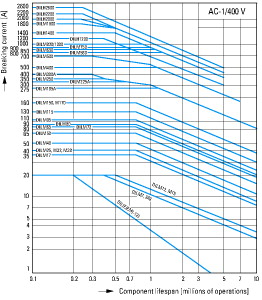

Curva característica
210U038
Condiciones de conmutación de 3 polos, no cargas de motor
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico

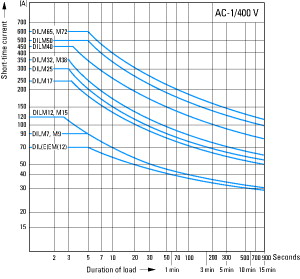

Curva característica
210U039

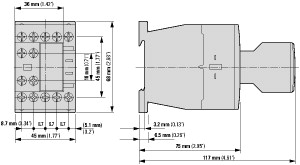

Dimensiones

2110DIM-1
Contactor con contactos auxiliares módulo DILM32-XHI.../DILA-XHI...
2110DIM-2
Contactor con contactos auxiliares módulo de DILA-XHIT...
210T013
DILM7...DILM15
DILA...
Contactor con contactos auxiliares módulo

ETIM for 106367 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 22 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 7 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 3 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 5 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 2.2 kW
Potencia asignada de empleo NEMA (EF011960) 2.2 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 2
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 45 mm
Altura (EF000040) 68 mm
Profundidad (EF000049) 117 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
