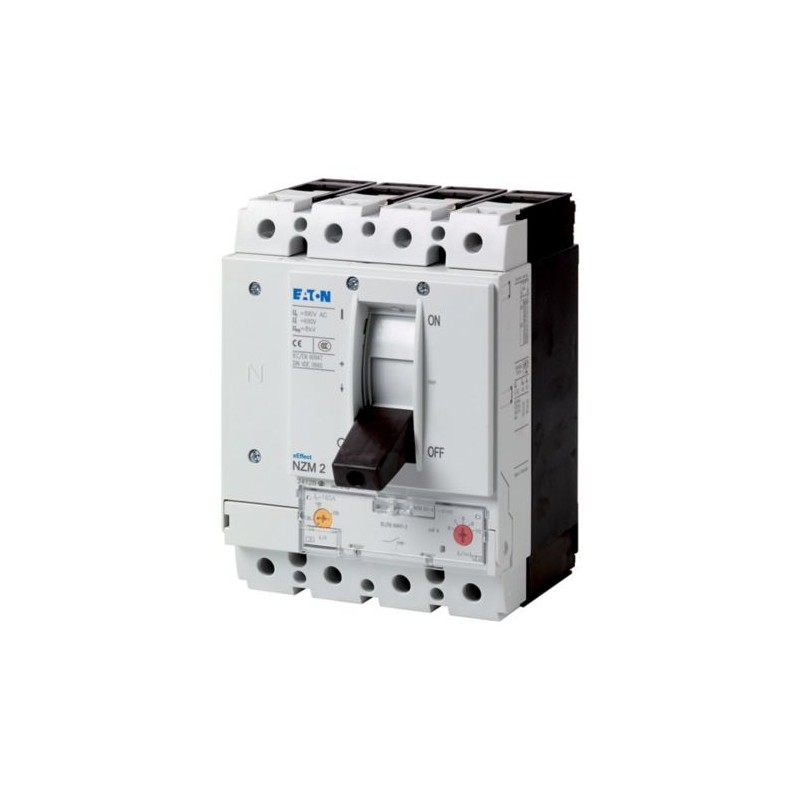

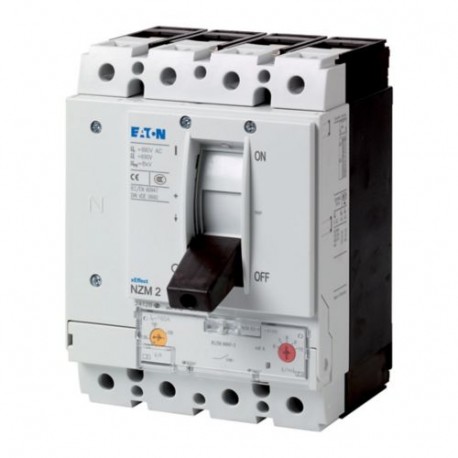

NZMH2-4-A50 265825 Y7-265825 EATON ELECTRIC Leistungsschalter, 4p, 50A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH2-4-A50 265825 Y7-265825 EATON ELECTRIC Leistungsschalter, 4p, 50A

NZMH2-4-A50

265825

Y7-265825

EATON-MOELLER

Leistungsschalter, 4p, 50A

NZMH2-4-A50

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 50A, H, frame 2, 4-A50

Leistungsschalter NZM2, 4-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 150 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsstrom ohne Unterbrechung ( In = Iu ): 50 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $820.27
Stückpreis: $820.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM thermomagnetischer Kompaktleistungsschalter
Katalognummer
265825
Produkt Länge/Tiefe
149 mm
Produkthöhe
184 mm
Produktbreite
140 mm
Produktgewicht
3 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082658250
Modellcode
NZMH2-4-A50

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
50 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM2
Merkmale
Motorantrieb optional
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Einbaugerät Festeinbautechnik
Hutschienenmontage optional
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
17,03 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Nennstrom des Neutralleiters
200 % des Phasenleiters
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 2 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 24 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 16 mm x 0,8 mm an der Rahmenklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
5000 Schaltvorgänge bei 690 V AC-3
6500 Schaltvorgänge bei 400 V AC-3
7500 Schaltvorgänge bei 690 V AC-1
6500 Schaltvorgänge bei 415 V AC-3
10000 Schaltvorgänge bei 415 V AC-1
10000 Schaltvorgänge bei 400 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
50 A
Verlustleistung
17 W
Auslösetechnik
Thermomagnetischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
1.9 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
1.9 kA
Einstellung Kurzschlussauslöser unverzögert - max
500 A
Einstellung Kurzschlussauslöser unverzögert - min
300 A
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
M8 an rückseitiger Verschraubung
Min. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 24 mm x 8 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) an Rahmenklemme
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (2x) an Rahmenklemme
25 mm² bis 70 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 185 mm² (1x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² – 50 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 50 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
10 A
Einstellung Momentanstrom (Ii) - min
6 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
50 A
Überlaststromeinstellung (Ir) - min
40 A
Überlaststromeinstellung (Ir)
40 A - 50 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
150 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
150 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
130 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
37.5 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
330 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
286 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
330 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 265825 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 50 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150 kA
Überlastauslöser Stromeinstellung (EF002336) 40 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 6 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Ja
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
