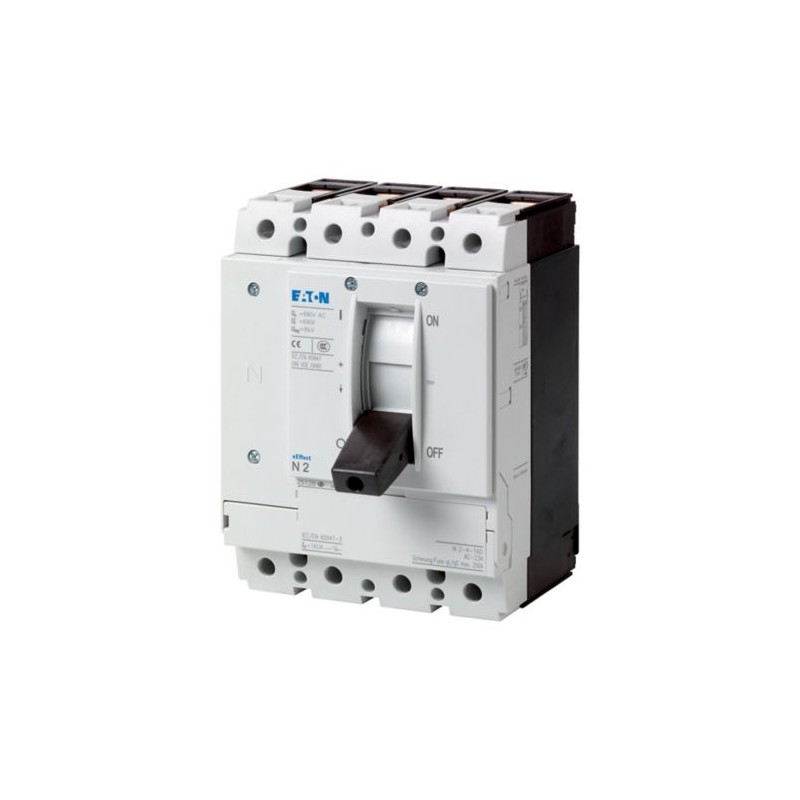

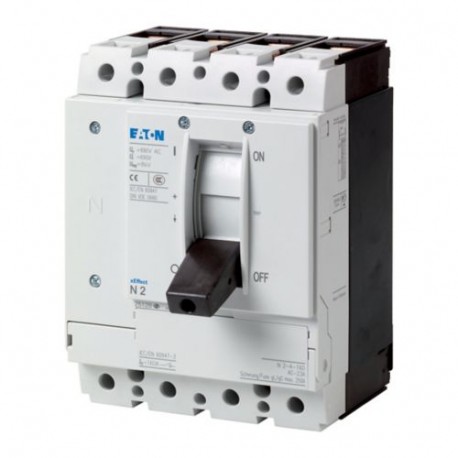

PN2-4-200 266012 Y7-266012 EATON ELECTRIC Lasttrennschalter, 4p, 200A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PN2-4-200 266012 Y7-266012 EATON ELECTRIC Lasttrennschalter, 4p, 200A

PN2-4-200

266012

Y7-266012

EATON-MOELLER

Lasttrennschalter, 4p, 200A

PN2-4-200-KARTON

Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 4p, 200A

Lasttrennschalter PN.. -.. halten die Isolationseigenschaften auch bei geerdeten IT-Netzwerken ein. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Teile-Nr. sind nicht für Remote-Funktionen geeignet. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Isolationseigenschaften nach IEC/EN 60947-3 und VDE 0660. Stromschienen-Etikettenabdeckung nach VDE 0160 Teil 100.

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $587.88
Stückpreis: $587.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
266012
Produkt Länge/Tiefe
142 mm
Produkthöhe
185 mm
Produktbreite
140 mm
Produktgewicht
2.419 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015082660123
Modellcode
PN2-4-200

Produktspezifikationen

Typ
Lasttrennschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
200 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
PN2
Merkmale
Ausführung als NOT-AUS-Installation
Ausführung als Hauptschalter
Version als Wartungs-/Serviceschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Zwischeneinbau
Einbaugerät Festeinbautechnik
Installation der Verteilung
Bodenmontage
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
30,72 W
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Bemessungskurzzeitstromfestigkeit (Icw)
3,5 kA
Schutzart
IP20 (Basisschutztyp, im Bereich der HMI-Geräte)
Sonstige
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsfrequenz
50 Hz
Bemessungsbetriebsleistung bei AC-23, 400 V
110 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, 0
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
250 A (415 V AC-22/23A, Ein- und Ausschaltvermögen)
250 A (690 V AC-22/23A, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
IP20
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasenisolator und Bandanschlussklemme)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Max. 10 Segmente à 24 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Min. 2 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 8 Segmente à 15,5 mm x 0,8 mm (2x) an der Box-Anschlussklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Box-Anschlussklemme
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
6000 Schaltvorgänge bei 415 V AC-3
4000 Schaltvorgänge bei 690 V AC-3
7500 Schaltvorgänge bei 400 V AC-1
7500 Schaltvorgänge bei 415 V AC-1
6000 Schaltvorgänge bei 400 V AC-3
5000 Schaltvorgänge bei 690 V AC-1
Funktionen
Verriegelbar
Lasttrennschalter / Hauptschalter
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bedingter Bemessungskurzschlussstrom mit Vorsicherung
80 kA bei 690 V
PN2(N2)-160…250: 250 AgGgL
100 kA bei 400/415 V
Bedingter Bemessungskurzschlussstrom mit nachgeschalteter Sicherung
PN2(N2)-160…250: 250 AgGgL
100 kA bei 400/415 V
80 kA bei 690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
200 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
3.5 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
3.5 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
120
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
5.5 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Standardklemmen
Schraubklemme
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Sicherungen Kurzschlussschutzorgan - max
250 A gL
Anschlusskapazität (Kupfersammelschiene)
Max. 24 mm x 8 mm direkt am rückseitigen Anschluss des Schalters
M8 an rückseitiger Verschraubung
Min. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
6 mm² bis 16 mm² (2x) an Rahmenklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (2x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
25 mm² bis 185 mm² (1x) an Rahmenklemme
25 mm² bis 70 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme

ETIM for 266012 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 3.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 110 kW
Schaltleistung bei 400 V (EF009166) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Kipphebel
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Breite (EF000008) 140 mm
Höhe (EF000040) 185 mm
Tiefe (EF000049) 142 mm
