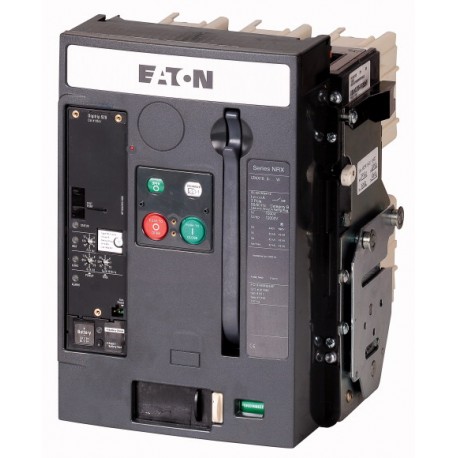

IZMX16N3-A06W 123085 0004357124 EATON ELECTRIC Leistungsschalter, 3p, 630A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

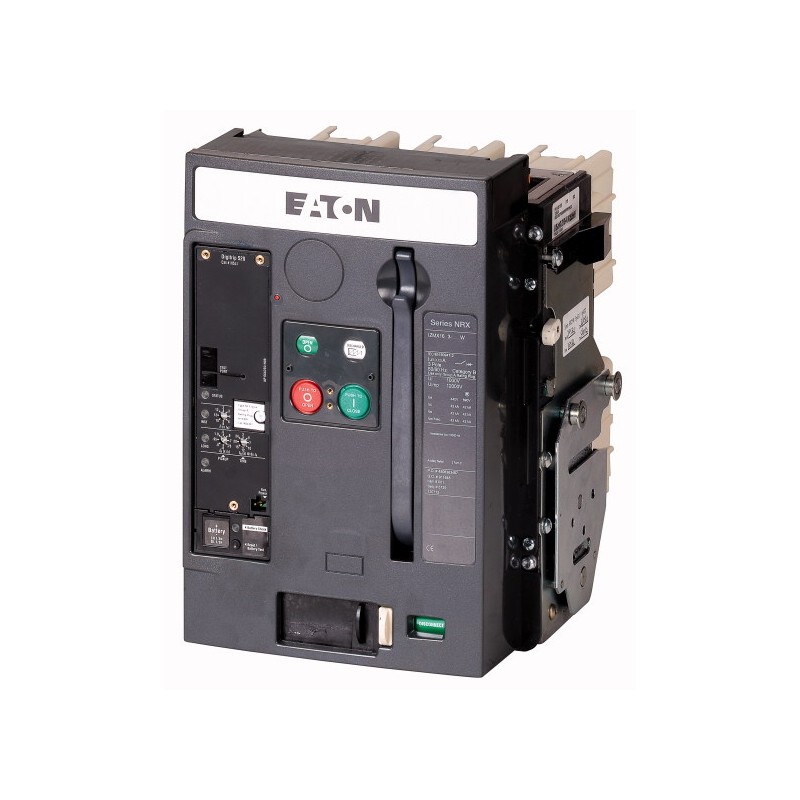

IZMX16N3-A06W 123085 0004357124 EATON ELECTRIC Leistungsschalter, 3p, 630A, Einschub

IZMX16N3-A06W

123085

0004357124

EATON-MOELLER

Verfügbar Schiff am heute

Leistungsschalter, 3p, 630A, Einschub

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Leistungsschalter, 3p, 630A, Einschub
Leistungsschalter IZMX16 ( Offene Leistungsschalter/Lasttrennschalter), 3-polig, Strombereich: bis 4000 A, Bemessungsstrom = Bemessungsdauerstrom( In = Iu): 630 A, Bemessungsgrenzkurzschlussausschaltvermögen bis 440V/690V 42/42( Icu): 50 kA, Bemessungsbetriebskurzschlussausschaltvermögen bis 440V/690V 42/42( Ics): 50 kA, Überlastauslöser min.( Ir): 315 A, Überlastauslöser max.( Ir): 630 A, Einbautechnik: Ausfahrtechnik, Norm/Zulassung: IEC, Schutzfunktion: Anlagenschutz
[

Lieferprogramm

Sortiment
Offene Leistungsschalter/Lasttrennschalter
Sortiment
Offener Leistungsschalter
Strombereich
bis 4000 A
Schutzfunktion
Anlagenschutz
Einbautechnik
Ausfahrtechnik
Baugröße
IZMX16
Auslösetechnik
Elektronischer Auslöser
Norm/Zulassung
IEC
Polzahl
3-polig
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
optional nachrüstbar mit umfangreichem Zubehör
Bemessungsstrom = Bemessungsdauerstrom [In = Iu]
630 A
Bemessungsgrenzkurzschlussausschaltvermögen bis 440V/690V 42/42 [Icu]
50 kA
Bemessungsbetriebskurzschlussausschaltvermögen bis 440V/690V 42/42 [Ics]
50 kA
Überlastauslöser min. [Ir]
315 A
Überlastauslöser max. [Ir]
630 A
unverzögert [Ii = In x …]
2 - 12
Hinweise

Hauptanschlüsse müssen seperat bestellt werden.

Kassette muss separat bestellt werden.

,

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
UmgebungstemperaturBetrieb (offen)
-25 - +70 °C
Einbaulage
Gebrauchskategorie
B
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
Energie-Einspeiserichtung
beliebig
Hauptstrombahnen
Bemessungsstrom = Bemessungsdauerstrom [In = Iu]
630 A
Bemessungsdauerstrom bei 50 °C [Iu]
630 A
Bemessungsdauerstrom bei 60 °C [Iu]
630 A
Bemessungsdauerstrom bei 70 °C [Iu]
630 A
Bemessungsstoßspannungsfestigkeit [Uimp]
12000 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Einsatz in IT-Netz bis U = 440 V [IIT]
23 kA
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]bis 440 V 50/60 Hz [Icm]
105 kA
Bemessungskurzschlusseinschaltvermögen [Icm]bis 690 V 50/60 Hz [Icm]
88 kA
Bemessungskurzzeitstromfestigkeit 50/60 Hzt = 1 s [Icw]
42 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Icu O-t-CObis 240 V 50/60 Hz [Icu]
50 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Icu O-t-CObis 440 V 50/60 Hz [Icu]
50 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Icu O-t-CObis 690 V 50/60 Hz [Icu]
42 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Ics O-t-CO-t-CObis 240 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Ics O-t-CO-t-CObis 440 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn [Icn]IEC/EN 60947 Schaltfolge Ics O-t-CO-t-CObis 690 V 50/60 Hz [Ics]
42 kA
SchaltzeitenEinschaltzeit über Einschaltspule
30 ms
SchaltzeitenGesamtausschaltzeit über Arbeitsstromauslöser
25 ms
SchaltzeitenGesamtausschaltzeit über Unterspannungsauslösser
50 ms
SchaltzeitenGesamtausschaltzeit bei unverzögerter Kurzschlussauslösung (bis zur völligen Lichtbogenlöschung)
≦ 25 ms
LebensdauerLebensdauer, mechanisch [Schaltzyklen (EIN/AUS)]
12500
LebensdauerLebensdauer, mechanisch mit Wartung [Schaltzyklen (EIN/AUS)]
20000
LebensdauerLebensdauer, elektrisch [Schaltzyklen (EIN/AUS)]
10000
LebensdauerLebensdauer, elektrisch mit Wartung [Schaltzyklen (EIN/AUS)]
10000
maximale Schalthäufigkeit [Schaltspiele/h]
60
Verlustleistung bei Bemessungsstrom InAusfahrtechnik (Schalter mit Kassette)
50 W
Gewicht
Ausfahrtechnik3‐polig
28 kg
Ausfahrtechnik4‐polig
33 kg
Leerkassette3‐polig
18 kg
Leerkassette4-polig
21 kg
Anschlussquerschnitte
Cu-SchieneFesteinbauschwarz
2 x 5 x 50 mm
Cu-SchieneAusfahrtechnikschwarz
2 x 5 x 50 mm
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein "Derating" ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage.

Zulässiger Dauerstrom für Leistungsschalter, die bei unterschiedlichen Temperaturen innerhalb einer Schaltanlage eingesetzt werden. Die zu erwartenden Innentemperaturen können gemäß den einschlägigen IEC‐Vorschriften abgeschätzt werden.

,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
630 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
50 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz ([email protected] [AJZ716013])
Bemessungsdauerstrom Iu
630 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
50 kA
Überlastauslöser Stromeinstellung
315 - 630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
0 - 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers
1260 - 7560 A
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schienenanschluss
Gerätebauart
Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
nein
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
2
Mit Ausgelöstmelder
ja
Mit Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
Hinten
Position des Anschlusses für Hauptstromkreis
hinten
Ausführung des Betätigungselements
Drucktaster
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20
]

Datasheet - PDF

▲
Titel: Größe: Typ:
IZMX16N3-A06W 0004357124 123085 123085_DE.pdf 272 Kbytes IZMX16N3-A06W 0004357124 123085 123085_DE.pdf
