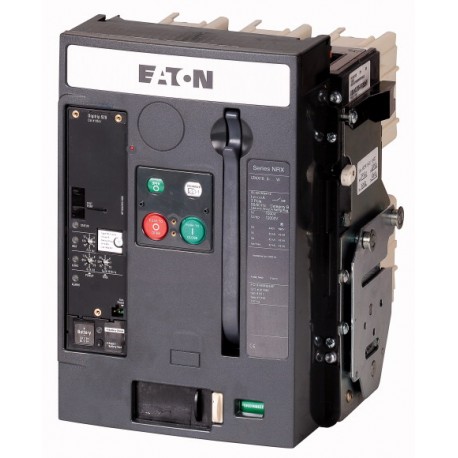

IZMX16N3-A06W 123085 0004357124 EATON ELECTRIC Disjoncteur 3p, 630A, technique débrochable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX16N3-A06W 123085 0004357124 EATON ELECTRIC Disjoncteur 3p, 630A, technique débrochable

IZMX16N3-A06W

123085

0004357124

EATON-MOELLER

Disponible Expédition hui

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée. Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.

Disjoncteur 3p, 630A, technique débrochable

Plus de détails


Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Disjoncteur 3p, 630A, technique débrochable
Disjoncteur IZMX16 ( Disjoncteurs ouverts/interrupteurs-sectionneurs), tripolaire, Plage de courants: jusqu'à 4000 A, Courant assigné d'emploi = courant assigné ininterrompu( In = Iu): 630 A, Pouvoir assigné de coupure ultime en court-circuit jusqu'à 440V/690V 42/42( Icu): 50 kA, Pouvoir assigné de coupure de service en court-circuit jusqu'à 440V/690V 42/42( Ics): 50 kA, Déclencheur sur surchage min.( Ir): 315 A, Déclencheur sur surcharge max.( Ir): 630 A, Technique de montage: technique débrochable, norme / homologation: IEC, Fonction de protection: Protection des installations
[

Gamme de livraison

Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Disjoncteurs ouverts
Plage de courants
jusqu'à 4000 A
Fonction de protection
Protection des installations
Technique de montage
technique débrochable
Taille
IZMX16
Technique de déclenchement
Déclencheur électronique
norme / homologation
IEC
Nombre de pôles
tripolaire
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu [In = Iu]
630 A
Pouvoir assigné de coupure ultime en court-circuit jusqu'à 440V/690V 42/42 [Icu]
50 kA
Pouvoir assigné de coupure de service en court-circuit jusqu'à 440V/690V 42/42 [Ics]
50 kA
Déclencheur sur surchage min. [Ir]
315 A
Déclencheur sur surcharge max. [Ir]
630 A
instantané [Ii = In x …]
2 - 12
Remarques

Raccordements principaux sont à commander séparément.

Remarque relative au produit

Berceau à commander séparément.

,

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
Température ambianteStockage [ϑ]
-40 - +70 °C
Température ambianteMonté (nu)
-25 - +70 °C
Position de montage
Catégorie d'emploi
B
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu [In = Iu]
630 A
Courant assigné ininterrompu à 50 °C [Iu]
630 A
Courant assigné ininterrompu à 60 °C [Iu]
630 A
Courant assigné ininterrompu à 70 °C [Iu]
630 A
Tension assignée de tenue aux chocs [Uimp]
12000 V AC
Tension assignée d'emploi [Ue]
690 V AC
Utilisation en schéma IT jusqu'à U = 440 V [IIT]
23 kA
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 440 V 50/60 Hz [Icm]
105 kA
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 690 V 50/60 Hz [Icm]
88 kA
Courant assigné de courte durée admissible 50/60 Hzt = 1 s [Icw]
42 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Icu IEC/EN 60947 cycle d'essai O-t-COjusqu'à 240 V 50/60 Hz [Icu]
50 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Icu IEC/EN 60947 cycle d'essai O-t-COjusqu'à 440 V 50/60 Hz [Icu]
50 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Icu IEC/EN 60947 cycle d'essai O-t-COjusqu'à 690 V 50/60 Hz [Icu]
42 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Ics IEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 240 V 50/60 Hz [Ics]
50 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Ics IEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 440 V 50/60 Hz [Ics]
50 kA
Pouvoir assigné de coupure en court-circuit Icn [Icn]Ics IEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 690 V 50/60 Hz [Ics]
42 kA
Temps caractéristiquesTemps de fermeture contrôlée par bobine d'enclenchement
30 ms
Temps caractéristiquesTemps total de coupure avec déclencheur à émission de tension
25 ms
Temps caractéristiquesTemps de coupure total avec déclencheur à manque de tension
50 ms
Temps caractéristiquesTemps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc)
≦ 25 ms
Longévité mécaniqueLongévité mécanique [Cycles de fonctionnement (MARCHE/ARRET)]
12500
Longévité mécaniqueLongévité mécanique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
20000
Longévité mécaniqueLongévité électrique [Cycles de fonctionnement (MARCHE/ARRET)]
10000
Longévité mécaniqueLongévité électrique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
10000
Fréquence de manœuvres max. [Man./h]
60
Puissance dissipée sous le courant assigné InTechnique débrochable (disjoncteur avec berceau)
50 W
Poids
technique débrochableTripolaires
28 kg
technique débrochableTétrapolaires
33 kg
Berceau vide3 pôles
18 kg
Berceau videtétrapolaire
21 kg
Sections raccordables
Barre CuAppareils fixesConducteurs noirs
2 x 5 x 50 mm
Barre CuAppareils débrochablesConducteurs noirs
2 x 5 x 50 mm
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.

Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables.

,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
630 A
Puissance dissipée du matériel, fonction du courant [Pvid]
50 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
630 A
tension assignée (Ue)
690 - 690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
50 kA
réglage de courant du déclencheur de surcharge
315 - 630 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
1260 - 7560 A
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
raccordement par rail
type de construction de l'appareil
technique de tiroir pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
non
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
2
relais de signalisation de déclenchement disponible
oui
avec déclencheur à sous-tension
non
nombre de pôles
3
position du raccordement de circuit principal
arrière
position du raccordement de circuit principal
arrière
finition de l'élément d'actionnement
à poussoir
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20
]
