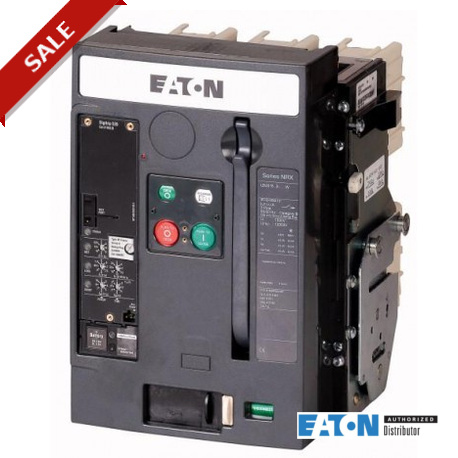

IZMX16B3-V16W 122924 EATON ELECTRIC Leistungsschalter, 3p, 1600A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

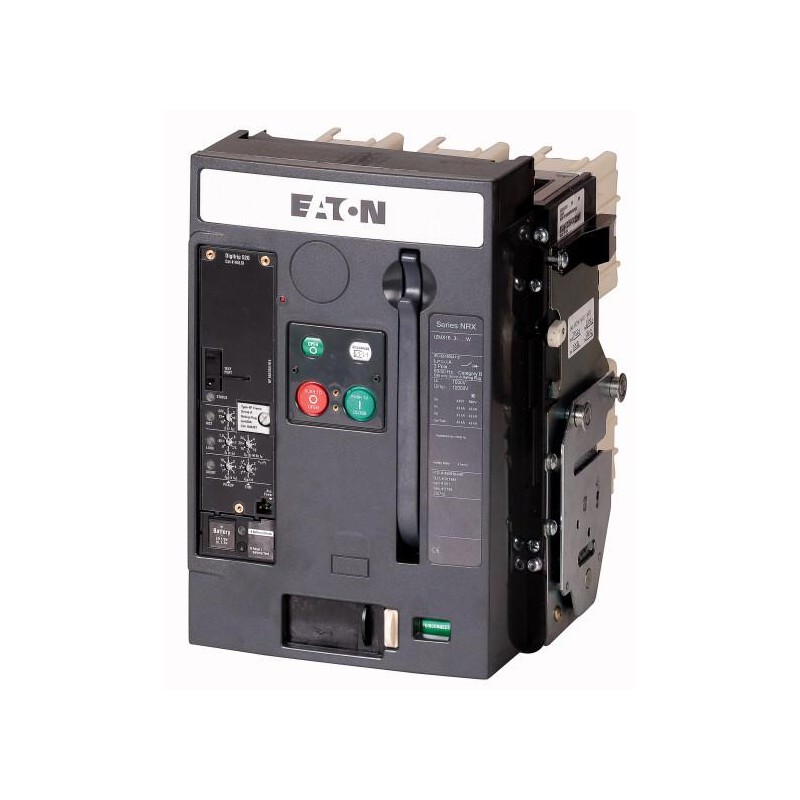

IZMX16B3-V16W 122924 EATON ELECTRIC Leistungsschalter, 3p, 1600A, Einschub

IZMX16B3-V16W

122924

EATON-MOELLER

Verfügbar Schiff am heute

Leistungsschalter, 3p, 1600A, Einschub

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



Lieferprogramm
Sortiment
Offene Leistungsschalter/Lasttrennschalter
Sortiment
Offener Leistungsschalter
Strombereich
bis 4000 A
Schutzfunktion
Selektivschutz
Einbautechnik
Ausfahrtechnik
Baugröße
IZMX16
Auslösetechnik
Elektronischer Auslöser
Norm/Zulassung
IEC
Polzahl
3-polig
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
geeignet für Zonenselektivität
optional nachrüstbar mit umfangreichem Zubehör
Bemessungsstrom = Bemessungsdauerstrom
In= Iu A 1600
Ausschaltvermögen Icu = Ics bis 440 V 50/60 Hz
Icu kA 42
Ausschaltvermögen Ics bis 440 V 50/60 Hz
Ics kA 42
Überlastauslöser min.
Ir A 800
Überlastauslöser max.
Ir A 1600
unverzögert
Ii= Inx … 2 - 12, OFF
verzögert
Isd= Irx … 2 - 10
Hinweise

Hauptanschlüsse müssen separat bestellt werden.



Kassette muss separat bestellt werden.

Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947
Umgebungstemperatur
Lagerung
ϑ °C -40 - +70
Betrieb (offen)
°C -25 - +70
Einbaulage
Gebrauchskategorie
B
Schutzart
IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
Energie-Einspeiserichtung
beliebig
Hauptstrombahnen
Bemessungsstrom = Bemessungsdauerstrom
In= Iu A 1600
Bemessungsdauerstrom bei 50 °C
Iu A 1600
Bemessungsdauerstrom bei 60 °C
Iu A 1600
Bemessungsdauerstrom bei 70 °C
Iu A 1600
Bemessungsstoßspannungsfestigkeit
Uimp V AC 12000
Bemessungsbetriebsspannung
Ue V AC 690
Einsatz in IT-Netz bis U = 440 V
IIT kA 23
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung
Ui V 1000
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen
Icm
bis 440 V 50/60 Hz
Icm kA 88
bis 690 V 50/60 Hz
Icm kA 88
Bemessungskurzzeitstromfestigkeit 50/60 Hz
t = 1 s
Icw kA 42
Bemessungskurzschlussausschaltvermögen Icn
Icn
IEC/EN 60947 Schaltfolge IcuO-t-CO
bis 240 V 50/60 Hz
Icu kA 42
bis 440 V 50/60 Hz
Icu kA 42
bis 690 V 50/60 Hz
Icu kA 42
IEC/EN 60947 Schaltfolge IcsO-t-CO-t-CO
bis 240 V 50/60 Hz
Ics kA 42
bis 440 V 50/60 Hz
Ics kA 42
bis 690 V 50/60 Hz
Ics kA 42
Schaltzeiten
Einschaltzeit über Einschaltspule
ms 30
Gesamtausschaltzeit über Arbeitsstromauslöser
ms 25
Gesamtausschaltzeit über Unterspannungsauslösser
ms 50
Gesamtausschaltzeit bei unverzögerter Kurzschlussauslösung (bis zur völligen Lichtbogenlöschung)
ms 25
Lebensdauer
S
Lebensdauer, mechanisch
Schaltzyklen (EIN/AUS) 12500
Lebensdauer, mechanisch mit Wartung
Schaltzyklen (EIN/AUS) 20000
Lebensdauer, elektrisch
Schaltzyklen (EIN/AUS) 10000
Lebensdauer, elektrisch mit Wartung
Schaltzyklen (EIN/AUS) 10000
maximale Schalthäufigkeit
Schaltspiele/h 60
Verlustleistung bei Bemessungsstrom In
Ausfahrtechnik (Schalter mit Kassette)
W 320
Gewicht
Ausfahrtechnik
3‐polig
kg 28
4‐polig
kg 33
Leerkassette
3‐polig
kg 18
4-polig
kg 21
Anschlussquerschnitte
Cu-Schiene
Festeinbau
schwarz
mm 2 x 5 x 100
Ausfahrtechnik
schwarz
mm 2 x 5 x 100
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein Derating ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage.


Zulässiger Dauerstrom für Leistungsschalter, die bei unterschiedlichen Temperaturen innerhalb einer Schaltanlage eingesetzt werden. Die zu erwartenden Innentemperaturen können gemäß den einschlägigen IEC‐Vorschriften abgeschätzt werden.

Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe
In A 1600
Verlustleistung des Betriebsmittels, stromabhängig
Pvid W 320
Betriebsumgebungstemperatur min.
°C -25
Betriebsumgebungstemperatur max.
°C 70
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu
A 1600
Bemessungsspannung
V 690 - 690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
kA 42
Überlastauslöser Stromeinstellung
A 800 - 1600
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
A 3200 - 16000
Einstellbereich des unverzögerten Kurzschlussauslösers
A 3200 - 19200
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schienenanschluss
Gerätebauart
Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
nein
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
2
Ausgelöstmelder vorhanden
ja
Mit Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
hinten
Ausführung des Betätigungselements
Drucktaster
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20
Abmessungen
