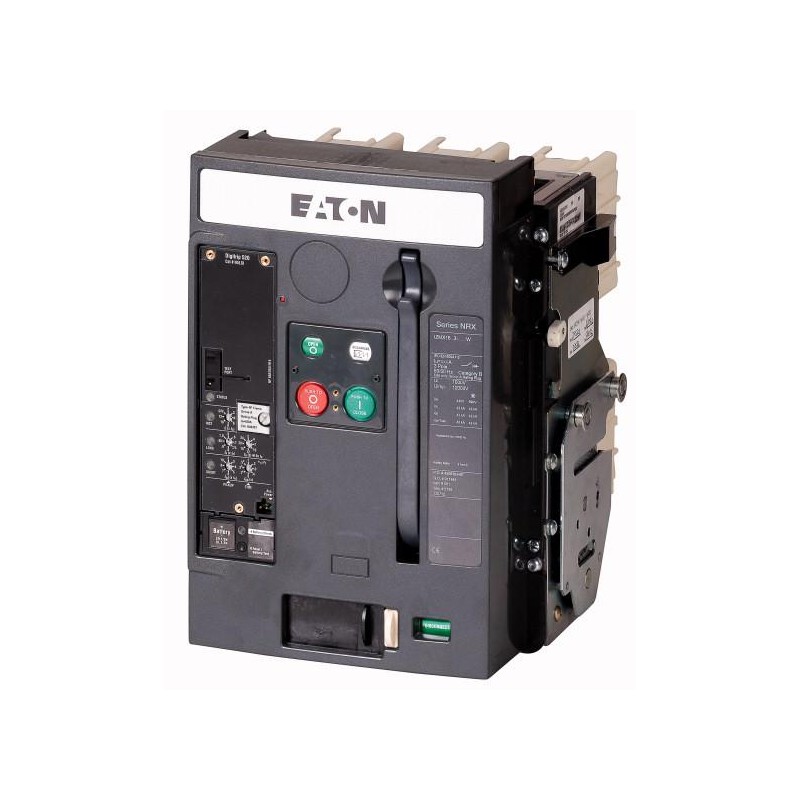

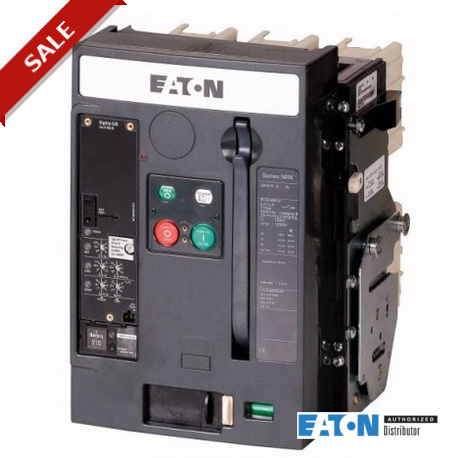

IZMX16B3-V16W 122924 EATON ELECTRIC Disjoncteur 3p, 1600A, technique débrochable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX16B3-V16W 122924 EATON ELECTRIC Disjoncteur 3p, 1600A, technique débrochable

IZMX16B3-V16W

122924

EATON-MOELLER

Disponible Expédition hui

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée. Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.

Disjoncteur 3p, 1600A, technique débrochable

Plus de détails


Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Gamme de livraison
Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Disjoncteurs ouverts
Plage de courants
jusqu'à 4000 A
Fonction de protection
Protection sélective
Technique de montage
technique débrochable
Taille
IZMX16
Technique de déclenchement
Déclencheur électronique
norme / homologation
IEC
Nombre de pôles
tripolaire
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
convient pour la sélectivité de zones
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu
In= Iu A 1600
Pouvoir de coupure Icu = Ics jusqu'à 440 V 50/60 Hz
Icu kA 42
Pouvoir de coupure Ics jusqu'à 440 V 50/60 Hz
Ics kA 42
Déclencheur sur surchage min.
Ir A 800
Déclencheur sur surcharge max.
Ir A 1600
instantané
Ii= Inx … 2 - 12, OFF
temporisé
Isd= Irx … 2 - 10
Remarques

Raccordements principaux sont à commander séparément.

Remarque relative au produit

Berceau à commander séparément.

Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Température ambiante
Stockage
ϑ °C -40 - +70
Monté (nu)
°C -25 - +70
Position de montage
Catégorie d'emploi
B
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu
In= Iu A 1600
Courant assigné ininterrompu à 50 °C
Iu A 1600
Courant assigné ininterrompu à 60 °C
Iu A 1600
Courant assigné ininterrompu à 70 °C
Iu A 1600
Tension assignée de tenue aux chocs
Uimp V AC 12000
Tension assignée d'emploi
Ue V AC 690
Utilisation en schéma IT jusqu'àU= 440 V
IIT kA 23
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement
Ui V 1000
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
Icm
jusqu'à 440 V 50/60 Hz
Icm kA 88
jusqu'à 690 V 50/60 Hz
Icm kA 88
Courant assigné de courte durée admissible 50/60 Hz
t = 1 s
Icw kA 42
Pouvoir assigné de coupure en court-circuit Icn
Icn
IcuIEC/EN 60947 cycle d'essai O-t-CO
jusqu'à 240 V 50/60 Hz
Icu kA 42
jusqu'à 440 V 50/60 Hz
Icu kA 42
jusqu'à 690 V 50/60 Hz
Icu kA 42
IcsIEC/EN 60947 cycle d'essai O-t-CO-t-CO
jusqu'à 240 V 50/60 Hz
Ics kA 42
jusqu'à 440 V 50/60 Hz
Ics kA 42
jusqu'à 690 V 50/60 Hz
Ics kA 42
Temps caractéristiques
Temps de fermeture contrôlée par bobine d'enclenchement
ms 30
Temps total de coupure avec déclencheur à émission de tension
ms 25
Temps de coupure total avec déclencheur à manque de tension
ms 50
Temps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc)
ms 25
Longévité mécanique
F
Longévité mécanique
Cycles de fonctionnement (MARCHE/ARRET) 12500
Longévité mécanique avec maintenance
Cycles de fonctionnement (MARCHE/ARRET) 20000
Longévité électrique
Cycles de fonctionnement (MARCHE/ARRET) 10000
Longévité électrique avec maintenance
Cycles de fonctionnement (MARCHE/ARRET) 10000
Fréquence de manœuvres max.
Man./h 60
Puissance dissipée sous le courant assigné In
Technique débrochable (disjoncteur avec berceau)
W 320
Poids
technique débrochable
Tripolaires
kg 28
Tétrapolaires
kg 33
Berceau vide
3 pôles
kg 18
tétrapolaire
kg 21
Sections raccordables
Barre Cu
Appareils fixes
Conducteurs noirs
mm 2 x 5 x 100
Appareils débrochables
Conducteurs noirs
mm 2 x 5 x 100
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement (derating), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.


Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée
In A 1600
Puissance dissipée du matériel, fonction du courant
Pvid W 320
Température d’emploi min.
°C -25
Température d’emploi max.
°C 70
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
A 1600
tension assignée
V 690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
kA 42
réglage de courant du déclencheur de surcharge
A 800 - 1600
plage de réglage du déclencheur de court-circuit retardé de courte durée
A 3200 - 16000
plage de réglage du déclencheur de court-circuit non retardé
A 3200 - 19200
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
raccordement par rail
type de construction de l'appareil
technique de tiroir pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
non
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
2
relais de signalisation de déclenchement disponible
oui
avec déclencheur à sous-tension
non
nombre de pôles
3
position du raccordement de circuit principal
arrière
finition de l'élément d'actionnement
contact à poussoir
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
classe de protection (IP)
IP20
Encombrements

Datasheet - PDF
