> EATON - MOELLER>Solar Schalter>SOL30/2MV 120926 SOL30-2MV ELECTRIC Lasttrennschalter, DC, 30 A, 2 Stränge M12
Vorheriges Produkt Nächstes Produkt

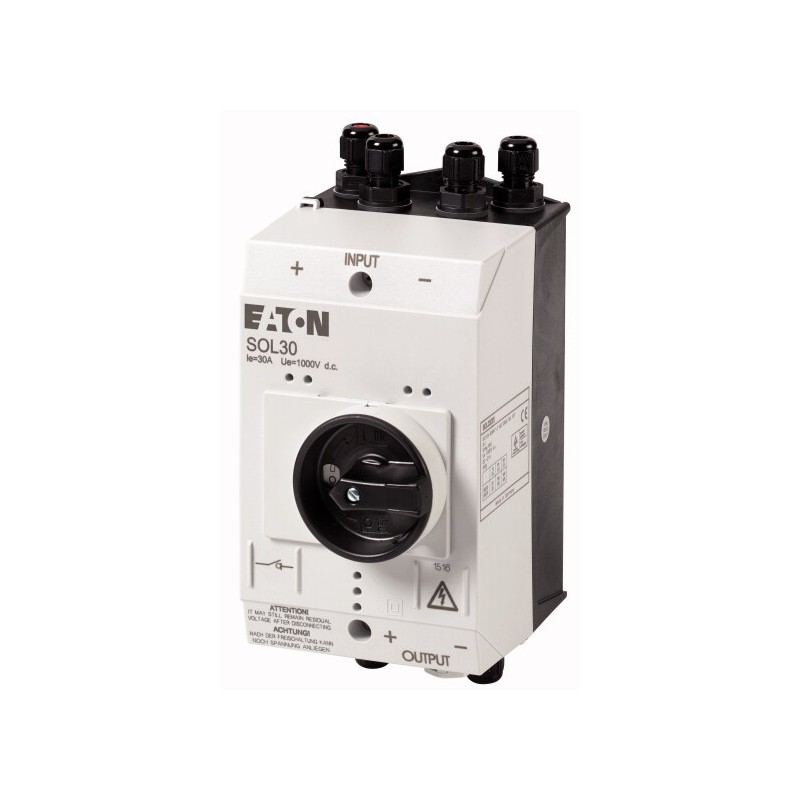

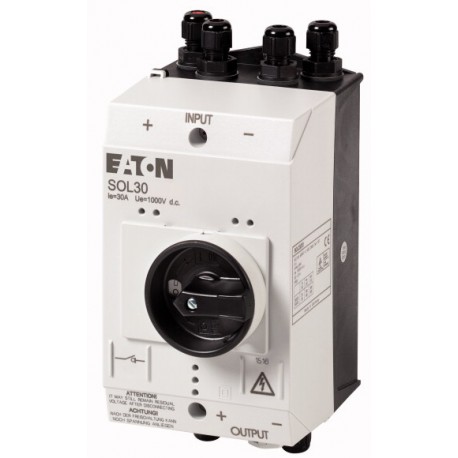

SOL30/2MV 120926 SOL30-2MV EATON ELECTRIC Lasttrennschalter, DC, 30 A, 2 Stränge M12 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SOL30/2MV 120926 SOL30-2MV EATON ELECTRIC Lasttrennschalter, DC, 30 A, 2 Stränge M12

SOL30/2MV

120926

SOL30-2MV

EATON-MOELLER

Lasttrennschalter, DC, 30 A, 2 Stränge M12

DC 30 A 2-armiger Trennschalter M12

Lasttrennschalter, Verriegelung: in AUS-Stellung: ja, Schutzart: IP65, Normen: IEC/EN 60947-3, TÜV-zertifiziert

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Lasttrennschalter, DC, 25 A, 2 Stränge M12
Lasttrennschalter, Abschließbarkeit: in AUS-Stellung: ja, Schutzart: IP65, Normen und Bestimmungen: IEC/EN 60947-3, TÜV-Zertifikat

Lieferprogramm

Sortiment
Schaltgeräte für Photovoltaik
Untersortiment
DC-Lasttrennschalter
Bemessungsbetriebsspannung [Ue]
1000 V
Schutzart
IP65
Schutzklasse
2
Leiteranzahl
2-polig
Eingänge
Eingänge Anzahl der Stränge
2
Eingänge Anschlussart
Verschraubung M12
Ausgänge
Ausgänge Anzahl der Stränge
1
Ausgänge Anschlussart
Verschraubung M16
Bemessungsbetriebsstrom bei DC-21A [Ie]
26 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
26 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Bauform
gekapselt

Technische Daten

Bemessungsbetriebsstrom Iebei DC-21A [Ie]
26 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
26 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Anzahl der Pole
2-polig
Bemessungsbetriebsspannung [Ue]
1000 V
Trennereigenschaften
ja
Normen und Bestimmungen
IEC/EN 60947-3
Lebensdauer, mechanisch [Schaltspiele]
100000
elektrisch
1500 Schaltspiele
max. Schalthäufigkeit
120 S/h
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
-25 - +60
Einbaulage
Nach Bedarf
Schutzart
IP65
Abmessungen
Breite
100 mm
Höhe
215 mm
Tiefe
120 mm
Gewicht
0.42 kg
Abschließbarkeit
in AUS-Stellung: ja
Bemessungskurzzeitstromfestigkeit (t=1s) [Icw]
0.36 kA
bis 440 V 50/60 Hz [Icm]
0.32 kA
Innenwiderstand
7 mΩ

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C

Technische Daten nach ETIM 6.0

Niederspannungsschaltgeräte (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter ([email protected] [AKF060010])
Ausführung als Hauptschalter
nein
Ausführung als Wartungs-/Reparaturschalter
nein
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Max. Bemessungsbetriebsspannung Ue bei AC
0 V
Bemessungsbetriebsspannung
1000 - 1000 V
Bemessungsdauerstrom Iu
30 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Schaltleistung bei 400 V
30 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
2
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
ja
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Knebel
Verriegelbar
nein
Anschlussart Hauptstromkreis
sonstige
Schutzart (IP), frontseitig
IP65

Approbationen

Specially designed for North America
No

ETIM for 120926 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 30 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Schaltleistung bei 400 V (EF009166) 30 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Knebel
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) sonstige
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 224 mm
