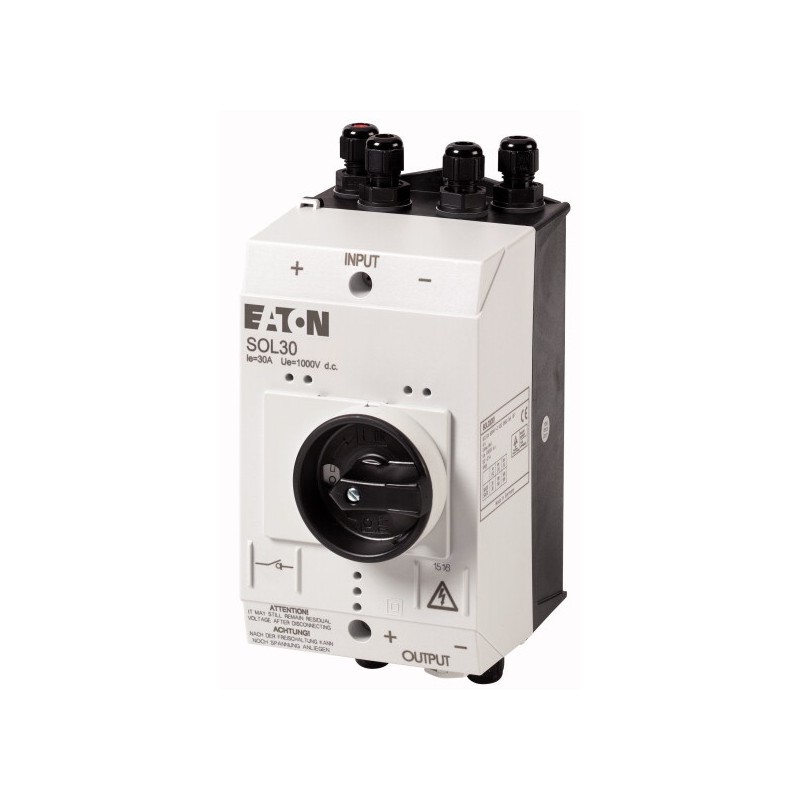

EATON - MOELLER SOL30/2MV 120926 SOL30-2MV - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

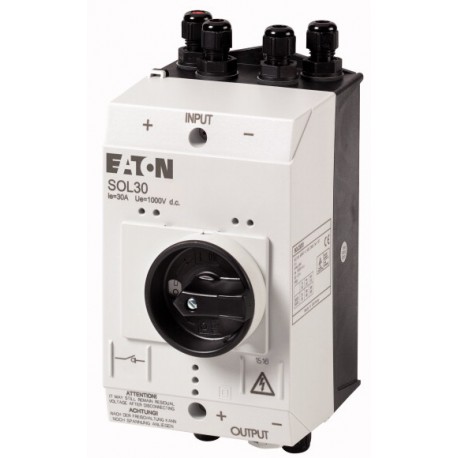

SOL30/2MV 120926 SOL30-2MV EATON ELECTRIC Sezionatore di potenza, DC, 30A, 2 stringhe M12

Riferimento: SOL30/2MV

Codice: 120926

Numero di catalogo: SOL30-2MV

Produttore: EATON - MOELLER

Descrizione:

Sezionatore di potenza, DC, 30A, 2 stringhe M12
Sezionatore a 2 rami DC 30 A M12
Sezionatore, Dispositivo di blocco: in posizione OFF: sì, Grado di protezione: IP65, Norme: IEC/EN 60947-3, Certificazione TÜV

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • EATON - MOELLER > Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Sezionatore di potenza, DC, 25A, 2 stringhe M12
Sezionatore di potenza, Lucchettabilità: in posizione OFF: si, Grado di protezione: IP65, Conformità alle norme: IEC/EN 60947-3, Certificato TÜV

Programma di fornitura

Assortimento
Apparecchiature per fotovoltaico
Sotto gamma
sezionatore di potenza DC
Tensione nominale d'impiego [Ue]
1000 V
Grado di protezione
IP65
Classe di protezione
2
Numero di conduttori
a 2 poli
Ingressi
Numero delle stringhe ingressi
2
Tipo di collegamento ingressi
collegamento a vite M12
Uscite
Numero di linee delle uscite
1
Tipo di collegamento uscite
collegamento a vite M16
Corrente nominale di esercizio con DC-21A [Ie]
26 A
Corrente nominale di esercizio a DC-PV1 [Ie]
26 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Forma costruttiva
in custodia

Dati tecnici

Corrente nominale d'impiego Iecon DC-21A [Ie]
26 A
Corrente nominale di esercizio a DC-PV1 [Ie]
26 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Poli
a 2 poli
Tensione nominale d'impiego [Ue]
1000 V
Caratteristiche del sezionatore
Sì
Conformità alle norme
IEC/EN 60947-3
Durata meccanica [Manovre]
100000
elettrico
1500 Manovre
Max. frequenza di manovra [man/h]
120 man/h
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +60
Posizione di montaggio
facoltativa
Grado di protezione
IP65
Dimensioni
Larghezza
100 mm
Altezza
215 mm
Profondità
120 mm
Peso
0.42 kg
Lucchettabilità
in posizione OFF: si
Corrente nominale ammissibile di breve durata (t=1s) [Icw]
0.36 kA
fino a 440 V 50/60 Hz [Icm]
0.32 kA
Resistenza interna
7 mΩ

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C

Dati tecnici secondo ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
Version as main switch
No
Version as maintenance-/service switch
No
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Max. rated operation voltage Ue AC
0 V
Rated operating voltage
1000 - 1000 V
Rated permanent current Iu
30 A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
0.36 kA
Rated operation power at AC-23, 400 V
0 kW
Switching power at 400 V
30 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
2
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
Yes
Device construction
Complete device in housing
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Colour control element
Black
Type of control element
Toggle
Interlockable
No
Type of electrical connection of main circuit
Other
Degree of protection (IP), front side
IP65

Approvazioni

Specially designed for North America
No

ETIM for 120926 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica30 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica0 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica0 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.36 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica0 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica30 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica0 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica100 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica130 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica224 mm
