> EATON - MOELLER>DUMECO Lasttrennschalter >QM100/6N2 1319905 Y8-1319905 ELECTRIC Lasttrennschalter, 8-polig, 80 A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

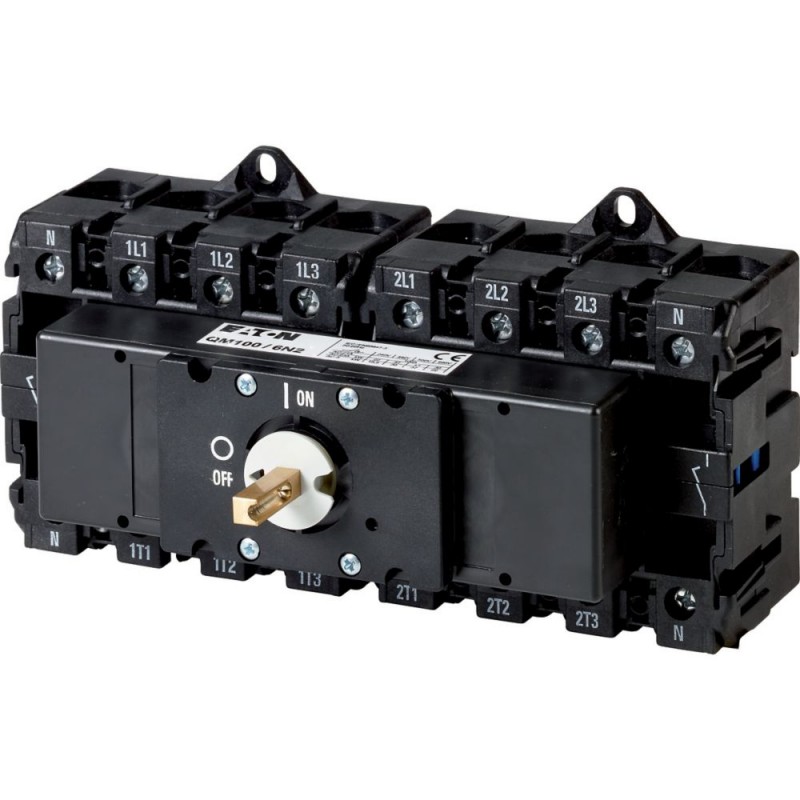

QM100/6N2 1319905 Y8-1319905 EATON ELECTRIC Lasttrennschalter, 8-polig, 80 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QM100/6N2 1319905 Y8-1319905 EATON ELECTRIC Lasttrennschalter, 8-polig, 80 A

QM100/6N2

1319905

Y8-1319905

EATON-MOELLER

Lasttrennschalter, 8-polig, 80 A

QM100/6N2

Eaton QM Lasttrennschalter, QM, 80 A, 6-polig + 2 N (schaltbar), ohne Drehgriff, mit Antriebsachse, 6 mm quadratisch

Lasttrennschalter QM100/6N2, mehrpoliger Schalter, 8-polig (6P + 2 geschaltet N), Freiluft-Wärmestrom Ithe 80 A, mit Betätigungswelle, 6mm vierkant

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

DUMECO Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $323.46
Stückpreis: $323.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton QM Switch-disconnector
Katalognummer
1319905
Produkt Länge/Tiefe
200 mm
Produkthöhe
140 mm
Produktbreite
100 mm
Produktgewicht
2.2 kg
Zertifikat(e)
IEC/EN 60947
RoHS
IEC/EN 60947-3
CE
IEC/EN 60204
VDE 0660
EAN
8711426985070
Modellcode
QM100/6N2

Merkmale und Funktionen

Ausstattung:
Antriebsachse
Funktionen
Optionale Stopp-Funktion
Anzahl der Pole
Achtpolig

Allgemein

Zubehör
Hilfskontakt vom Benutzer montiert.
Stellgliedtyp
Sonstige
Schutzart
NEMA sonsitge
Schutzart, Vorderseite
IP20
Montageart
Hutschienenmontage
Rückseitenmontage
Einbaulage
beliebig
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
80 °C

Anschlussquerschnitte

Anschlusskapazität
1 x (10 - 50) mm², eindrähtig
1 x (10 - 35) mm², feindrähtig
Abisolierlänge (Hauptleiter)
14 mm
Abisolierlänge (Hauptleiter)
14 mm
Anzugsdrehmoment
3 Nm, Schraubklemmen

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
15 kA
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
30 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
80 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 1319905 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 2
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 80 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 100 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 30 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1.85 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 37 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 15 kA
Polzahl (EF001391) 8
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) sonstige
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 140 mm
Tiefe (EF000049) 200 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
QM100/6N2 Y8-1319905 1319905 ES_1319806.pdf 2 Mbytes QM100/6N2 Y8-1319905 1319905 ES_1319806.pdf
