Visualizza ingrandito

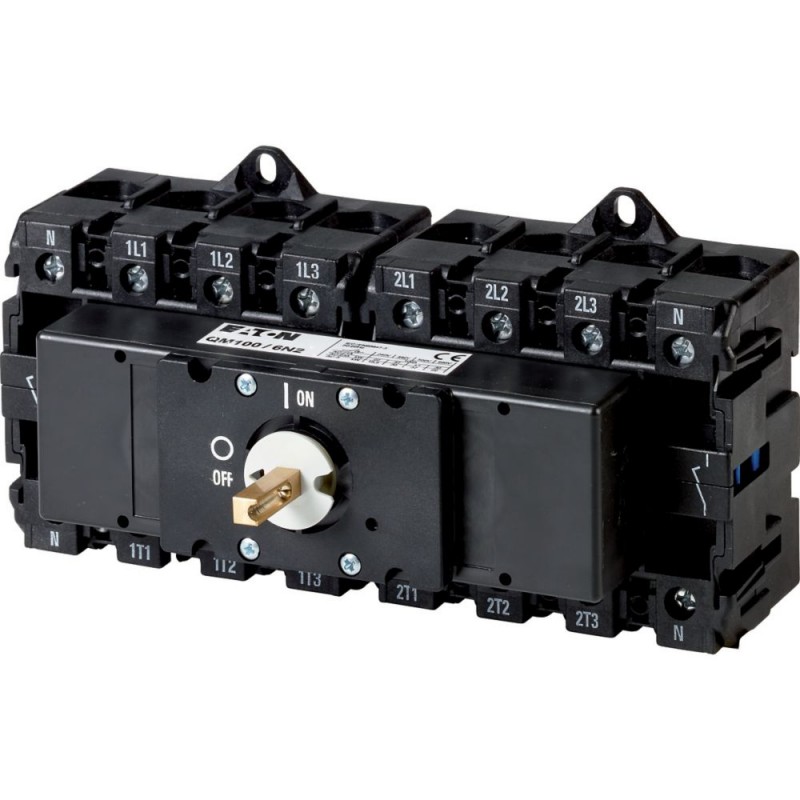

QM100/6N2 1319905 Y8-1319905 EATON ELECTRIC Sezionatore di potenza, 8p, 80A
QM100/6N2
1319905
Y8-1319905
EATON-MOELLER
Sezionatore di potenza, 8p, 80A
Sezionatore, 8p, 80A
Sezionatore Eaton QM, QM, 80 A, 6 poli + 2 N (commutato), senza manopola rotativa, Con albero di comando, 6 mm quadrati
QM100/6N2 interruttore-sezionatore, interruttore multipolare, 8 poli (6P + 2 N commutato), corrente termica in aria libera 80 A, con asse di manovra, quadro 6 mm
Disconnettori per interruttori DUMECO
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton QM Switch-disconnector
Sigla catalogo
1319905
EAN
8711426985070
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
140 mm
Larghezza prodotto
100 mm
Peso prodotto
2.2 kg
Certificazione/i
IEC/EN 60947
RoHS
IEC/EN 60947-3
CE
IEC/EN 60204
VDE 0660
RoHS
IEC/EN 60947-3
CE
IEC/EN 60204
VDE 0660
Codice modello
QM100/6N2
Specifiche del prodotto
Categoria prodotto
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Asse di azionamento
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Corrente permanente nominale in AC-21, 400 V
100 A
Corrente nominale ininterrotta (Iu)
80 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Lunghezza di spelatura (conduttore principale)
14 mm
Accessori
Contatto ausiliario montato dall'utente.
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
1.85 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
8 W
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
15 kA
Categoria di sovratensione
III
Grado di protezione (lato anteriore)
IP20
Numero di poli
Otto poli
Metodo di montaggio
Montaggio su guida DIN
attacco posteriore
attacco posteriore
Grado di protezione
NEMA Altro
Funzioni
Funzione di arresto opzionale
Numero di interruttori
2
Capacità morsetti
1 x (10 - 50) mm², cavo rigido
1 x (10 - 35) mm², flessibile
1 x (10 - 35) mm², flessibile
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio per dissipazione specifica (In)
80 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
30 kW
Coppia di serraggio
3 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 2 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 80 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 100 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 30 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 1.85 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 37 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 15 kA |
| numero di poli (EF001391) | 8 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | altro |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 100 mm |
| altezza (EF000040) | 140 mm |
| profondità (EF000049) | 200 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| QM100/6N2 Y8-1319905 1319905 ES_1319806.pdf | 2 Mbytes |
|
