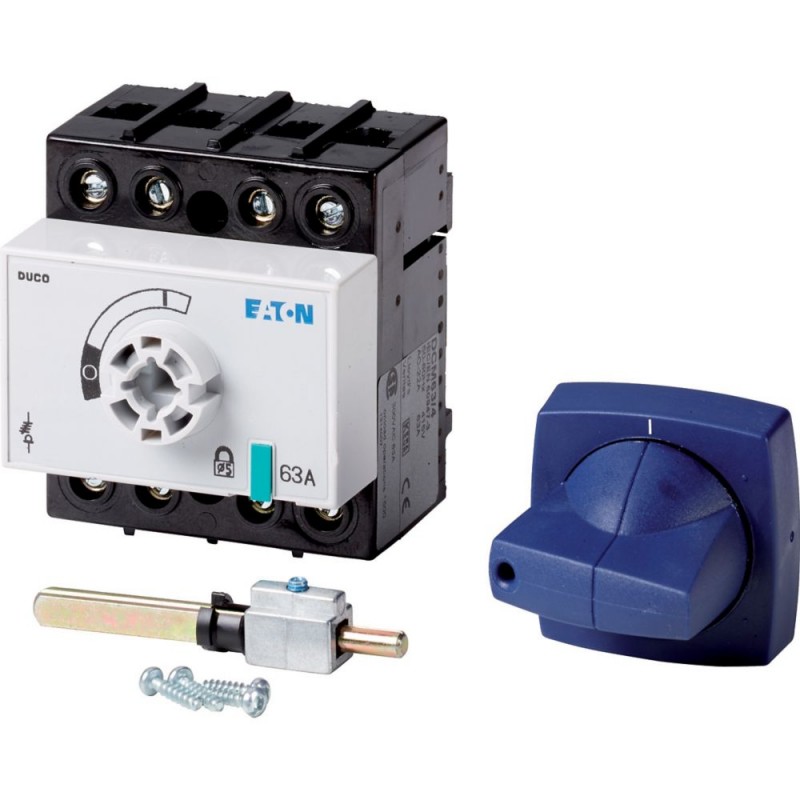

DCM-63/4+CM 1314007 Y8-1314007 EATON ELECTRIC Lasttrennschalter, 4-polig, 63 A, mit blauem Drehgriff und Ant.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DCM-63/4+CM 1314007 Y8-1314007 EATON ELECTRIC Lasttrennschalter, 4-polig, 63 A, mit blauem Drehgriff und Ant..

DCM-63/4+CM

1314007

Y8-1314007

EATON-MOELLER

Lasttrennschalter, 4-polig, 63 A, mit blauem Drehgriff und Antriebsachse, Einbau, Vertikalanschluss

DCM-63/4+CM

Eaton DCM Lasttrennschalter, DCM, 63 A, 4-polig, mit blauem Drehgriff und Antriebsachse, Anschluss vertikal

Lasttrennschalter, Lieferprogramm: Lasttrennschalter, Hauptschalter, Wartungsschalter, Teilegruppenreferenz: DCM, Mit blauem Drehgriff und Antriebswelle, 4-polig, Hinweise: 1 Vorhängeschloss, 5 mm, Verriegelung: in der Stellung 0 (Aus) arretierbar, Schutzart: IP20, Ausführung: Unterputzmontage, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Anschlusstechnik: Vertikaler Anschluss, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

DUMECO Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $148.31
Stückpreis: $148.31
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DCM Lasttrennschalter
Katalognummer
1314007
Produkt Länge/Tiefe
146 mm
Produkthöhe
74 mm
Produktbreite
84 mm
Produktgewicht
0.58 kg
Zertifikat(e)
IEC/EN 60204
IEC/EN 60947
KEMA
VDE 0660
CE
RoHS
EAC
IEC/EN 60947-3
Lloyds
EAN
8711426215078
Modellcode
DCM-63/4+CM

Features & Functions

Merkmale
Ausführung als Hauptschalter
Version als Wartungs-/Serviceschalter
Ausstattung:
Blauer Drehgriff und Antriebswelle
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Pole
4-polig

General

Farbe des Auslösers
Sonstige
Stellgliedtyp
Kurzer Knebelgriff
Anschlussart
Vertikal
Schutzart
NEMA sonsitge
Schutzart, Vorderseite
IP20
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Geeignet für
Installation der Verteilung
Zwischeneinbau
Bodenmontage

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
80 °C

Terminal capacities

Anschlusskapazität
2.5 - 16 mm², eindrähtig
1,5 - 25 mm², feindrähtig
Abisolierlänge (Hauptleiter)
14 mm

Electrical rating

Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
504 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-22, 380 V, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
63 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
415 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Short-circuit rating

Grenzstrom
7 kA
Durchlassenergie
Max. 12 kA²s
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzschlusseinschaltvermögen (lcm)
1,4 kAeff
Bemessungskurzzeitstromfestigkeit (Icw)
1,5 kA
1,5 kA, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
50, Sicherung, Kontakte

Contacts

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
3.9 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 1314007 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 415 V
Bemessungsbetriebsspannung (EF001435) 415 V
Bemessungsdauerstrom Iu (EF001389) 63 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 63 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 63 kW
Schaltleistung bei 400 V (EF009166) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 84 mm
Höhe (EF000040) 74 mm
Tiefe (EF000049) 146 mm
Breite in Teilungseinheiten (EF002950) 4

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DCM-63/4+CM Y8-1314007 1314007 ES_1314107.pdf 2 Mbytes DCM-63/4+CM Y8-1314007 1314007 ES_1314107.pdf
