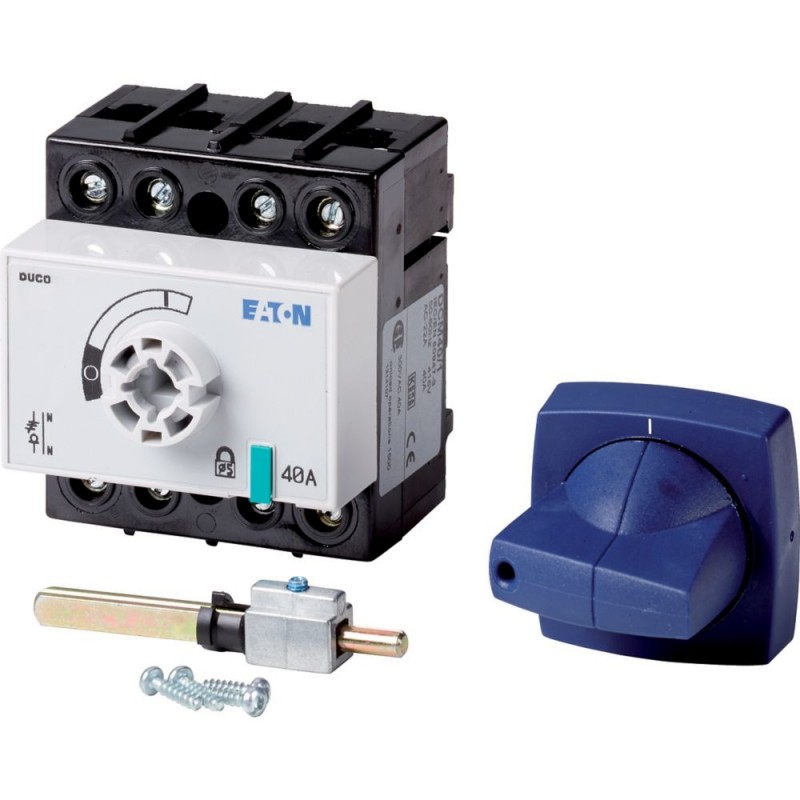

DCM-40/1+CM 1314107 Y8-1314107 EATON ELECTRIC Lasttrennschalter, 3-polig + N, 40 A, mit blauem Drehgriff und.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DCM-40/1+CM 1314107 Y8-1314107 EATON ELECTRIC Lasttrennschalter, 3-polig + N, 40 A, mit blauem Drehgriff und..

DCM-40/1+CM

1314107

Y8-1314107

EATON-MOELLER

Lasttrennschalter, 3-polig + N, 40 A, mit blauem Drehgriff und Antriebsachse, Einbau, Vertikalanschluss

DCM-40/1+CM

Eaton DCM Lasttrennschalter, DCM, 40 A, 3P + N (nicht schaltbar), mit blauem Drehgriff und Antriebsachse, Anschluss vertikal

Lasttrennschalter, Lieferprogramm: Lasttrennschalter, Hauptschalter, Wartungsschalter, Artikelgruppennummer: DCM, Mit blauem Drehgriff und Gelenkwelle, 3-polig + SN (direkt), Hinweise: 1 Vorhängeschloss, 5 mm, Verriegelung: in der Stellung 0 (Aus) arretierbar, Schutzart: IP20, Ausführung: Unterputzmontage, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 20 kW, Bemessungsdauerstrom: Iu = 40 A, Anschlusstechnik: Vertikaler Anschluss, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

DUMECO Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $119.76
Stückpreis: $119.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DCM Lasttrennschalter
Katalognummer
1314107
Produkt Länge/Tiefe
150 mm
Produkthöhe
80 mm
Produktbreite
90 mm
Produktgewicht
0.37 kg
Zertifikat(e)
IEC/EN 60204
EAC
IEC/EN 60947-3
KEMA
CE
Lloyds
RoHS
IEC/EN 60947
VDE 0660
EAN
8711426543874
Modellcode
DCM-40/1+CM

Produktspezifikationen

Produktkategorie
Farbe des Auslösers
Sonstige
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Blauer Drehgriff und Antriebswelle
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Bemessungsdauerstrom bei AC-21, 400 V
40 A
Bemessungsdauerstrom bei AC-23, 400 V
40 A
Bemessungsdauerstrom (Iu)
40 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Abisolierlänge (Hauptleiter)
14 mm
Schaltleistung bei 400 V
20 kW
Gerätekonstruktion
Einbaugerät Festeinbautechnik
Bemessungskurzzeitstromfestigkeit (Icw)
1 kA, Kontakte, 1 Sekunde
1 kA
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Einbaulage
beliebig
Stellgliedtyp
Kurzer Knebelgriff
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
-30 °C
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
3 W
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Bedingter Bemessungskurzschlussstrom (lq)
50 kA
Überspannungskategorie
III
Grenzstrom
7 kA
Schutzart, Vorderseite
IP20
Anzahl der Pole
3-polig + N
Anschlussart
Vertikal
Montageart
Einbau
Schutzart
NEMA sonsitge
Geeignet für
Bodenmontage
Installation der Verteilung
Zwischeneinbau
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Schalter
1
Lebensdauer, mechanisch
10.000 Schaltspiele
Durchlassenergie
Max. 12 kA²s
Anschlusskapazität
2.5 - 16 mm², eindrähtig
1,5 - 25 mm², feindrähtig
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Anzahl Hilfskontakte (Schließer)
0
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
320 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) - max
415 V
Bemessungsbetriebsspannung (Ue) - min
415 V
Bemessungsbetriebsspannung (Ue) bei AC - max
415 V
Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
40 A
Bemessungskurzschlusseinschaltvermögen (lcm)
2,2 kAeff
Bemessungsdaten Kurzschlussschutz
50, Sicherung, Kontakte
Bemessungsbetriebsstrom (le) bei AC-22, 380 V, 400 V, 415 V
40 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
40 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
20 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Anzugsdrehmoment
3 Nm, Schraubklemmen
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.
Breite in Anzahl der modularen Abstände
4

ETIM for 1314107 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 415 V
Bemessungsbetriebsspannung (EF001435) 415 V
Bemessungsdauerstrom Iu (EF001389) 40 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 40 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 20 kW
Schaltleistung bei 400 V (EF009166) 20 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 50 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 90 mm
Höhe (EF000040) 80 mm
Tiefe (EF000049) 150 mm
Breite in Teilungseinheiten (EF002950) 4

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DCM-40/1+CM Y8-1314107 1314107 ES_1314107.pdf 2 Mbytes DCM-40/1+CM Y8-1314107 1314107 ES_1314107.pdf
