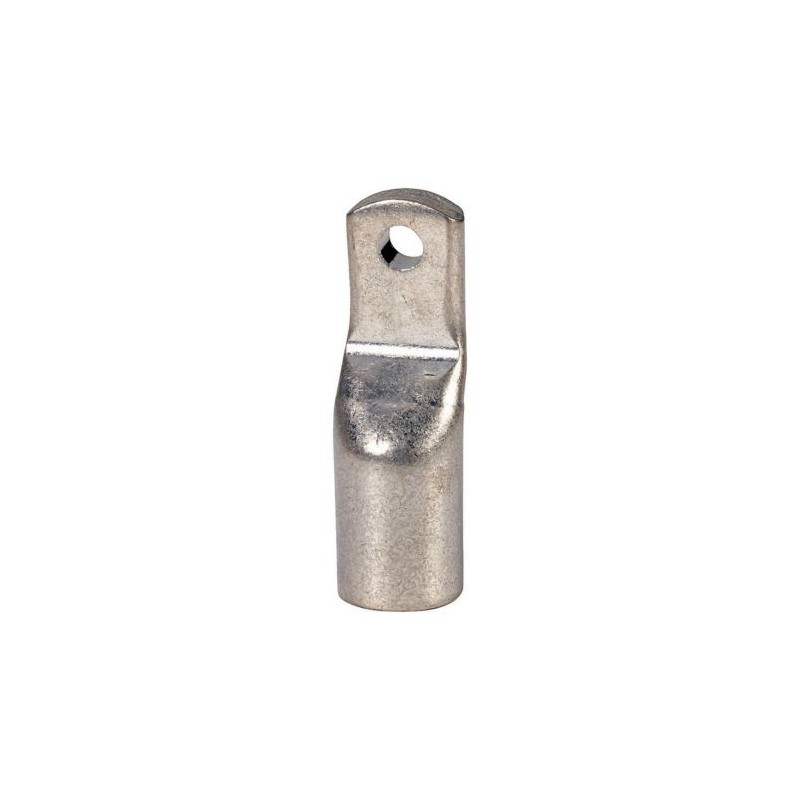

KS150-NZM7 059777 Y7-59777 EATON ELECTRIC Kabelschuh, 150qmm, schmale Ausführung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

KS150-NZM7 059777 Y7-59777 EATON ELECTRIC Kabelschuh, 150qmm, schmale Ausführung

KS150-NZM7

059777

Y7-59777

EATON-MOELLER

3

Kabelschuh, 150qmm, schmale Ausführung

Kabelklemme 150mm², schmales Profil

Eaton Moeller series NZM– Kompaktleistungsschalter. Kabelschuh, 150mm², schmale Ausführung

3 Kabelschuhe schmale Ausführung 150mm²

Mehr Infos


Anschluss- und Verbindungstechnik/Isoliermaterial > Presskabelschuh für Cu-Leiter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $41.90
Stückpreis: $13.97
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
059777
Produkt Länge/Tiefe
23 mm
Produkthöhe
68 mm
Produktbreite
23 mm
Produktgewicht
0.073 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015080597773
Modellcode
KS150-NZM7

Produktspezifikationen

Benutzt mit
NZM2(-4), PN2(-4), N2(-4)
Typ
Zubehör Kabelschuhe Klemme
Besondere Merkmale
Nicht UL/CSA-zugelassen. Rohrkabelschuhe für Schaltgeräteanschlüsse in schmaler Ausführung. Bei Verwendung ohne NZM2 (-4)-XKSA-Abdeckung muss der Kabelschuh isoliert sein.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Oberflächenschutz
verzinnt
Bolzenabmessungen
0 mm
Nennquerschnitt
150 mm²
Anzahl der Befestigungslöcher
1
Codeziffer
0
Verbindungswinkel
180° (horizontal)
Anzahl der Pole
Dreipolig / Vierpolig
Kennfarbe
Keine
Anschlusskapazität (mehrdrähtig)
150 mm²

ETIM for 059777 Anschluss- und Verbindungstechnik/Isoliermaterial (EC001050)
Merkmal Wert
Anschlussgewindemaß (metrisch) (EF003649) 0
Anschlusswinkel (EF001338) 180° (horizontal)
Anzahl der Befestigungslöcher (EF001719) 1
Kennziffer (EF001337) 0
Nennquerschnitt (EF001335) 150 mm²
Oberflächenschutz (EF000139) verzinnt
Kennfarbe (EF006725) ohne
