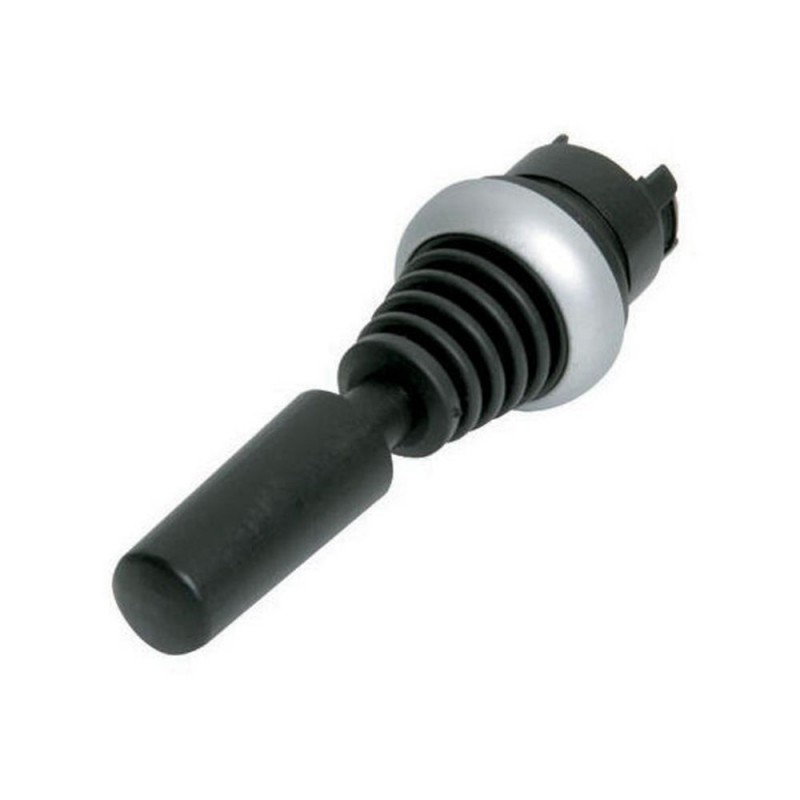

M22-WJ4 279417 M22-WJ4Q EATON ELECTRIC Joystick, 4 Stellungen, tastend, Kunststoffachse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-WJ4 279417 M22-WJ4Q EATON ELECTRIC Joystick, 4 Stellungen, tastend, Kunststoffachse

M22-WJ4

279417

M22-WJ4Q

EATON-MOELLER

Joystick, 4 Stellungen, tastend, Kunststoffachse

M22-WJ4-KARTON

Eaton Moeller® series M22 Joystick, mit einem Schaltpunkt je Betätigungsrichtung, mit Kunststoffachse, 4 Stellungen, Frontring Titan, tastend, in jeder Position

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter, Joystick

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $64.05
Stückpreis: $64.05

Menge Preis
1+$64.05
2+$60.43
4+$53.43
6+$50.58
8+$49.11
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Joystick
Katalognummer
279417
Produkt Länge/Tiefe
100 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.028 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
IEC 60947-5
EN 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
UL File No.: E29184
UL Category Control No.: NKCR
IEC/EN 60947-5
UL
VDE 0660
CE
CSA File No.: 012528
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
IEC/EN 60947
CSA-C22.2 No. 14-05
CSA
EAN
4015082794170
Modellcode
M22-WJ4

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Ausstattung:
Frontring
Glühlampe (24 V)
Kunststoffschaft
Rückzug in Nullstellung

Allgemein

Zubehör
Kunststoffschaft
Schutzart
IP66
NEMA 4x, 13
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
2000 Schaltspiele/h
Typ
Joystick
Typ
Joystick

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
0 A

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Stellgliedfunktion
in jeder Position
Tastend
Anzahl Betätig.richtungen
4

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N
Anzahl Kontakte (Öffner) per Betätigungsrichtung
0

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-WJ4 M22-WJ4Q 279417 EN_289241.pdf 3 Mbytes M22-WJ4 M22-WJ4Q 279417 EN_289241.pdf
