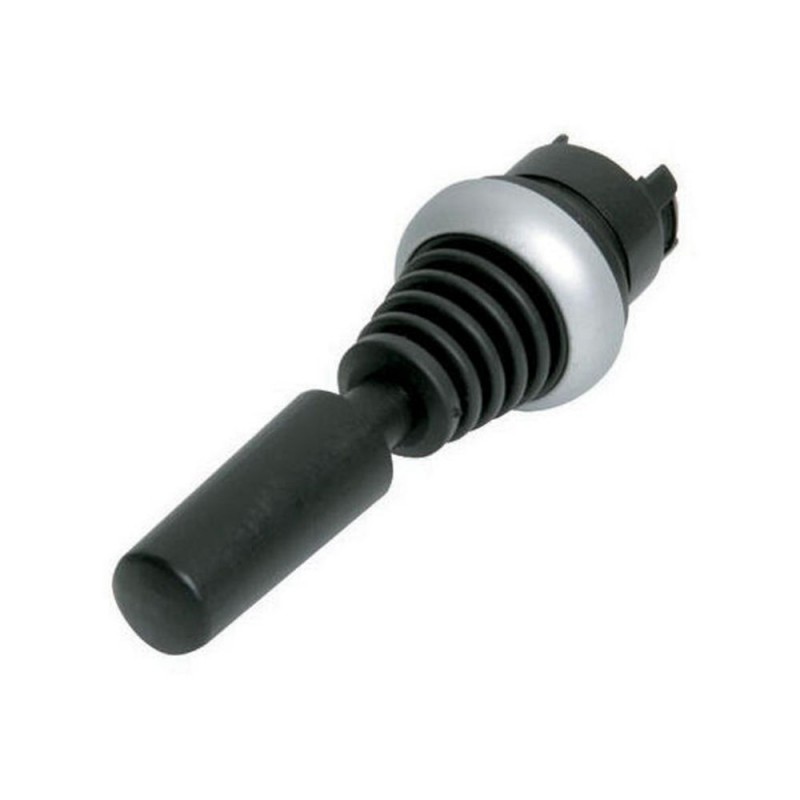

M22-WJ4 279417 M22-WJ4Q EATON ELECTRIC Joystick 4 positions, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WJ4 279417 M22-WJ4Q EATON ELECTRIC Joystick 4 positions, à rappel

M22-WJ4

279417

M22-WJ4Q

EATON-MOELLER

Disponible Expédition hui

Joystick 4 positions, à rappel

Joystick, avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 4 positions, Collerette titane, à rappel, dans toute position

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $68.44
Prix unitaire: $68.44

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les clients qui ont acheté ce produit ont également acheté...

En savoir plus



Joystick, avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 4 positions, Collerette titane, à rappel, dans toute position
Joystick, Gamme: RMQ-Titan, Appareil individuel, Description: avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 4 positions, Degré de protection: IP66, Collerette titane, Connexion à SmartWire-DT: oui, avec raccords SWD-RMQ, Dimensions frontales: - aucune indication -, Fonction: à rappel, dans toute position, Conformité aux normes: IEC/EN 60947, VDE 0660

Gamme de livraison

Gamme
RMQ-Titan
Fonction de base
Joystick
Appareil individuel/Appareil complet
Appareil individuel
Fonction : [= à rappel]
Fonction
116Z031
Description
avec un point de commutation par sens d'actionnement
avec axe en matière isolante
4 positions
Degré de protection
IP66
Collerette
Collerette titane
Connexion à SmartWire-DT
oui
avec raccords SWD-RMQ
Dimensions frontales
- aucune indication -
Fonction
à rappel
dans toute position

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de commande [man./h]
≦ 2000
Effort de commande
≦ 5 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
30
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Boîte à boutons suspendue, manche à balai (EC000632)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Commutateur de commande, joystick ([email protected] [AKF061013])
courant de fonctionnement nominal à CA-21
0 A
fixation centrale, diamètre du trou
22.5 mm
longueur du joystick
75 mm
nombre de directions d'actionnement
4
nombre de réglages
1
nombre de contacts à fermeture par direction d'actionnement
0
nombre de contacts à ouverture par direction d'actionnement
0
nombre de contacts-inverseurs par direction
0
avec retour automatique à la position 0
oui
verrouillage en position 0
non
générateur de code
non
signal de sortie analogique configurable
non
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
chrome
indice de protection (IP)
IP66
Degré de protection (NEMA)
4X

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Encombrements

116X096
1160DIM-7

Datasheet - PDF

Titre: Taille: Type:
M22-WJ4 M22-WJ4Q 279417 FR_279417.pdf 344 Kbytes   M22-WJ4 M22-WJ4Q 279417 FR_279417.pdf
