> EATON - MOELLER>Leistungsschalter PKZ>+E-PKZ0-GR 081867 Y7-81867 ELECTRIC Isolierstoffgehäuse, E-PKZ0, H x B x T 129 x 85 x 80 mm, Einbau, +..
Vorheriges Produkt Nächstes Produkt

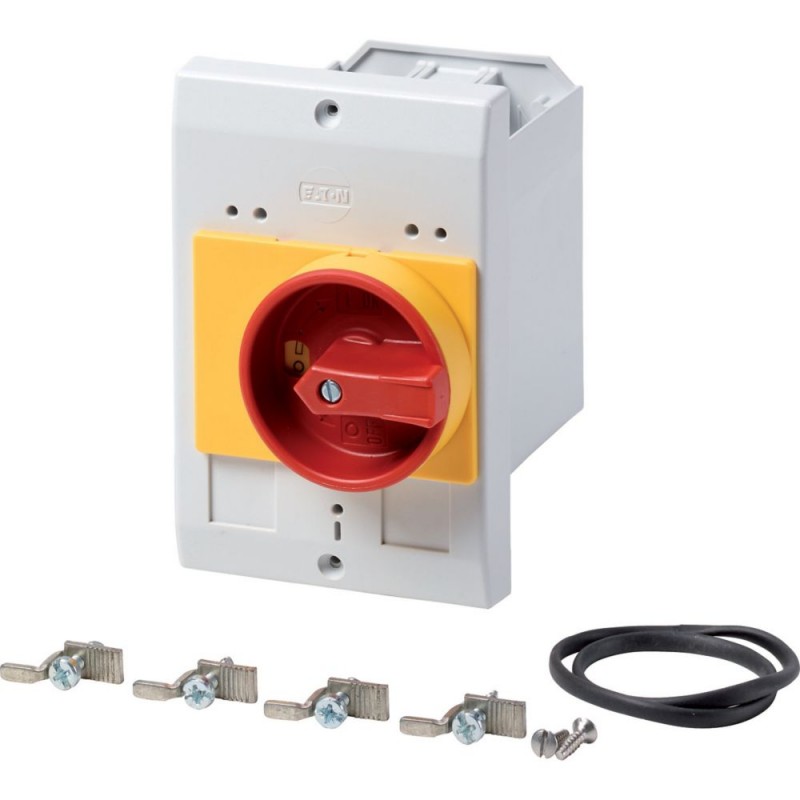

+E-PKZ0-GR 081867 Y7-81867 EATON ELECTRIC Isolierstoffgehäuse, E-PKZ0, H x B x T 129 x 85 x 80 mm, Einbau, +.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+E-PKZ0-GR 081867 Y7-81867 EATON ELECTRIC Isolierstoffgehäuse, E-PKZ0, H x B x T 129 x 85 x 80 mm, Einbau, +..

+E-PKZ0-GR

081867

Y7-81867

EATON-MOELLER

Isolierstoffgehäuse, E-PKZ0, H x B x T = 129 x 85 x 80 mm, Einbau, + Drehgriff, rot/gelb, IP55. Kann nur zusammengebaut verkauft werden.

Versenkte Isolierbox. Mit rot/gelbem Drehknopf. Für PKZM0.

Isolierstoffgehäuse, E-PKZ0, H x B x T = 129 x 85 x 80 mm, Einbau, + Drehgriff, rot/gelb, IP55

Kombinationstyp, isoliertes Gehäuse

Mehr Infos


Niederspannungsschaltgeräte > Leergehäuse für Schaltgeräte

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Gehen Sie zum alternativen Produkt: E-PKZ0-GR 072908

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Isolierstoffgehäuse, E-PKZ0, H x B x T = 129 x 85 x 80 mm, Einbau, + Drehgriff, rot/gelb, IP55
Kombinationstyp, Isolierstoffgehäuse

Lieferprogramm

Sortiment
Zusatzausrüstung
Untersortiment
Einbaugehäuse
Zubehör
Isolierstoffgehäuse für PKZ
mit rot-gelbem Drehgriff zur Verwendung als NOT-AUS-Schalter nach EN 60204
Schutzart
Front IP55
verwendbar für
PKZM0-…
+NHI oder U oder A
+NHI-E
+L-PKZ0 (2 Stück)
bei Bestellung mit Grundgerät
Hinweise
Mit integrierter PE(N)‐Klemme.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Leergehäuse für Schaltgeräte (EC000712)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Leergehäuse für Schaltgeräte (ecl@ss13-27-37-13-01 [AKN343019])
Werkstoff des Gehäuses
Kunststoff
Breite
85 mm
Höhe
129 mm
Tiefe
125 mm
Mit transparentem Deckel
nein
Geeignet für NOT-AUS
ja
Ausführung
Einbau
Schutzart (IP)
IP55
Schutzart (NEMA)
sonstige

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

ETIM for 081867 Niederspannungsschaltgeräte (EC000712)
Merkmal Wert
Werkstoff des Gehäuses (EF001596) Kunststoff
Breite (EF000008) 85 mm
Höhe (EF000040) 129 mm
Tiefe (EF000049) 125 mm
Mit transparentem Deckel (EF001094) Nein
Geeignet für NOT-AUS (EF001433) Ja
Ausführung (EF000010) Einbau
Schutzart (IP) (EF005474) IP55
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+E-PKZ0-GR Y7-81867 081867 DE_081867.pdf 105 Kbytes +E-PKZ0-GR Y7-81867 081867 DE_081867.pdf
