+E-PKZ0-GR 081867 Y7-81867 EATON ELECTRIC Coffret isolant, +poignée rotative, rouge/jaune, montage encastré... Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+E-PKZ0-GR 081867 Y7-81867 EATON ELECTRIC Coffret isolant, +poignée rotative, rouge/jaune, montage encastré...

+E-PKZ0-GR

081867

Y7-81867

EATON-MOELLER

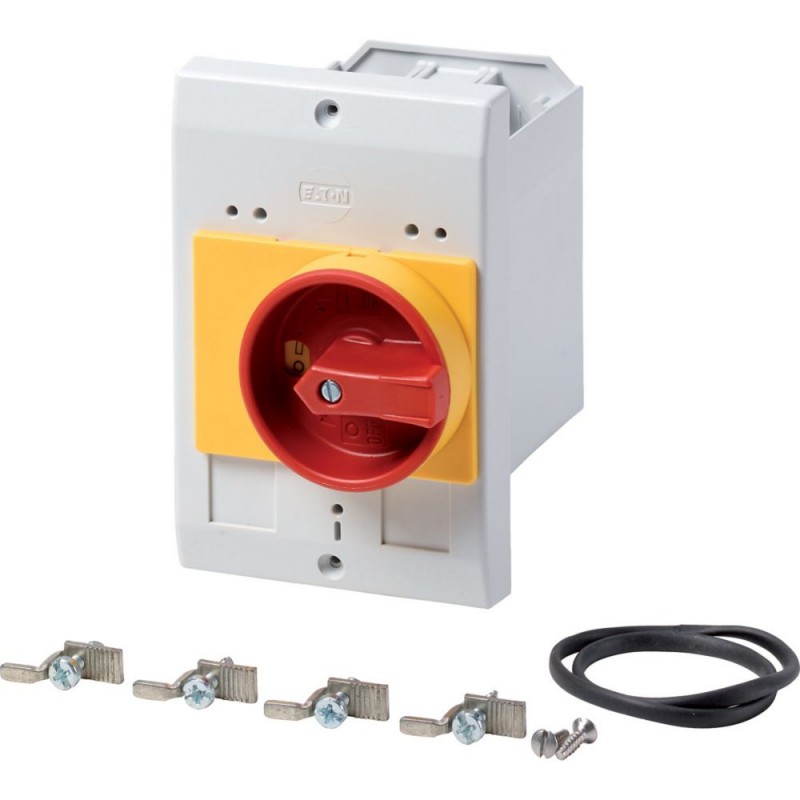

Coffret isolant, +poignée rotative, rouge/jaune, montage encastré. Ne peut être vendu qu'assemblé.

Caisson isolant encastré. Avec bouton rotatif rouge/jaune. Pour PKZM0.

Coffret isolant, +poignée rotative, rouge/jaune, montage encastré

Type combiné, enceinte isolée

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: E-PKZ0-GR 072908

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Coffret isolant, +poignée rotative, rouge/jaune, montage encastré
Type combinaison, coffrets isolants

Gamme de livraison

Gamme
Equipements complémentaires
Autres appareils de la gamme
Boîtiers pour montage encastré
Equipements complémentaires
Coffrets isolants pour PKZ
avec poignée rotative rouge-jaune pour utilisation comme interrupteur d'arrêt d'urgence selon EN 60204
Degré de protection
Face avant IP55
Utilisation pour
PKZM0-…
+NHI ou U ou A
+NHI-E
+L-PKZ0 (2 pièces)
pour commande avec l'appareil de base
Remarques
Avec borne PE(N) intégrée.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+40 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Enveloppe vide pour armoire de distribution (EC000712)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Boîtier vide pour interrupteur (ecl@ss13-27-37-13-01 [AKN343019])
matériau du boîtier/corps
plastique
largeur
85 mm
hauteur
129 mm
profondeur
125 mm
avec couvercle transparent
non
adapté à un arrêt d'urgence
oui
modèle
encastré
indice de protection (IP)
IP55
degré de protection (NEMA)
autre

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

ETIM for 081867 Appareillage industriel basse tension (EC000712)
Caractéristique Valeur
Matériau du boîtier (EF001596) Plastique
Largeur (EF000008) 85 mm
Hauteur (EF000040) 129 mm
Profondeur (EF000049) 125 mm
Avec couvercle transparent (EF001094) Non
Adapté à un arrêt d'urgence (EF001433) Oui
Modèle (EF000010) Encastré
Classe de protection (IP) (EF005474) IP55
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+E-PKZ0-GR Y7-81867 081867 FR_081867.pdf 105 Kbytes +E-PKZ0-GR Y7-81867 081867 FR_081867.pdf
