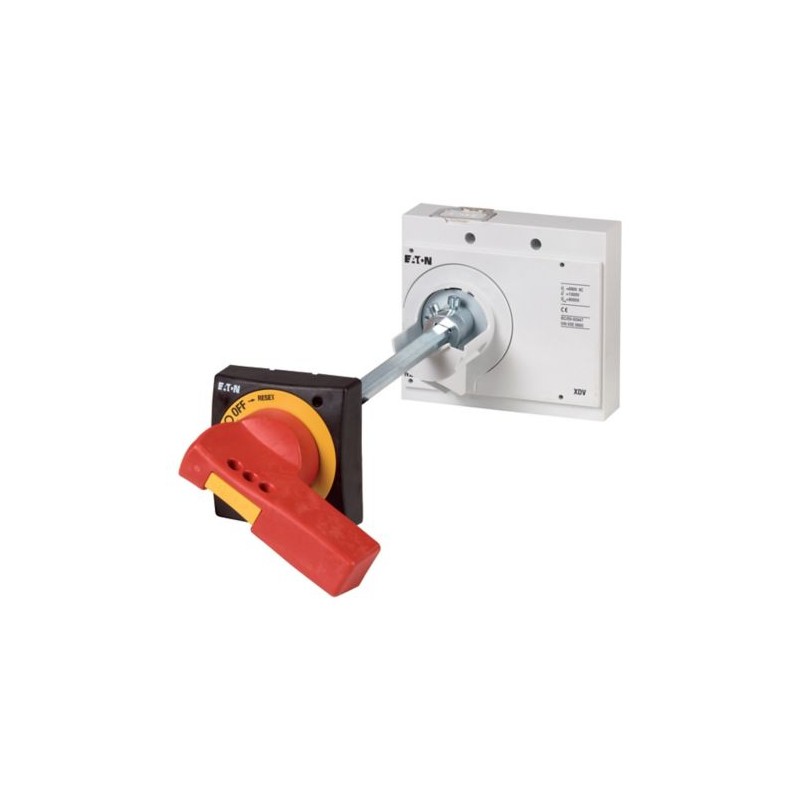

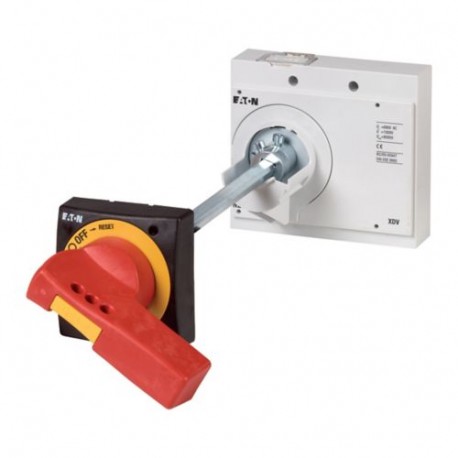

NZM4-XHBR 271842 Y7-271842 EATON ELECTRIC Hauptschalterbausatz, rot Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XHBR 271842 Y7-271842 EATON ELECTRIC Hauptschalterbausatz, rot

NZM4-XHBR

271842

Y7-271842

EATON-MOELLER

Hauptschalterbausatz, rot

NZM4-XHBR

Eaton Moeller series NZM– Kompaktleistungsschalter. Hauptschalterbausatz, rot

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Türkupplung Drehgriff mit Drehantrieb. Verlängerungswelle NZM.. -XV4. Äußere Warntafel/Markierungstafel in deutsch/englisch, schwarzer und gelber Blitz. Externe Warntafel/Markierungstafel kann aufgesteckt werden. Für eine verbesserte Sammelschienen-Tag-Abdeckung auf der Eingangsseite bestellen Sie bitte den IP2X-Schutz gegen Berührung mit einem Finger. Mit roter Türkupplung Drehgriff zur Verwendung des Schalters als Not-Aus-Gerät nach IEC/EN 60204-1, VDE 0113 Teil 1 . Abschließbar in der Position 0 am Griff mit bis zu 3 Vorhängeschlössern. Abschließbare Tür und Verriegelung am Schalter in 0-Stellung. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $235.27
Stückpreis: $235.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
271842
Produkt Länge/Tiefe
250 mm
Produkthöhe
165 mm
Produktbreite
165 mm
Produktgewicht
1.941 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
CE marking
CSA (Class No. 1437-01)
CSA (File No. 22086)
UL listed
UL489
UL (Category Control Number DIHS)
IEC60947
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
EAN
4015082718428
Modellcode
NZM4-XHBR

Produktspezifikationen

Typ
Besondere Merkmale
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Für verbesserte Sammelschienen-Tag-Ummantelung auf der Eingangsseite, bitte IP2X-Schutz gegen Berührung mit dem Finger bestellen.
  • Set zur Verwendung als Hauptschalter
Merkmale
Abschließbar
mit rotem Türkupplungsdrehgriff zum Einsatz des Schalters als NOT-AUS-Einrichtung nach IEC/EN 60204-1, VDE 0113 Teil 1
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Verlängerungsachse
Türkupplungsdrehgriff mit Drehantrieb
Verlängerungsachse NZM…-XV4
schwarz-gelber Blitzpfeil
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
Vorhängeschloss
Rahmen
NZM4
Benutzt mit
NZM4(-4)
N(S)4(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
NOT-HALT
Abdeckungs-/Türtyp
Die Türverriegelung wurde in der verriegelten AUS-Position nicht umgangen.
Türverriegelung in AUS mit max. 3 Vorhängeschlössern
Nachdem die Türverriegelung aktiviert wurde, darf nicht geöffnet werden, wenn das Gerät EINGESCHALTET oder AUSGELÖST ist. Darf nur bei AUS geöffnet werden
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Die Türverriegelung kann nur eingeschaltet werden, wenn die Tür geschlossen ist
Verriegelungsvorrichtung
Abschließbar am Schalter in der Position 0
mit Türverriegelung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 271842 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Ja
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
