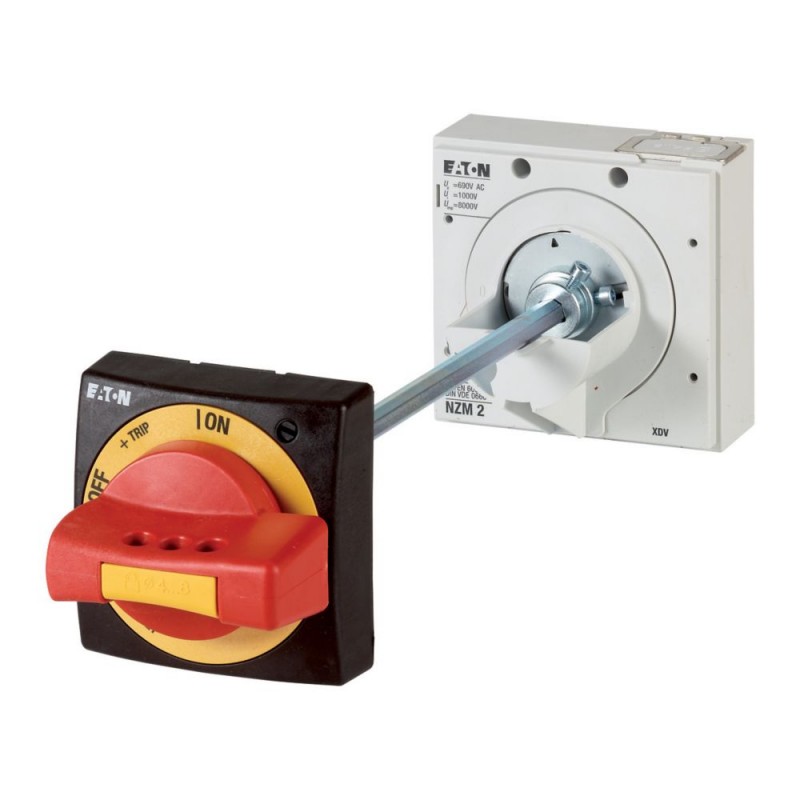

NZM2-XHBR 266633 Y7-266633 EATON ELECTRIC Hauptschalterbausatz, Griff rot, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XHBR 266633 Y7-266633 EATON ELECTRIC Hauptschalterbausatz, Griff rot, Baugrösse 2

NZM2-XHBR

266633

Y7-266633

EATON-MOELLER

Hauptschalterbausatz, Griff rot, Baugrösse 2

NZM2-XHBR

Eaton Moeller series NZM– Kompaktleistungsschalter. Hauptschalterbausatz, Griff rot, Größe 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Türkupplung Drehgriff mit Drehantrieb. Verlängerungswelle NZM.. -XV4. Äußere Warntafel/Markierungstafel in deutsch/englisch, schwarzer und gelber Blitz. Externe Warntafel/Markierungstafel kann aufgesteckt werden. Für eine verbesserte Sammelschienen-Tag-Abdeckung auf der Eingangsseite bestellen Sie bitte den IP2X-Schutz gegen Berührung mit einem Finger. Mit roter Türkupplung Drehgriff zur Verwendung des Schalters als Not-Aus-Gerät nach IEC/EN 60204-1, VDE 0113 Teil 1 . Abschließbar in der Position 0 am Griff mit bis zu 3 Vorhängeschlössern. Abschließbare Tür und Verriegelung am Schalter in 0-Stellung. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $168.60
Stückpreis: $168.60
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
266633
Produkt Länge/Tiefe
190 mm
Produkthöhe
110 mm
Produktbreite
110 mm
Produktgewicht
0.948 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL489
UL (File No. E140305)
IEC60947
CSA (Class No. 1437-01)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CE marking
CSA certified
UL listed
CSA-C22.2 No. 5-09
EAN
4015082666330
Modellcode
NZM2-XHBR

Produktspezifikationen

Typ
Besondere Merkmale
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Für verbesserte Sammelschienen-Tag-Ummantelung auf der Eingangsseite, bitte IP2X-Schutz gegen Berührung mit dem Finger bestellen.
  • Set zur Verwendung als Hauptschalter
Merkmale
mit rotem Türkupplungsdrehgriff zum Einsatz des Schalters als NOT-AUS-Einrichtung nach IEC/EN 60204-1, VDE 0113 Teil 1
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Rot
Ausstattung:
Türkupplungsdrehgriff mit Drehantrieb
Verlängerungsachse NZM…-XV4
schwarz-gelber Blitzpfeil
Außenwarnschild/Bezeichnungsschild in Deutsch/Englisch
Verlängerungsachse
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2(-4)
N(S)2(-4)
PN2(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
NOT-HALT
Abdeckungs-/Türtyp
Die Türverriegelung kann nur eingeschaltet werden, wenn die Tür geschlossen ist
Die Türverriegelung wurde in der verriegelten AUS-Position nicht umgangen.
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Nachdem die Türverriegelung aktiviert wurde, darf nicht geöffnet werden, wenn das Gerät EINGESCHALTET oder AUSGELÖST ist. Darf nur bei AUS geöffnet werden
Türverriegelung in AUS mit max. 3 Vorhängeschlössern
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Abschließbar am Schalter in der Position 0
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 266633 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) rot
Geeignet für NOT-AUS (EF001433) Ja
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XHBR Y7-266633 266633 ES_271779.pdf 3 Mbytes NZM2-XHBR Y7-266633 266633 ES_271779.pdf
