NZM2-XHBR 266633 Y7-266633 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur géné.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XHBR 266633 Y7-266633 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur géné..

NZM2-XHBR

266633

Y7-266633

EATON-MOELLER

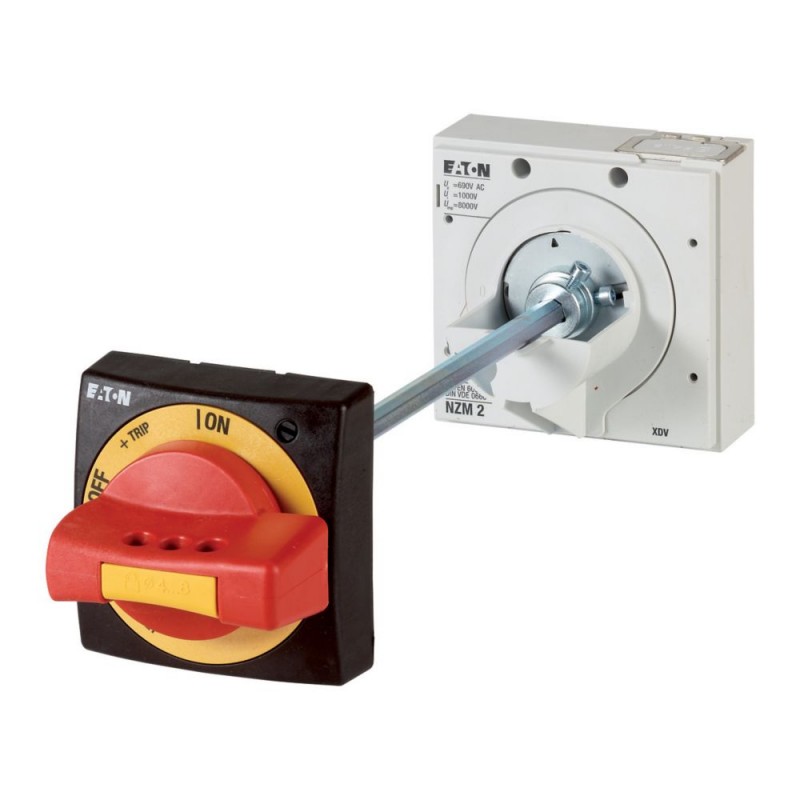

Kit de transformation en interrupteur général en interrupteur général, poignée rouge, taille 2

NZM2-XHBR

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, handle red, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Poignée rotative d’accouplement de porte avec entraînement rotatif. Arbre d’extension NZM.. -XV4. Plaque d’avertissement externe/plaque d’identification en allemand/anglais, clignote noir et jaune. La plaque d’avertissement externe/plaque de marquage peut être clipsée. Pour un carénage amélioré de l’étiquette de jeu de barres du côté principal, veuillez commander une protection IP2X contre le contact avec le doigt. Avec poignée rotative d’accouplement de porte rouge pour l’utilisation de l’interrupteur comme dispositif d’arrêt d’urgence selon IEC/EN 60204-1, VDE 0113 partie 1 . Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Porte verrouillable et dispositif de verrouillage sur l’interrupteur en position 0. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $170.98
Prix unitaire: $170.98
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
266633
Model Code
NZM2-XHBR
EAN
4015082666330
Product Length/Depth
190 mm
Product Height
110 mm
Product Width
110 mm
Product Weight
0.948 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
UL489
UL (File No. E140305)
IEC60947
CSA (Class No. 1437-01)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CE marking
CSA certified
UL listed
CSA-C22.2 No. 5-09

Spécifications du produit

Type
Special features
  • External warning plate/designation label can be clipped on.
  • For enhanced busbar tag shroud on the incomer side, please order IP2X protection against contact with a finger.
  • Kit for use as a main switch
Features
With red door coupling rotary handle for use of switch as emergency switching off device to IEC/EN 60204-1, VDE 0113 part 1
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Red
Fitted with:
Door coupling rotary handle with rotary drive
NZM...-XV4 extension shaft
Black and yellow lightning symbol
External warning plate/marking plate in German/English
Extension shaft
Padlock
Frame
NZM2
Used with
NZM2(-4)
N(S)2(-4)
PN2(-4)
Suitable for
Switch disconnector
Power circuit breaker
Emergency stop
Cover/door type
Door interlock can only be switched ON when the door is closed
Door interlock not defeated in the locked OFF position.
Door interlock can be modified such that it can be defeated from the outside using a screwdriver
After the door interlock is activated, must not be opened while on ON or TRIP. Must only be opened on OFF
Door interlock on OFF with max. 3 padlocks
Locking facility
Lockable on the 0 position on the handle using up to 3 padlocks
With door interlock
Lockable on the switch in the 0 position
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 266633 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Rouge
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XHBR Y7-266633 266633 ES_271779.pdf 3 Mbytes NZM2-XHBR Y7-266633 266633 ES_271779.pdf
