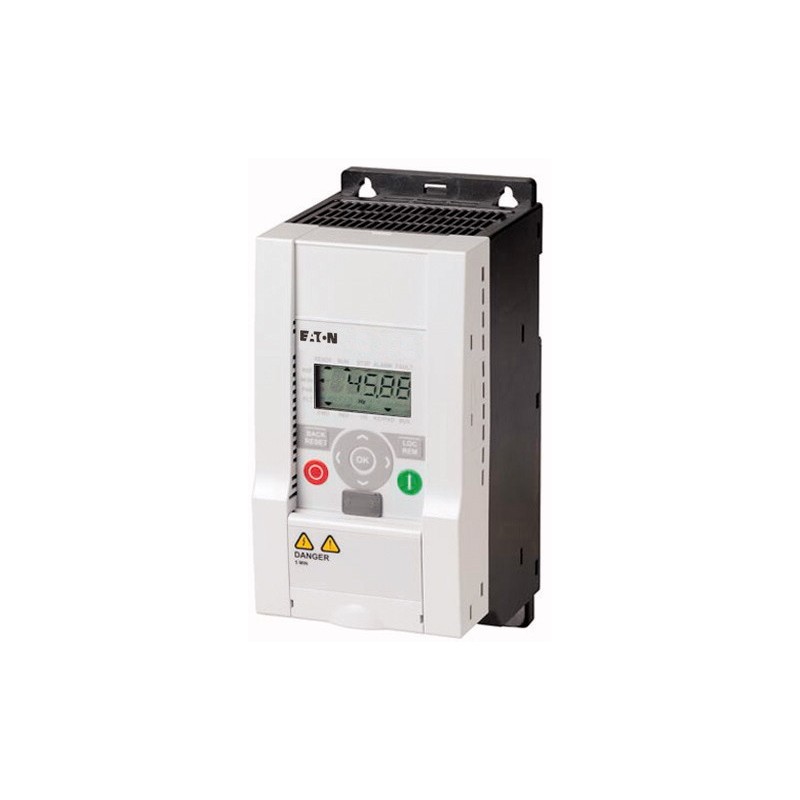

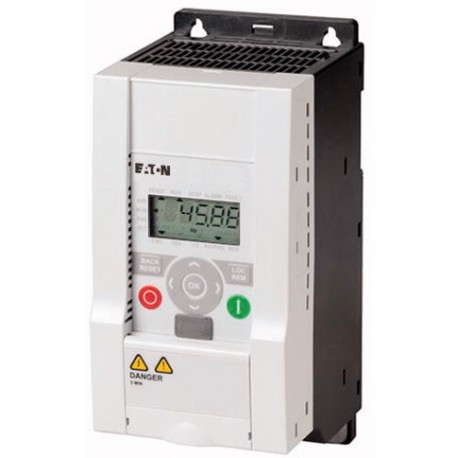

MMX34AA4D3F0-0 121401 EATON MOELLER Frequenzumrichter, 3f (400 V 4.3A 1,5 kW). Filter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MMX34AA4D3F0-0 121401 EATON MOELLER Frequenzumrichter, 3f (400 V 4.3A 1,5 kW). Filter

MMX34AA4D3F0-0

121401

EATON - MOELLER

Verfügbar

Schiff am heute

Frequenzumrichter, 3f (400 V; 4.3A; 1,5 kW). Filter

Mehr Infos


Eingestellte Produkte oder niedrige Zitat

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Zusätzliche Rabatte für registrierte Kunden. * Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  M-MAX (MMX)
Bemessungsbetriebsspannung
  3 AC 400 V
Netzspannung (50/60Hz)
ULNV380 (-15%) - 480 (+10%)
zugeordnete Motorleistung

bei 400 V, 50 Hz
PkW1.5

  Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +50 °C
bei 460 V, 60 Hz
PHP2

  Zugeordnete Motorleistungen für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 (bei 50 Hz) bzw. 1800 min-1 (bei 60 Hz)
Bemessungsbetriebsstrom
IeA4.3
Motornennstrom

bei 400 V, 50 Hz
IeA3.6
bei 440 - 480 V, 60 Hz
IeA3.4
Funk-Entstörfilter
  mit internem Funk-Entstörfilter
Schutzart
  IP20/NEMA 0
Brems-Chopper
  mit internem Brems-Chopper
Baugröße
  FS2
Hinweise
Querverweis Schutzarterhöhung auf IP21/NEMA1 möglich, → Zusatzausrüstung
Technische Daten
Leistungsteil
Netzseite

Anzahl der Phasen
  dreiphasig (z.B. L1, L2, L3)
Netzspannung (50/60Hz)
ULNV380 (-15%) - 480 (+10%)
Netzspannung UL/CSA (45-66 Hz ± 0%)
ULNV323 - 528 (±0%)
Bemessungsbetriebsspannung
  3 AC 400 V
Bemessungsbetriebsstrom
IeA4.3
Eingangsstrom
ILNA5.6
Überlaststrom für 60 s alle 600 s bei 50°C
 A6.5
Anlaufstrom für 2 s alle 20 s bei 50°C
 A8.6
maximaler Ableitstrom zur Erde (PE) ohne Motor
IPEmA25.1
Scheinleistung

Scheinleistung bei Nennbetrieb 400 V
SkVA2.98
Scheinleistung bei Nennbetrieb 480 V
SkVA3.57
zugeordnete Motorleistung

bei 400 V, 50 Hz
PkW1.5
bei 460 V, 60 Hz
PHP2
Bremsmoment

Bremsmoment Standard
  max. 30 % MN
Bremsmoment Gleichstrombremsung
  max. 100 % des Bemessungsbetriebsstrom Ie, einstellbar
Bremsmoment mit externem Bremswiderstand
  max. 100% des Bemessungsbetriebsstrom Ie mit externem Bremswiderstand
minimaler externer Bremswiderstand
Rmin55
Einschaltschwelle für den Bremstransistor
UDCV DC765
Taktfrequenz
fPWMkHz6
einstellbar 1 - 16 (real)
Verlustleistung bei Bemessungsbetriebsstrom
PVW66.4
Wirkungsgrad
 %96
Ausstattung
  Lüfter (geräteintern, temperaturgesteuert)
Baugröße
  FS2
Gewicht
mkg0,700
Technische Daten nach ETIM 5.0
Netzspannung
 V323 - 528
Netzfrequenz
  50/60 Hz
Eingangsphasenzahl
  3
Ausgangsphasenzahl
  3
Max. Ausgangsfrequenz
 Hz320
Bemessungsausgangsspannung
 V400
Bemessungsausgangsstrom
 A4.3
Abgegebene Leistung bei Bemessungsausgangsspannung
 kW1.5
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
 kW1.5
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
 kW1.5
Mit Bedienelement
  ja
Einsatz im Industriebereich zulässig
  ja
Einsatz im Wohn- und Gewerbebereich zulässig
  ja
Unterstützt Protokoll für TCP/IP
  nein
Unterstützt Protokoll für PROFIBUS
  nein
Unterstützt Protokoll für CAN
  nein
Unterstützt Protokoll für INTERBUS
  nein
Unterstützt Protokoll für ASI
  nein
Unterstützt Protokoll für KNX
  nein
Unterstützt Protokoll für MODBUS
  ja
Unterstützt Protokoll für Data-Highway
  nein
Unterstützt Protokoll für DeviceNet
  nein
Unterstützt Protokoll für SUCONET
  nein
Unterstützt Protokoll für LON
  nein
Unterstützt Protokoll für PROFINET IO
  nein
Unterstützt Protokoll für PROFINET CBA
  nein
Unterstützt Protokoll für SERCOS
  nein
Unterstützt Protokoll für Foundation Fieldbus
  nein
Unterstützt Protokoll für EtherNet/IP
  nein
Unterstützt Protokoll für AS-Interface Safety at Work
  nein
Unterstützt Protokoll für DeviceNet Safety
  nein
Unterstützt Protokoll für INTERBUS-Safety
  nein
Unterstützt Protokoll für PROFIsafe
  nein
Unterstützt Protokoll für SafetyBUS p
  nein
Unterstützt Protokoll für sonstige Bussysteme
  nein
Anzahl der HW-Schnittstellen Industrial Ethernet
  0
Anzahl der HW-Schnittstellen PROFINET
  0
Anzahl der HW-Schnittstellen seriell RS-232
  0
Anzahl der HW-Schnittstellen seriell RS-422
  0
Anzahl der HW-Schnittstellen seriell RS-485
  1
Anzahl der HW-Schnittstellen seriell TTY
  0
Anzahl der HW-Schnittstellen USB
  0
Anzahl der HW-Schnittstellen parallel
  0
Anzahl der HW-Schnittstellen sonstige
  0
Mit optischer Schnittstelle
  nein
Mit PC-Anschluss
  ja
Bremschopper integriert
  ja
4-Quadrantenbetrieb möglich
  nein
Art des Umrichters
  U-Umrichter
Schutzart (IP)
  IP20
Höhe
 mm195
Breite
 mm90
Tiefe
 mm102
Relative symmetrische Netzfrequenztoleranz
 %0
Relative symmetrische Netzspannungstoleranz
 %0
Approbationen
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E134360
UL Category Control No.  NMMS, NMMS7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  3211-06
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  3~ 480 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP20; optionally UL/CSA NEMA 1
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL04020006Z Frequenzumrichter MMX, Baugrößen 1, 2 und 3

MN04020001Z Frequenzumrichter M-Max, Handbuch








Datasheet - PDF

Title:Language:Size:Type:
pdf-MMX34AA4D3F0-0 Frequenzumrichter, 3-phasig, 400 V, 4,3 A, 1,5 kW - EATON - MMX34AA4D3F0-0 - 121401German180 Kbytespdf-MMX34AA4D3F0-0 Frequenzumrichter, 3-phasig, 400 V, 4,3 A, 1,5 kW - EATON - MMX34AA4D3F0-0 - 121401
