> EATON - MOELLER>MMX34AA4D3F0-0 121401 ELECTRIC conversor de frequência, 3-F (400V 4.3A 1,5 kW). Filtro
Produto anterior Próximo produto

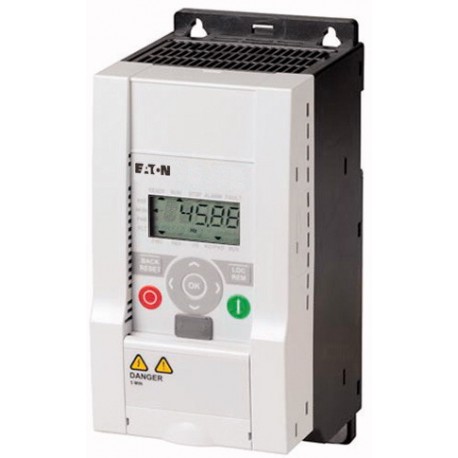

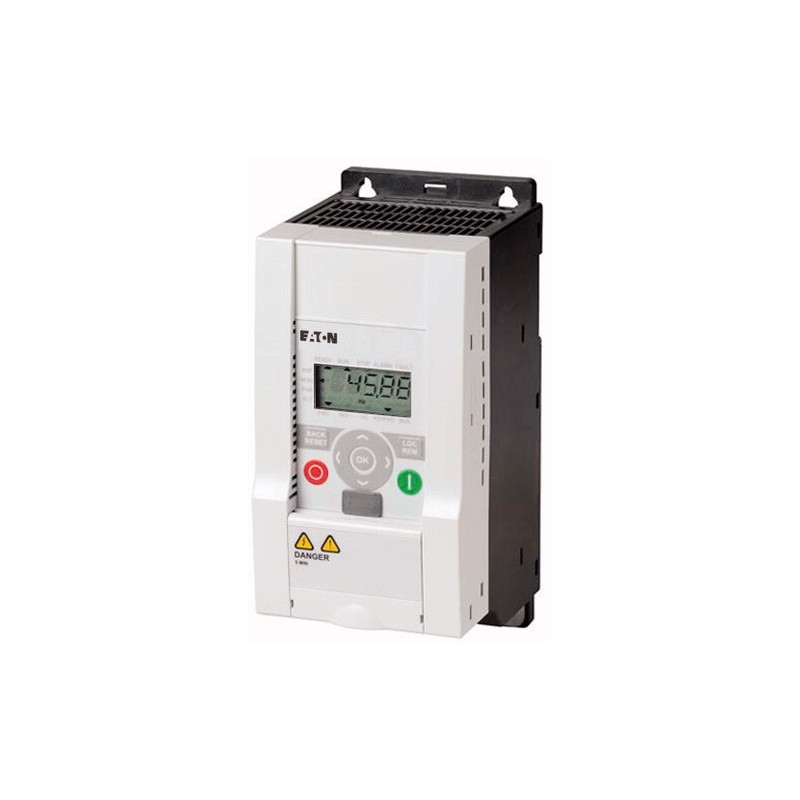

MMX34AA4D3F0-0 121401 EATON ELECTRIC conversor de frequência, 3-F (400V 4.3A 1,5 kW). Filtro Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MMX34AA4D3F0-0 121401 EATON ELECTRIC conversor de frequência, 3-F (400V 4.3A 1,5 kW). Filtro

MMX34AA4D3F0-0

121401

EATON-MOELLER

conversor de frequência, 3-F (400V; 4.3A; 1,5 kW). Filtro

Inversor de frequência, Tensão de rede (50/60Hz): LSN = 380 (-15%) - 480 (+10%) V, Grau de proteção: IP20/NEMA 0, Equipado com: Ventilador (interno, com controle de temperatura), Tamanho do painel: FS2

Mais detalhes


Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 M-MAX (MMX)
Tensão nominal de operação
 3 AC 400 V
Tensão da rede (50/60Hz)
 ULN V 380 (-15%) - 480 (+10%)
Atribuída classificação do motor
em 400 V, 50 Hz
 P kW 1.5
Corrente operacional nominal a uma frequência de operação de 6 kHz e a uma temperatura ambiente de +50 °C
em 460 V, 60 Hz
 P PS 2
Atribuída classificação do motor normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1(50 Hz) ou 1800 min-1(60 Hz)
Corrente operacional nominal
 Eue Um 4.3
Corrente nominal do motor
em 400 V, 50 Hz
 EuM Um 3.6
em 440 - 480 V, 60 Hz
 EuM Um 3.4
Filtros de supressão de interferências de rádio
 com rádio interno de filtros de supressão de interferência
Grau de Proteção
 IP20/NEMA 0
Chopper de travagem
 com chopper de travagem interno
Tamanho de quadro
 FS2
Notas
na de na
Dados técnicos
Seção de alimentação
Entrada
Número de fases
 três-fase (e.g. L1, L2, L3)
Tensão da rede (50/60Hz)
 ULN V 380 (-15%) - 480 (+10%)
Tensão de rede UL/CSA (45-66 Hz ± 0%)
 ULN V 323 - 528 (±0%)
Tensão nominal de operação
 3 AC 400 V
Corrente operacional nominal
 Eue Um 4.3
Corrente de entrada
 EuLN T 5.6
Sobrecarga de corrente para 60 s a cada 600 s, a 50 °C
 T 6.5
Corrente de partida por 2 s a cada 20 s, a 50 °C
 T 8.6
Máxima corrente de fuga à terra (PE), sem motor
 EuPE mA 25.1
Potência aparente
Potência aparente nominal de operação de 400 V
 S kVA 2.98
Potência aparente nominal de operação de 480 V
 S kVA 3.57
Atribuída classificação do motor
em 400 V, 50 Hz
 P kW 1.5
em 460 V, 60 Hz
 P PS 2
O torque de frenagem
Padrão torque de frenagem
 max. 30 % MN
O torque de frenagem CC
 max. 100% de corrente operacional nominal eue,variável
O torque de frenagem externas com resistência de travagem
 Max. 100% de corrente operacional nominal euecom resistor de frenagem externo
mínimo de resistência de travagem externa
 Rmin na de na 55
Ajuste de limiar para o transistor de frenagem
 UDC V DC 765
Frequência de comutação
 fPWM kHz 6
ajustável de 1 - 16
Dissipação de calor na corrente operacional nominal
 PV W 66.4
Eficiência
 % 96
Equipado com
 Fã (interna, temperatura controlada)
Tamanho de quadro
 FS2
Peso
 m kg 0,700
Dados técnicos ETIM 5.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / controlador de Frequência =< 1 kV (EC001857)
De engenharia elétrica, automação, controle de processo / engenharia Elétrica da unidade / Static / conversor de frequência Estático do conversor de freqüência = < 1 kv (ecl@ss8-27-02-31-01 [AKE177010])
Tensão da rede
 V 323 - 528
Frequência
 50/60 Hz
Número de fases entrada
 3
O número de fases de saída
 3
Max. frequência de saída
 Hz 320
Tensão nominal de saída
 V 400
Medição de corrente de saída
 Um 4.3
Potência de saída em tensão nominal de saída
 kW 1.5
Max. saída em quadrática de carga na tensão nominal de saída
 kW 1.5
Max. saída linear de carga na tensão nominal de saída
 kW 1.5
Com a unidade de controlo
 Sim
Aplicação na área industrial permitidos
 Sim
De aplicações domésticas e comerciais, área permitida
 Sim
Suporte de protocolo para TCP/IP
 Nenhum
Suporte de protocolo para PROFIBUS
 Nenhum
Suporte de protocolo para PODE
 Nenhum
Suporte de protocolo para INTERBUS
 Nenhum
Suporte de protocolo para a ASI
 Nenhum
Suporte de protocolo para KNX
 Nenhum
Suporte de protocolo para MODBUS
 Sim
Suporte de protocolo de Dados-de-Estrada
 Nenhum
Suporte de protocolo para DeviceNet
 Nenhum
Suporte de protocolo para SUCONET
 Nenhum
Suporte de protocolo de LON
 Nenhum
Suporte de protocolo para PROFINET IO
 Nenhum
Suporte de protocolo para PROFINET CBA
 Nenhum
Suporte de protocolo para SERCOS
 Nenhum
Suporte de protocolo Foundation Fieldbus
 Nenhum
Suporte de protocolo de rede EtherNet/IP
 Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
 Nenhum
Suporte de protocolo de Segurança do DeviceNet
 Nenhum
Suporte de protocolo para INTERBUS-Segurança
 Nenhum
Suporte de protocolo para PROFIsafe
 Nenhum
Suporte de protocolo para SafetyBUS p
 Nenhum
Suporte de protocolo para outros sistemas de bus
 Nenhum
Número de HW-interfaces Ethernet industrial
 0
Número de HW-interfaces PROFINET
 0
Número de HW-interfaces RS-232
 0
Número de HW-interfaces RS-422
 0
Número de HW-interfaces RS-485
 1
Número de HW-interfaces serial TTY
 0
Número de HW-interfaces USB
 0
Número de HW-interfaces paralela
 0
Número de HW-outras interfaces
 0
Com interface óptica
 Nenhum
Com ligação a PC
 Sim
Integrado a resistência de travagem
 Sim
4-quadrante de operação possível
 Nenhum
Tipo de conversor
 U conversor
Grau de proteção (IP)
 IP20
Altura
 mm 195
Largura
 mm 90
Profundidade
 mm 102
Em relação simétrica net tolerância de frequência
 % 0
Em relação simétrica corrente líquida tolerância
 % 0
Aprovações
Padrões De Produto UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº. E134360
UL Controlo de Categoria Nenhuma. NMMS, NMMS7
CSA Arquivo. UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma. 3211-06
América Do Norte Certificação Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte Nenhum
Adequado para Ramo de circuitos
Max. Tensão Nominal 3~ 480 V CA IEC: TN-S UL/CSA: Y (Solidamente Aterrado Wey)
Grau de Proteção IEC: IP20; opcionalmente, UL/CSA NEMA 1
Dimensões
IL04020006Z MMX unidades de frequência ajustável, tamanho 1, 2 e 3
>
>
>
>
>
>
>
>>

ETIM for 121401 Componentes industriais para Baixa Tensão (EC001857)
Característica Valor
Tensão de rede (intervalo) (EF006780) 323 V
Frequência da rede (standard) (EF006783) 50/60 Hz
Número de fases de entrada (EF007117) 3
Número de fases de lançamento (EF006998) 3
Frequência de saída max. (EF007350) 320 Hz
Máx. voltagem de saída (EF009560) 400 V
Corrente nominal de saída I2N (EF009561) 4.3 A
Máx. saída com carga quadrática na tensão de saída nominal (EF007366) 1.5 kW
Máx. saída com carga linear à tensão de saída nominal (EF007364) 1.5 kW
Tolerância de frequência relativa da rede simétrica (EF007454) 0 %
Com unidade de controlo (EF001538) Sim
Aplicação em área industrial permitida (EF007294) Sim
Aplicação na área doméstica e comercial permitida (EF007295) Sim
Suporta o protocolo TCP/IP (EF003050) Não
Suporta o protocolo PROFIBUS (EF003052) Não
Suporta o protocolo CAN (EF003053) Não
Suporta o protocolo INTERBUS (EF003054) Não
Suporta o protocolo ASI (EF003051) Não
Suporta o protocolo KNX (EF003055) Não
Suporta o protocolo MODBUS (EF003057) Sim
Suporta o protocolo Data-Highway (EF003058) Não
Suporta o protocolo DeviceNet (EF003059) Não
Suporta o protocolo SUCONET (EF003060) Não
Suporta protocolo LON (EF003017) Não
Suporta o protocolo PROFINET IO (EF007525) Não
Suporta o protocolo PROFINET CBA (EF007524) Não
Suporta o protocolo SERCOS (EF006657) Não
Suporta o protocolo o Foundation Fieldbus (EF007522) Não
Suporta o protocolo Ethernet/IP (EF007521) Não
Protocolo de suporte à segurança da interface AS no trabalho (EF007519) Não
Suporta o protocolo DeviceNet Safety (EF007520) Não
Suporta o protocolo INTERBUS-Safety (EF006662) Não
Suporta o protocolo PROFIsafe (EF007526) Não
Suporta o protocolo SafetyBUS p (EF007527) Não
Suporta o protocolo BACnet (EF011944) Não
Suporta o protocolo outros sistemas de barramento (EF003062) Não
Número de interfaces industriais HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS-232 (EF003021) 0
Número de interfaces HW RS-422 (EF003022) 0
Número de interfaces HW RS-485 (EF003023) 1
Número de interfaces HW de série TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW paralelas (EF003026) 0
Número de interfaces HW outras (EF003027) 0
Com interface ótica (EF003028) Não
Com conexão ao PC (EF006107) Sim
Resistência à rutura integrada (EF007293) Sim
Possível operação em 4 quadrantes (EF006803) Não
Tipo de conversor (EF006978) Conversor U
Grau de proteção (IP) (EF005474) IP20
Grau de proteção (NEMA) (EF011959) 1
Altura (EF000040) 195 mm
Largura (EF000008) 90 mm
Profundidade (EF000049) 105 mm
