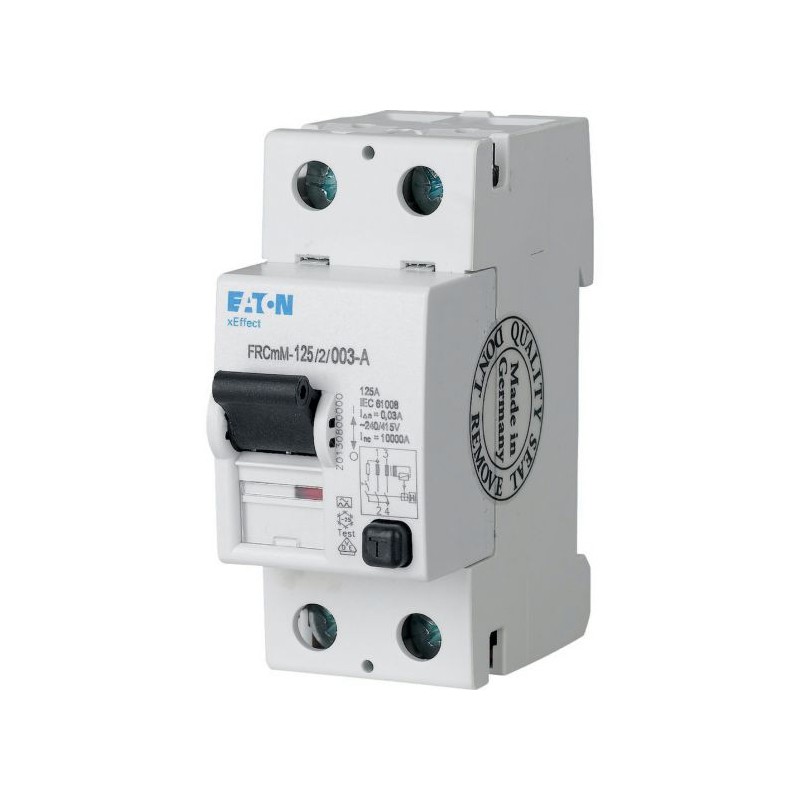

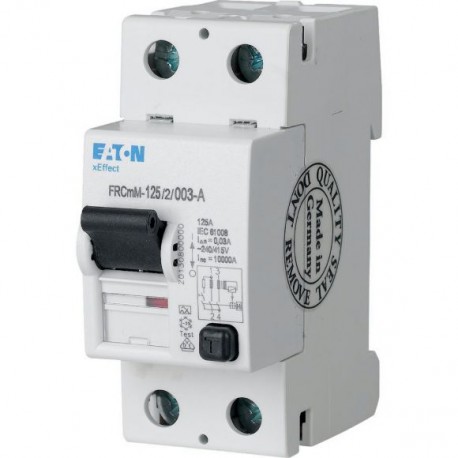

FRCMM-125/2/01 187811 Y7-187811 EATON ELECTRIC FI-Schalter, 125A, 2p, 100mA, Typ AC
FRCMM-125/2/01
187811
Y7-187811
EATON-MOELLER
FI-Schalter, 125A, 2p, 100mA, Typ AC
FRCMM-125/2/01
Eaton Moeller series xEffect – FRCmM-125 Typ A RCCB. FI-Schutzschalter (RCCB), 125A, 2p, 100mA, Typ AC
Fehlerstromschutzschalter, 2-polig, Bemessungsstrom In:, Bemessungskurzschlussfestigkeit Icn: 10 mit Vorsicherung kA, Bemessungsfehlerstrom IΔN: 0,1 A
Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter
Modulare Schaltanlage - Industrie
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller series xEffect - FRCmM-125 Type A RCCB
Katalognummer
187811
Produkt Länge/Tiefe
90 mm
Produkthöhe
80 mm
Produktbreite
40 mm
Produktgewicht
0.27 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EAN
4015081854950
Modellcode
FRCMM-125/2/01
Delivery program
Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
125 A
Bemessungskurzschlussfestigk.
10 kA mit Vorsicherung
Fehlerstromwert
100 mA
Empfindlichkeitstyp
Wechselstromempfindlich
Impulsstromfestigkeit
bedingt stoßstromfest 250 A
250 A (8/20 μs) stoßstromfest
250 A (8/20 μs) stoßstromfest
Typ
- FRCmM-125
- Fehlerstromschutzschalter
- Typ Wechselstrom
Technical data - electrical
Nennspannung (IEC/EN 60947-2)
240 V AC
Bemessungsbetriebsspannung (Ue) - max
240 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.1 A
Bemessungsfehlerstrom - max
0.1 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
125 A (max. zulässige Vorsicherung)
Ableitstromtyp
AC
Bemessungsfehlerschaltvermögen
1250 A
Zulässige Überlast der Vorsicherung - max
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
184 V AC - 250 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge
Technical data - mechanical
Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
77.5 mm
Montagemethode
Schnelle Befestigung für DIN-Schiene EN 50022
DIN-Schiene
DIN-Schiene
Einbaulage
beliebig
Schutzart
IP20
IP20, IP40 mit passendem Gehäuse
IP20, IP40 mit passendem Gehäuse
Statusanzeige
Umschalter Mittelstellung
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschlusskapazität (eindrähtig)
1.5 mm² - 16 mm² (2x)
1,5 mm² - 50 mm²
1,5 mm² - 50 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
50 mm²
Anschlusskapazität (mehrdrähtig)
1.5 mm² - 16 mm² (2x)
1,5 mm² - 5 mm²
1,5 mm² - 5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Farbe Kontaktstellungsanzeige
Rot/Grün
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2
Design verification as per IEC/EN 61439 - technical data
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
125 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
18 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Design verification as per IEC/EN 61439
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Additional information
Merkmale
Zusatzeinrichtungen möglich
FI-Schutzschalter
FI-Schutzschalter
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
- Stromprüfzeichen gemäß Beschriftung
- Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2.2 % je 1 °C
Benutzt mit
Typ Wechselstrom
FRCmM-125
Fehlerstromschutzschalter
FRCmM-125
Fehlerstromschutzschalter
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 2 |
| Bemessungsspannung (EF000228) | 240 V |
| Bemessungsstrom (EF000227) | 125 A |
| Bemessungsfehlerstrom (EF002358) | 0.1 A |
| Bemessungsisolationsspannung Ui (EF001366) | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Verlustleistung (EF005387) | None W |
| Montageart (EF000003) | DIN rail |
| Fehlerstrom-Typ (EF002560) | AC |
| Selektiver-Typ (EF002561) | false |
| Kurzzeitverzögerter Typ (EF003604) | false |
| Kurzschlussfestigkeit (Icw) (EF002562) | 10 kA |
| Stoßstromfestigkeit (EF002564) | 0.25 kA |
| Spannungsart (EF000187) | AC |
| Mit Verriegelungsvorrichtung (EF007385) | true |
| Frequenz (EF005455) | 50 Hz |
| Zusatzeinrichtungen möglich (EF008148) | true |
| Schutzart (IP) (EF005474) | IP20 |
| Breite in Teilungseinheiten (EF002950) | 2 |
| Einbautiefe (EF000218) | 77.5 mm |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Verschmutzungsgrad (EF002570) | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 1.5 mm² |
| RAL-Nummer (ähnlich) (EF003882) | 7035 |
| Explosionsgeschützt (EF004663) | false |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FRCMM-125/2/01 Y7-187811 187811 DE_187811.pdf | 119 Kbytes |
|
