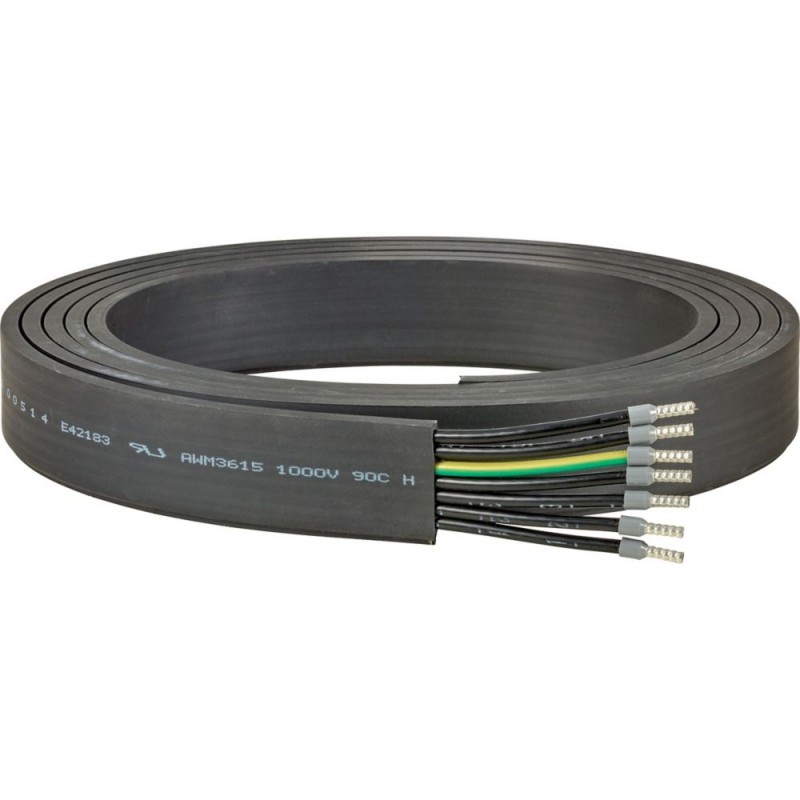

RA-C1-7X4HF 230860 EATON MOELLER Rapid Link 4 Kabel plano 400V / 24V 7x4mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RA-C1-7X4HF 230860 EATON MOELLER Rapid Link 4 Kabel plano 400V / 24V 7x4mm

RA-C1-7X4HF

230860

EATON - MOELLER

100

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Rapid Link 4 - Kabel plano 400V / 24V 7x4mm

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Netzanschluss an Flachleitung RA-C1
Untersortiment
  Flachleitung
Grundfunktion
  für die dezentrale Energieversorgung 400 V AC/24 V DC oder AS-Interface
Beschreibung
  halogenfrei, 7 x 4 mm2
verwendbar für

verwendbar für
  RA-C1…
Hinweise Frei von lackbenetzungsstörenden Substanzen
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC 60332-1
DIN VDE 0295 Klasse 6
DIN VDE 0281 Teil 404
Schutzart
  IP65
IEC/EN 60529
Umgebungstemperatur

Betrieb
ϑ°C-15 - +50
Lagerung
ϑ°C-5 - +70
Einbaulage
  beliebig
Flammwidrigkeit, Brandfortleitung
  selbstverlöschend nach IEC 60332-1
Beständigkeit gegen Öle und Säuren
  nach VDE 0473, Teil 811-2-1
Mantel
  Werkstoff nach DIN VDE 0282, EVA-Mischung EM4, schwarz
Mindestbiegeradius
 mm18
Kabelgewicht
 kg/km440
Außenabmessungen L x B x H
 mmL x 34.8 x 6.0
Hauptstromkreis
Bemessungsbetriebsspannung
Ue 500 V AC
Bemessungsbetriebsstrom
IeA25
Leitungsschutzorgan
 TypPKE32/XTU-32
PKZM0-25
FAZ-C25/3
Steuerstromkreis
Bemessungsbetriebsspannung
UeV24 V DC
Bemessungsbetriebsstrom
IeA25
Anschlussleitung
Mindestbiegeradius
 mm18
Beständigkeit gegen Öle und Säuren
  nach VDE 0473, Teil 811-2-1
Flammwidrigkeit, Brandfortleitung
  selbstverlöschend nach IEC 60332-1
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-15
Betriebsumgebungstemperatur max.
 °C50
Technische Daten nach ETIM 6.0
Leiter-Nennquerschnitt
 mm²4
Leiter-Klasse
  Kl.5 = feindrähtig
Ader-Zahl
  7
Ader-Isolation
  -
Ader-Kennzeichnung
  Ziffern
Schutzleiter
  nein
Schirm
  nein
Mantel-Material
  Gummi (EVA)
Mantel-Farbe
  schwarz
Halogenfrei nach EN 60754-1/2
  ja
Flammwidrig
  nach EN 60332-1-2
Raucharm nach EN 61034-2
  nein
Ölbeständig nach EN 60811-404
  ja
Leitungs-Breite ca.
 mm34.8
Leitungs-Höhe ca.
 mm6
Zul. Kabelaußentemperatur, in Bewegung
 °C-15 - 50
Nennspannung U0
 V450
Nennspannung U
 V750
Weitere Produktinformationen (Verlinkungen)
AWA2190-1936 Rapid Link: Speed Control Unit

AWB2190-1430 Schalt- und Installationssystem Rapid Link




Datasheet - PDF

Title:Language:Size:Type:
pdf-RA-C1-7X4HF Netzanschluss an Flachleitung für die Energieversorgung 400 V AC/24 V - EATON - RA-C1-7X4HF -German135 Kbytespdf-RA-C1-7X4HF Netzanschluss an Flachleitung für die Energieversorgung 400 V AC/24 V - EATON - RA-C1-7X4HF -
