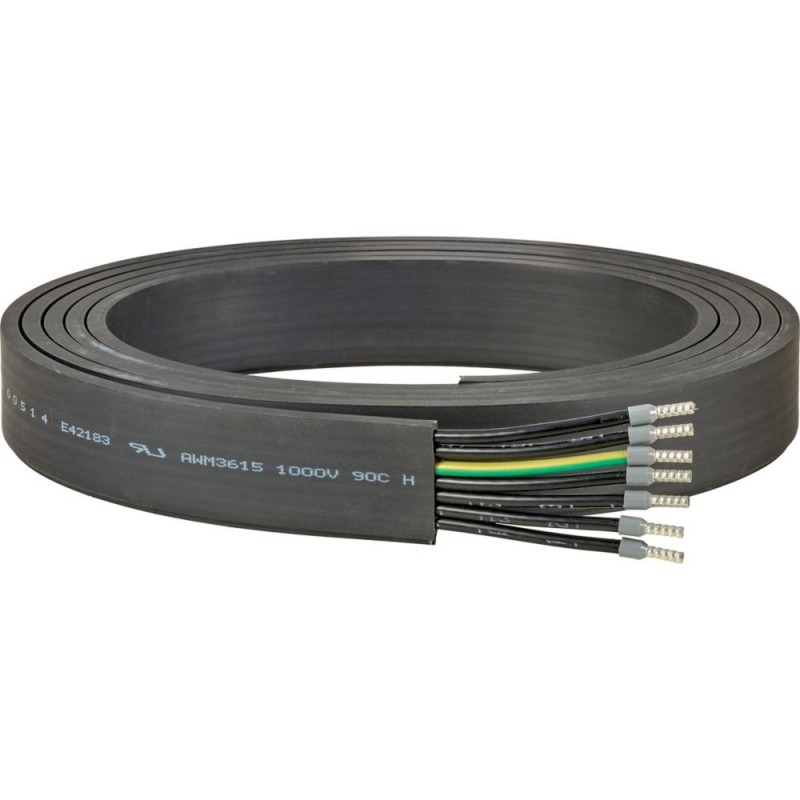

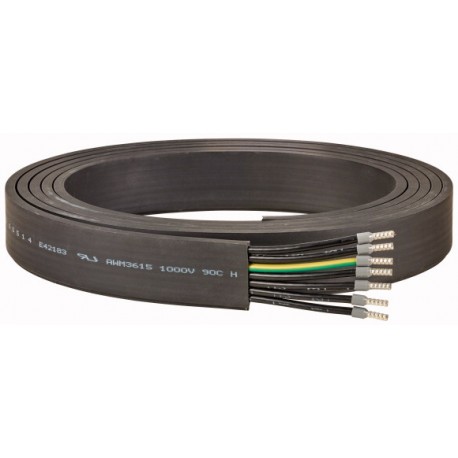

RA-C1-7X4HF 230860 Y7-230860 EATON ELECTRIC Fazer a ligação rápida 4 Cabo plano 400V / 24V 7x4mm
RA-C1-7X4HF
230860
Y7-230860
EATON-MOELLER
Fazer a ligação rápida 4 - Cabo plano 400V / 24V 7x4mm
Link Rápido 4.0. Cabo plano 7x4qmm. Sem halogênio
Cabo plano, 7x4qmm, sem halogênio
Cabo plano para alimentação remota, sem halogênio
Cabos / Condutores > Cabo de energia menos 1 kV, para o uso móvel
Acionadores Rapid Link
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton Moeller® series Rapid Link Accessory Flat cable
Catalog Number
230860
EAN
4015082308605
Product Length/Depth
1000 mm
Product Height
6 mm
Product Width
34.8 mm
Product Weight
0.44 kg
Certifications
EN 60811-100
EN 60332-1
EN 60754-1
EN 60332-1
EN 60754-1
Catalog Notes
VDE 0473, Part 811-2-1 (Resistance to oils and acids)
Model Code
RA-C1-7X4HF
Especificações do produto
Features
Halogen free (acc. EN 60754-1/2)
Fitted with:
Protective conductor
Voltage rating
750 V AC
Conductor category
Class 5 = flexible
Shape
Round
Core identification
Colour
Functions
For 400 V AC/24 V DC decentralized power supply or AS-Interface
Wire size
0
Core insulation material
Other
Euro class acidity (EN 13501-6)
None
Euro class flaming droplets/particles (EN 13501-6)
None
Flame retardant
Self-extinguishing
Outer sheath color
Black
Shape of conductor
Round
Cable geometry
Flat
Conductor material
Copper
Reaction-to-fire class (EN 13501-6)
None
Conductor surface
Bare
Specification material outer sheath
Other
Stranding element
No
Nominal cross section (conductor)
2.5 mm²
Nominal voltage U
480 V
Nominal voltage U0
480 V
Number of cores
7
Outer diameter - approximate
0 mm
Permissible ambient temperature - max
55 °C
Permissible ambient temperature - min
-5 °C
Permitted bending radius, moving application with forced guidance - min
0 mm
Permitted bending radius, moving application with free movement - min
0 mm
Permitted bending radius, stationary application/permanent installation - min
0 mm
Permitted temperature of outer cable (assembled) without vibration - max
55 °C
Permitted temperature of outer cable (assembled) without vibration - min
-10 °C
Permitted temperature of outer cable (assembling/handling) - max
55 °C
Permitted temperature of outer cable (assembling/handling) - min
-10 °C
Product category
Power supply
Outer sheath material
Ethylen-Vinylacetat-Copolymer (EVA) mixture (according to DIN VDE 0282)
Nominal cross section (conductor, AWG)
14
Screen over stranding
None
Screen over stranding element
None
Reinforcement material
None
Smoke development class (EN 13501-6)
None
Conductor resistance at 20 °C
0 kΩ
Rolled out cable width
50 mm
Number of stranding elements
0
Number of pilot/reduced conductors
0
Protective barrier
Other
Number of strands per conductor
7
Strand diameter
2.5 mm
| Característica | Valor |
|---|---|
| Material do condutor (EF001622) | Cobre |
| Superfície do condutor (EF010804) | Nu |
| Tamanho AWG (EF011789) | 0 |
| Secção transversal nominal do condutor (AWG) (EF011790) | 14 kcmil |
| Secção nominal do condutor (EF000060) | 2.5 mm² |
| Classe do condutor (EF001632) | Classe 5 - núcleo flexível de fio fino |
| Número de fios por condutor (EF017357) | 7 |
| Diâmetro do fio (EF017358) | 2.5 mm |
| Número de núcleos (EF001792) | 7 |
| Número de elementos de fiação (EF001688) | 0 |
| Ecrã sobre os elementos cablados (EF001623) | Nenhum |
| Elemento cablado (EF001617) | Não |
| Ecrã sobre a cablagem (EF001624) | Nenhum |
| Material do isolamento do condutor (EF000061) | Outro |
| Especificação do isolamento do condutor (EF011805) | Outro |
| Marcação dos condutores de acordo com HD 308 S2 (EF013766) | Não |
| Identificação do núcleo (EF000067) | Cor |
| Com condutor de proteção (EF007468) | Sim |
| Condutor de continuidade (EF001029) | Não |
| Elemento de suspensão (EF001794) | Nenhum |
| Material da bainha (EF001625) | Outro |
| Especificação do material da bainha exterior (EF011806) | Outro |
| Cor da bainha externa (EF001618) | Preto |
| Ecrã (EF001791) | Não |
| Geometria do cabo (EF013532) | Plano |
| Barreira de proteção (EF003804) | Outro |
| Resistente à torção (EF001687) | Não |
| Retardador de chama de acordo com IEC 60332-1-2 (EF016492) | Não |
| Retardador de chama de acordo com IEC 60332-3-21 (Cat A F/R) (EF016493) | Não |
| Retardador de chama de acordo com IEC 60332-3-22 (Cat A) (EF016494) | Não |
| Retardador de chama de acordo com IEC 60332-3-23 (Cat B) (EF016495) | Não |
| Retardador de chama de acordo com IEC 60332-3-24 (Cat C) (EF016496) | Não |
| Retardador de chama de acordo com IEC 60332-3-25 (Cat D) (EF016497) | Não |
| Baixa emissão de fumos (de acordo com a IEC 61034-2) (EF003799) | Não |
| Sem halogéneo de acordo com a norma EN IEC 60754-1 (EF016498) | Não |
| Sem halogénios (de acordo com a IEC 60754-2) (EF003792) | Não |
| Sem halogéneo de acordo com EN IEC 60754-3 (EF016500) | Não |
| Classe de reação ao fogo de acordo com a EN 13501-6 (EF011577) | Nenhum |
| Reacção ao fogo de acordo com a EN 13501-6: Produção de fumo (EF011578) | Nenhum |
| Gotas/partículas de chamas da classe do euro de acordo com EN 13501-6 (EF011579) | Nenhum |
| Acidez da classe Euro de acordo com a EN 13501-6 (EF011580) | Nenhum |
| Resistente a óleo (conforme IEC 60811-404) (EF009770) | Não |
| Resistente a baixas temperaturas (de acordo com a EN 60811-504+505+506) (EF009771) | Não |
| Número de condutores piloto/seção reduzida (EF001697) | 0 |
| Largura aproximada do cabo (EF003796) | 50 mm |
| Altura aproximada do cabo (EF003797) | 6 mm |
| Diâmetro externo aprox. (EF003921) | 0 mm |
| Raio mín. de curvatura permitido, aplicação móvel com orientação forçada (EF011801) | 0 mm |
| Raio mín. de curvatura permitido, aplicação móvel/movimento livre (EF011802) | 0 mm |
| Raio mín. de curvatura permitido, aplicação estática/instalação permanente (EF011803) | 0 mm |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -10 °C |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -10 °C |
| Tensão nominal Uo (EF001790) | 480 V |
| Tensão nominal U (EF001615) | 480 V |
| Forma do condutor (EF001620) | Redondo |
