> EATON - MOELLER>Modulare Schaltanlage - Industrie >PFDM-125/4/003-A 235920 FRCDM-40/4/003-G/A ELECTRIC FI-Schalter, 125A, 4p, 30mA, Typ A
Vorheriges Produkt Nächstes Produkt

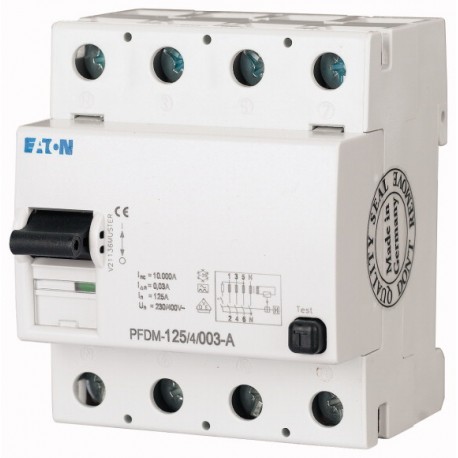

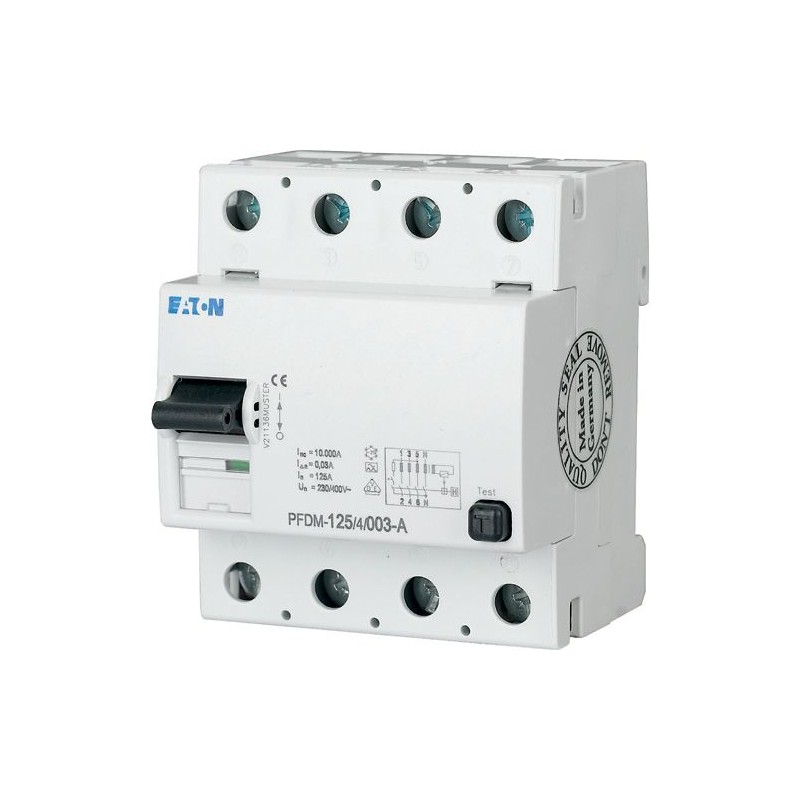

PFDM-125/4/003-A 235920 FRCDM-40/4/003-G/A EATON ELECTRIC FI-Schalter, 125A, 4p, 30mA, Typ A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFDM-125/4/003-A 235920 FRCDM-40/4/003-G/A EATON ELECTRIC FI-Schalter, 125A, 4p, 30mA, Typ A

PFDM-125/4/003-A

235920

FRCDM-40/4/003-G/A

EATON-MOELLER

FI-Schalter, 125A, 4p, 30mA, Typ A

Moderner Fehlerstromschutzschalter für den Nennstrombereich 125 A, für Fehler- und Zusatzschutz, Hilfskontakt selektiv Art.-Nr., geeignet für den Einsatz im Außenbereich (bauseitige Stromversorgung und Außenverteiler) bis -25 °C

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series xPole - PFDM RCCB
Catalog Number
235920
Product Length/Depth
88 mm
Product Height
73 mm
Product Width
71 mm
Product Weight
0.41 kg
Certifications
IEC/EN 61008
EAN
4015082359201
Model Code
PFDM-125/4/003-A

Delivery program

Number of poles
Four-pole
Amperage Rating
125 A
Fault current rating
30 mA

Technical data - electrical

Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
400 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating
50 Hz
Leakage current type
A
Rated short-time withstand current (Icw)
10 kA
Surge current capacity
0.2 kA
Pollution degree
2

Technical data - mechanical

Width in number of modular spacings
4
Built-in depth
71.5 mm
Mounting Method
DIN rail
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1.5 mm²
Connectable conductor cross section (solid-core) - max
50 mm²
Connectable conductor cross section (multi-wired) - min
1.5 mm²
Connectable conductor cross section (multi-wired) - max
16 mm²

Design verification as per IEC/EN 61439 - technical data

Rated operational current for specified heat dissipation (In)
125 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
33.6 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Additional information

Features
Additional equipment possible
Fitted with:
Interlocking device
Special features
Maximum operating temperature is 60 °C: Starting at 40 °C, the max. permissible continuous current decreases by 2.2% for every 1 °C

ETIM for 235920 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 4
Bemessungsspannung (EF000228) 400 V
Bemessungsstrom (EF000227) 125 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Bemessungsisolationsspannung Ui (EF001366) 400 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) A
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.2 kA
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 4
Einbautiefe (EF000218) 71.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFDM-125/4/003-A FRCDM-40/4/003-G/A 235920 DE_235920.pdf 187 Kbytes PFDM-125/4/003-A FRCDM-40/4/003-G/A 235920 DE_235920.pdf
