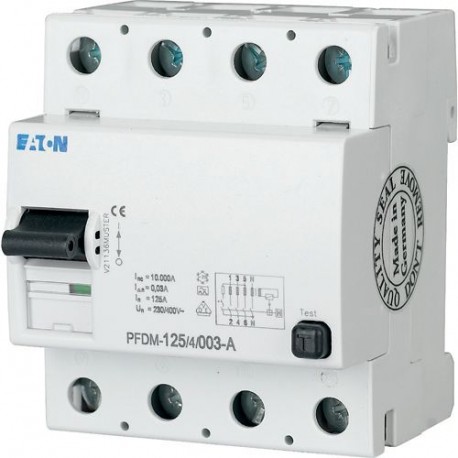

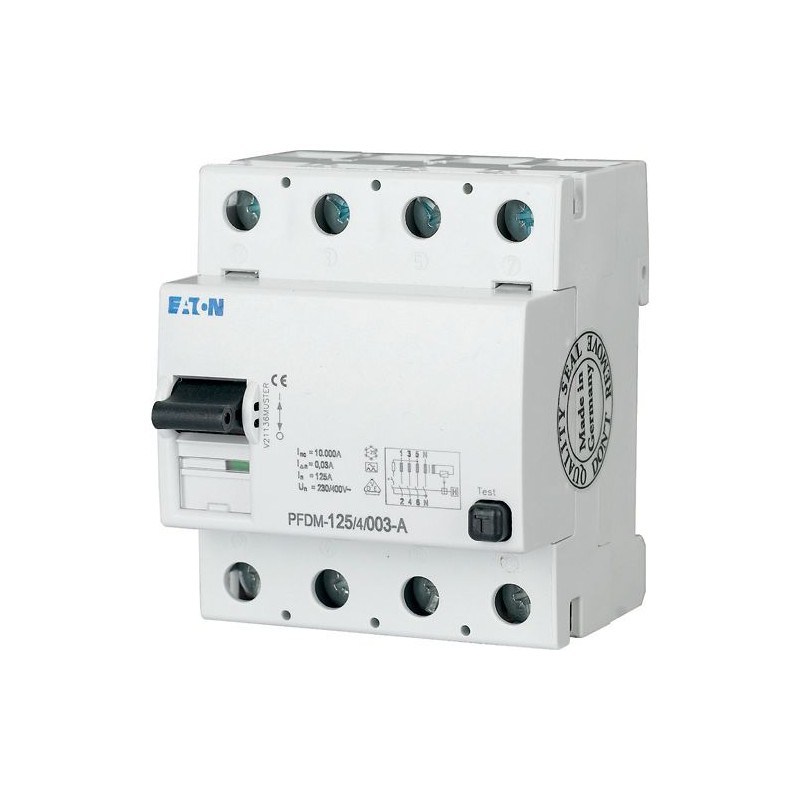

PFDM-125/4/003-A 235920 FRCDM-40/4/003-G/A EATON ELECTRIC RCCB, 4P, 125A, 30 mA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFDM-125/4/003-A 235920 FRCDM-40/4/003-G/A EATON ELECTRIC RCCB, 4P, 125A, 30 mA

PFDM-125/4/003-A

235920

FRCDM-40/4/003-G/A

EATON-MOELLER

RCCB, 4P, 125A, 30 mA

Disjuntor diferencial, 125A, 4p, 03mA, A-Char

Disjuntor de corrente residual moderno para uma faixa de corrente nominal de 125 A, para proteção adicional e contra falhas, número de peça seletivo do contato auxiliar, adequado para uso externo (energia no local e quadro de distribuição externo) até -25 °C

Mais detalhes


Disjuntores, fusíveis > Disjuntor de corrente residual (RCCB)

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xPole - PFDM RCCB
Catalog Number
235920
EAN
4015082359201
Product Length/Depth
88 mm
Product Height
73 mm
Product Width
71 mm
Product Weight
0.41 kg
Certifications
IEC/EN 61008
Model Code
PFDM-125/4/003-A

Programa de entrega

Number of poles
Four-pole
Amperage Rating
125 A
Fault current rating
30 mA

Dados técnicos - elétrico

Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
400 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating
50 Hz
Leakage current type
A
Rated short-time withstand current (Icw)
10 kA
Surge current capacity
0.2 kA
Pollution degree
2

Dados técnicos - mecânico

Width in number of modular spacings
4
Built-in depth
71.5 mm
Mounting Method
DIN rail
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1.5 mm²
Connectable conductor cross section (solid-core) - max
50 mm²
Connectable conductor cross section (multi-wired) - min
1.5 mm²
Connectable conductor cross section (multi-wired) - max
16 mm²

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
125 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
33.6 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Informações adicionais

Features
Additional equipment possible
Fitted with:
Interlocking device
Special features
Maximum operating temperature is 60 °C: Starting at 40 °C, the max. permissible continuous current decreases by 2.2% for every 1 °C

ETIM for 235920 Disjuntores e fusíveis (EC000003)
Característica Valor
Número de polos (EF001391) 4
Tensão especificada de funcionamento (EF000228) 400 V
Corrente nominal especificada (EF000227) 125 A
Sensibilidade/Corrente nominal de defeito (EF002358) 0.03 A
Tensão nominal de isolamento Ui (EF001366) 400 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Método de montagem (EF000003) Calha DIN
Tipo de corrente de defeito diferencial (EF002560) A
Proteção seletiva (EF002561) Não
Curto retardamento (EF003604) Não
Resistência a curto-circuito (Icw) (EF002562) 10 kA
Resistência contra sobreintensidades (EF002564) 0.2 kA
Com dispositivo de bloqueio (EF007385) Sim
Frequência de funcionamento (EF005455) 50 Hz
Possibilidade de equipamento adicional (EF008148) Sim
Grau de proteção (IP) (EF005474) IP20
Largura em número de módulos (EF002950) 4
Profundidade incorporada (EF000218) 71.5 mm
Temperatura ambiente durante a operação (EF007515) -25 °C
Grau de poluição (EF002570) 2
Secção da ligação de cabo flexível (EF007343) 1.5 mm²
Secção da ligação de cabo rígido (EF007337) 1.5 mm²
Antideflagrante (EF004663) Não
