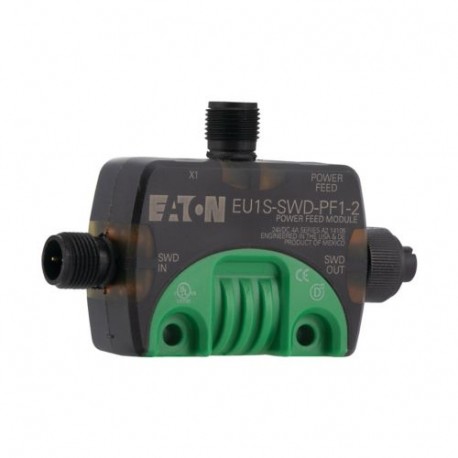

EU1S-SWD-PF1-2 174724 Y7-174724 EATON ELECTRIC SWD-Spannungsversorgung IP67 zur erneuten 24V-DC-Einspeisung ..
EU1S-SWD-PF1-2
174724
Y7-174724
EATON-MOELLER
SWD-Spannungsversorgung IP67 zur erneuten 24V-DC-Einspeisung 4 A in das SWD-Netzwerk
EU1S-SWD-PF1-2
Eaton EU1S SWD Netzteil IP67 für 24VDC Einspeisung von 4 A in das SWD Netzwerk
SmartWire-DT Power Feeder Modul mit Schutzart IP67 zur Einspeisung der 24 VDC Versorgung für das SmartWire-DT Netzwerk, zur Versorgung von SmartWire-DT Modulen sowie angeschlossenen Sensoren/Aktoren, max. 4 A
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU1S Accessory Power supply
Katalognummer
174724
Produkt Länge/Tiefe
85.6 mm
Produkthöhe
20.1 mm
Produktbreite
56.9 mm
Produktgewicht
0.06 kg
Zertifikat(e)
IEC/EN 61131-2
EN 50178
IEC/EN 60529
UL
CSA Class No.: 3211-07
CSA
CSA File No.: 2324643
UL Category Control No.: NKCR
UL File No.: E29184
EN 50178
IEC/EN 60529
UL
CSA Class No.: 3211-07
CSA
CSA File No.: 2324643
UL Category Control No.: NKCR
UL File No.: E29184
EAN
4015081712106
Modellcode
EU1S-SWD-PF1-2
Features & Functions
Elektrische Anschlussart
Steckanschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Spannungsversorgungsmodul
Potentialtrennung
Potentialtrennung
Funktionen
Zur Einspeisung von Versorgungsspannung zum Anschluss weiterer SmartWire-DT-Module (IP 67) und angeschlossener Sensoren/Steller
General
Schutzart
IP67
Montageart
Schraubmontage (M4)
Tragschienenmontage möglich
Befestigungsteil (Clip M20)
Wand-/Direktmontage möglich
DIN-Schiene
Tragschienenmontage möglich
Befestigungsteil (Clip M20)
Wand-/Direktmontage möglich
DIN-Schiene
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SWD-Zusatzausrüstung
Restwelligkeit
≤ 5 % (Eingangsspannung)
Geeignet als
Segmentmodul
Spannungsart
DC
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, CAN/DP-Buskabel, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, CAN/DP-Buskabel, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
0,5 kV, Versorgungskabel/CAN/DP Buskabel, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Electrical rating
Verlustleistung
Typisch 1 W
Bemessungssteuerspeisespannung
24 V DC (UAUX, -15 %/+20 %)
Bemessungsbetriebsspannung
Typisch UAUX -0,2 V (für 24 V DC Slaves)
Kurzschlussschutz
Nein, externe Sicherung FAZ Z3, Versorgungsspannung UAux
Versorgungsstrom
4 A, Imax, Versorgungsspannung UAux
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Communication
Verbindung
SmartWire-DT Steckverbinder SWD4-SF5-67
SmartWire-DT Steckverbinder SWD4-SM5-67
SmartWire-DT Steckverbinder SWD4-SM5-67
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD: Sockel, M12 Stecker (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgungsspannung
5-polige M12-Buchse (A-kodiert), Versorgungsspannung
Protokoll
Andere Bussysteme
Safety
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Versorgungsspannung UAUX: nein
Verpolungsschutz
Ja
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP67 |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Mit Potentialtrennung (EF003272) | Ja |
| Mit Einspeisemodul (EF003993) | Ja |
| Geeignet als Segmentmodul (EF004104) | Ja |
| Distanzmodul (EF006653) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Busdiagnose möglich (EF003989) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 56.9 mm |
| Höhe (EF000040) | 20.1 mm |
| Tiefe (EF000049) | 85.6 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1S-SWD-PF1-2 Y7-174724 174724 DE_183272.pdf | 7 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
