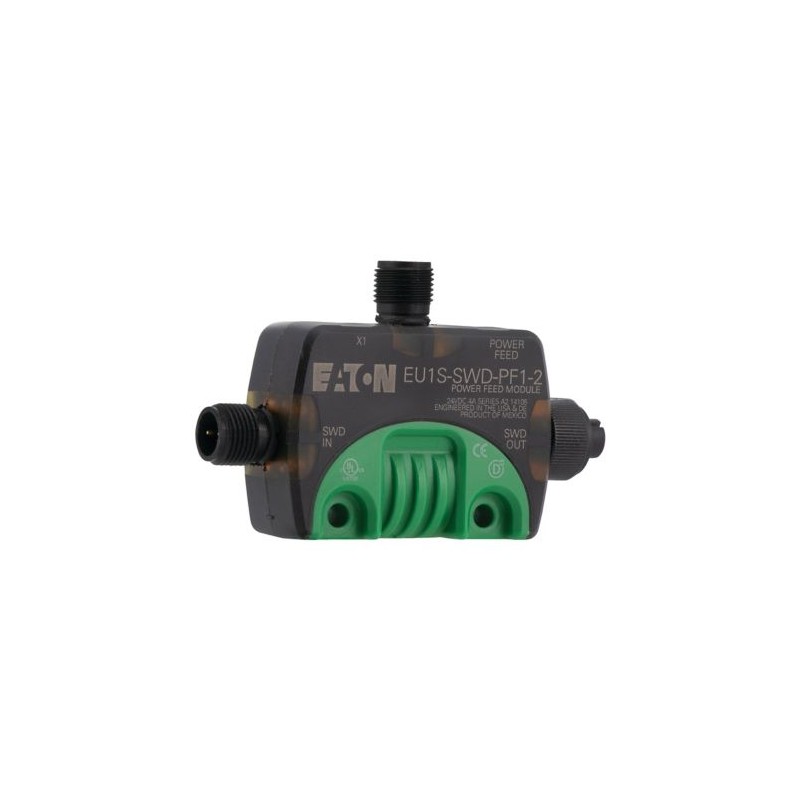

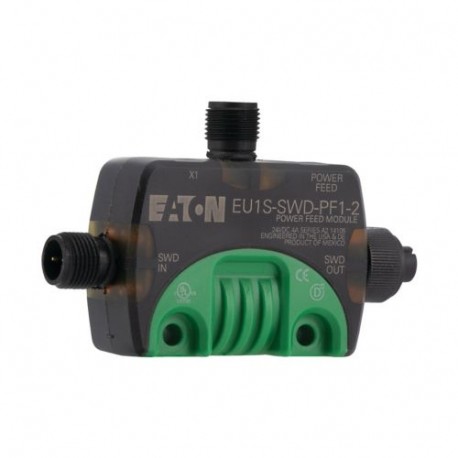

EU1S-SWD-PF1-2 174724 Y7-174724 EATON ELECTRIC Электропитание SWD IP67 для дополнительного питания 24 В DC, ..
EU1S-SWD-PF1-2
174724
Y7-174724
EATON-MOELLER
Электропитание SWD IP67 для дополнительного питания 24 В DC, 4 A для сети SWD
ЭУ1С-СВД-ПФ1-2
Модуль питания SmartWire-DT со степенью защиты IP67 для питания питания питания 24 В постоянного тока для сети SmartWire-DT, для питания модулей SmartWire-DT, а также подключенных датчиков/исполнительных механизмов, макс. 4 А
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованн. периферия - модуль энергоснабжения/сегментный
Smartwire Дарвин
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Электропитание SWD IP67 для дополнительного питания 24 В DC, 4 A для сети SWD
Программа поставок
Ассортимент
Дополнительное оснащение SmartWire-DT
Основная функция
Подача напряжения на SmartWire-Darwin
Функция
для подачи питающего напряжения для подключения прочих абонентов SmartWire-Darwin (IP 67) и подключенных датчиков/исполнительных элементов
Описание
Подводимое напряжение SmartWire-Darwin с классом защиты IP67 для повторной подачи напряжения питания 24 В постоянного тока силой 4 A для сети SmartWire-Darwin
для подачи питания к абонентам SmartWire-Darwin, а также к подключенным датчикам/исполнительным элементам
для подачи питания к абонентам SmartWire-Darwin, а также к подключенным датчикам/исполнительным элементам
Подключение к SmartWire-DT
да
Information relevant for export to North America
UL File No. E29184
UL Category Control No. NKCR
CSA File No. 2324643
CSA Class No. 3211-07
North America Certification UL listed, CSA certified
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 61131-2, EN50178, IEC/EN 60529
Размеры (Ш x В x Г)
85,6 x 20,1 x 56,9 мм
Вес
0.1 кг
Монтаж
DIN рейка, с резьбовым креплением (M4), монтажный профиль (зажим M20)
установочное положение
любая
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP69K
Колебания (IEC/EN 61131-2:2008)постоянная амплитуда 3,5 мм
5 - 8.4 Гц
Колебания (IEC/EN 61131-2:2008)постоянное ускорение 1 г
8.4 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
9 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
Электромагнитная совместимость (ЭМС)
Категория перенапряжения
II
Степень загрязнения
3
Электростатическая разрядка (IEC/EN 61131-2:2008)Выход воздуха (уровень 3)
8 кВ
Электростатическая разрядка (IEC/EN 61131-2:2008)Разряд контакта (уровень 2)
4 кВ
Электромагнитные поля (IEC/EN 61131-2:2008)80 - 1000 мГц
10 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)1,4 - 2 ГГц
3 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)2 - 2,7 ГГц
1 V/m
Подавление радиочастотных помех (SmartWire-DT)
Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель шины CAN/DP
1 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель SmartWire-DT
1 кВ
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)Кабели питания/кабель шины CAN/DPСкачок напряжения кабелей питания
0.5 кВ
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)Кабели питания/кабель шины CAN/DPСкачок напряжения
Кабели питания 0,5 кВ
Впуск (IEC/EN 61131-2:2008, уровень 3)
10 В
Климатические внешние условия
Стойкость к климатическим воздействиям
Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Влажный нагрев в соответствии с EN 60068-2-3
Давление воздуха (эксплуатация)
795 - 1080 hPa
Температура окружающей средыРабочая температура (IEC 60068-2)
-25 - +70 °C
Температура окружающей средыХранение
- 40 - + 70 °C
Относительная влажность воздухаКонденсация
Допустимо
Питающее напряжение UAux
Номинальное напряжение [UAux]
24 V DC (-15/+20%) В
Остаточные пульсации входного напряжения
≦ 5 %
Защита от неправильной полярности
да
макс. ток [Imax]
4 A
стойкость к коротким замыканиям
нет, внешнее устройство защиты FAZ Z3
Потеря мощности [P]
тип. 1 W
Гальваническое разделение
нет
Номинальное напряжение карт 24 В постоянного тока
typ. UAux- 0.2 В
Подсоединение питающего напряжения
Способ подключения
Гнездо M12 (кодировка A) 5-полюсное
Сеть SmartWire-DT
Подключение
Гнездо, штекер M12 (кодировка A) 5-полюсный
Штепсельная вилка
SWD4-SM5-67
SWD4-SF5-67
SWD4-SF5-67
Технические характеристики в каталог для перелистывания
Прочие технические характеристики (каталог для перелистывания)
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
1 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Класс защиты
IP69K
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module ([email protected] [BAA071013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Number of HW-interfaces industrial Ethernet
0
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces USB
0
Number of HW-interfaces other
1
With optical interface
No
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
System accessory
Yes
Degree of protection (IP)
IP67
Type of electric connection
Plug-in connection
With potential separation
Yes
With power supply module
Yes
Suitable as segment module
Yes
Remote module
No
Fieldbus connection over separate bus coupler possible
Yes
Bus diagnosis possible
No
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
85.6 mm
Height
56.9 mm
Depth
20.1 mm
Апробации
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
2324643
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Размеры
Модули ввода/вывода SmartWire-DT (IP67) EU1E-SWD-…
① SmartWire-DT подключение SWD IN
② SmartWire-DT подключение SWD OUT
③ 24 В подключение постоянного тока POW IN
④ Индикация состояния 24 В
② SmartWire-DT подключение SWD OUT
③ 24 В подключение постоянного тока POW IN
④ Индикация состояния 24 В
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 20.4 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces other (EF003027) | 1 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP67 |
| Type of electric connection (EF003961) | Plug-in connection |
| With potential separation (EF003272) | Yes |
| With power supply module (EF003993) | Yes |
| Suitable as segment module (EF004104) | Yes |
| Remote module (EF006653) | No |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Bus diagnosis possible (EF003989) | No |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | Yes |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 56.9 mm |
| Height (EF000040) | 20.1 mm |
| Depth (EF000049) | 85.6 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1S-SWD-PF1-2 Y7-174724 174724 RU_174724.pdf | 328 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
