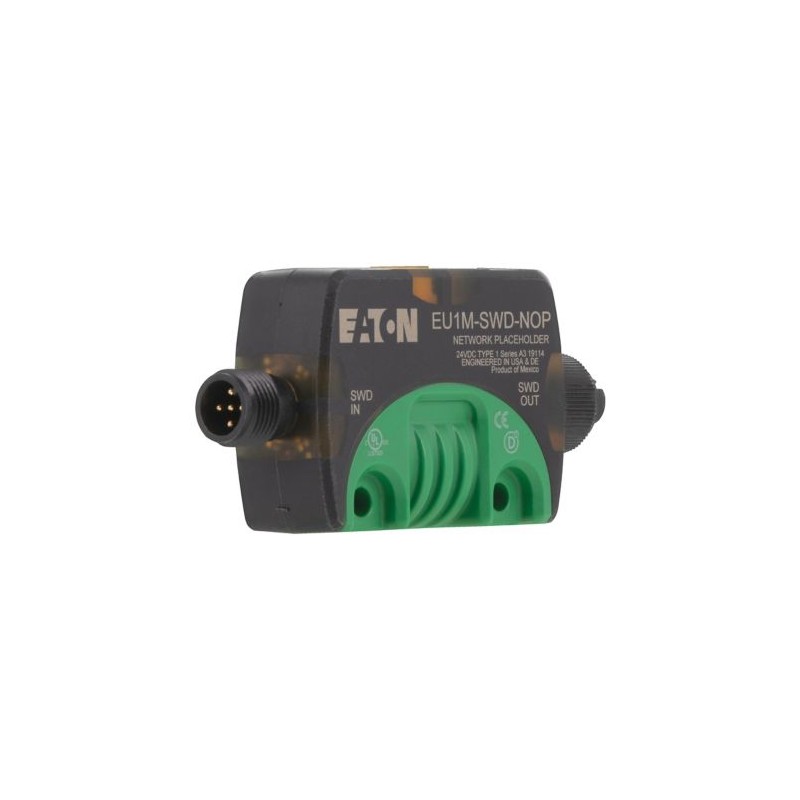

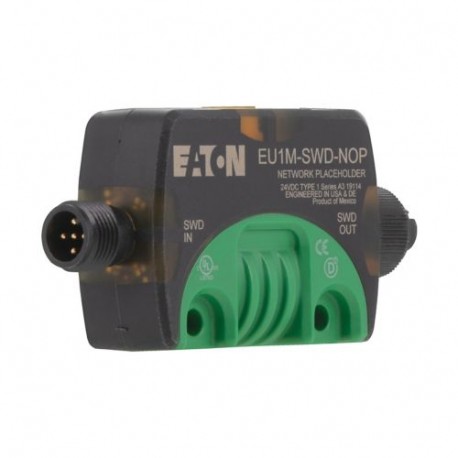

EU1M-SWD-NOP 174716 Y7-174716 EATON ELECTRIC SWD T-Connector Universalmodul IP69K Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EU1M-SWD-NOP 174716 Y7-174716 EATON ELECTRIC SWD T-Connector Universalmodul IP69K

EU1M-SWD-NOP

174716

Y7-174716

EATON-MOELLER

SWD T-Connector Universalmodul IP69K

EU1M-SWD-NOP

Eaton EU1M SWD T-Verbinder Universalmodul IP69K

Ersatzmodul für konfigurierte, aber noch nicht installierte SWD-Module mit Schutzart IP69K

Mehr Infos


Industriesteuerungen SPS > Zubehör/Ersatzteile für Steuerungen

Smartwire Darwin

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $129.86
Stückpreis: $129.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SWD4 Accessory Plug-in connection
Katalognummer
174716
Produkt Länge/Tiefe
85.6 mm
Produkthöhe
20.1 mm
Produktbreite
41.1 mm
Produktgewicht
0.05 kg
Zertifikat(e)
UL File No.: E170645
CSA
UL
IEC/EN 61131-2
Kataloghinweise
Ersatzmodul für konfigurierte, aber noch nicht installierte SmartWire DT-Module (IP67)
EAN
4015081712021
Modellcode
EU1M-SWD-NOP

Features & Functions

Funktionen
Für konfigurierte, aber noch nicht installierte SmartWire DT-Module, die an das Flachbandkabel für SmartWire DT SWD4-..LR5-2S angeschlossen sind

General

Stromverbrauch
45 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
Schutzart
IP69 (nach IEC/EN 60529, EN 50178, VBG 4)
IP69
Montageart
DIN-Schiene
Schraubmontage (M4)
Befestigungsteil (Clip M20)
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SmartWire-DT Teilnehmer

Ambient conditions, mechanical

Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts

Climatic environmental conditions

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)

Electro magnetic compatibility

Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV

Electrical rating

Verlustleistung
0,9 W

Communication

Anbindung an SmartWire-DT
Ja
Anschlussart
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-IN : M12 Stecker (A-kodiert), 5-polig
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
Datenübtrag.rate
2 MBit/s, SmartWire-DT
Automatische Einstellung
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0.9 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 174716 Industriesteuerungen SPS (EC002584)
Merkmal Wert
Art des elektrischen Zubehörs (EF005722) Adapter
Art des mechanischen Zubehörs (EF005994) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf 26 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EU1M-SWD-NOP Y7-174716 174716 DE_183272.pdf 7 Mbytes EU1M-SWD-NOP Y7-174716 174716 DE_183272.pdf
