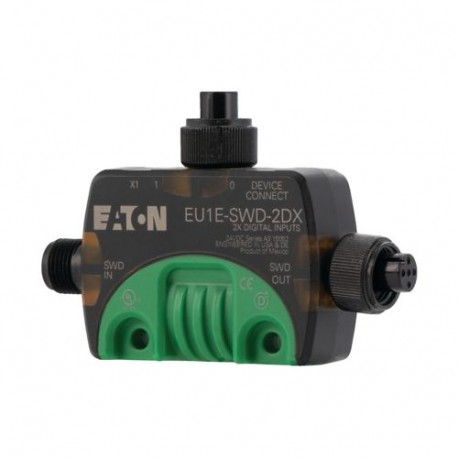

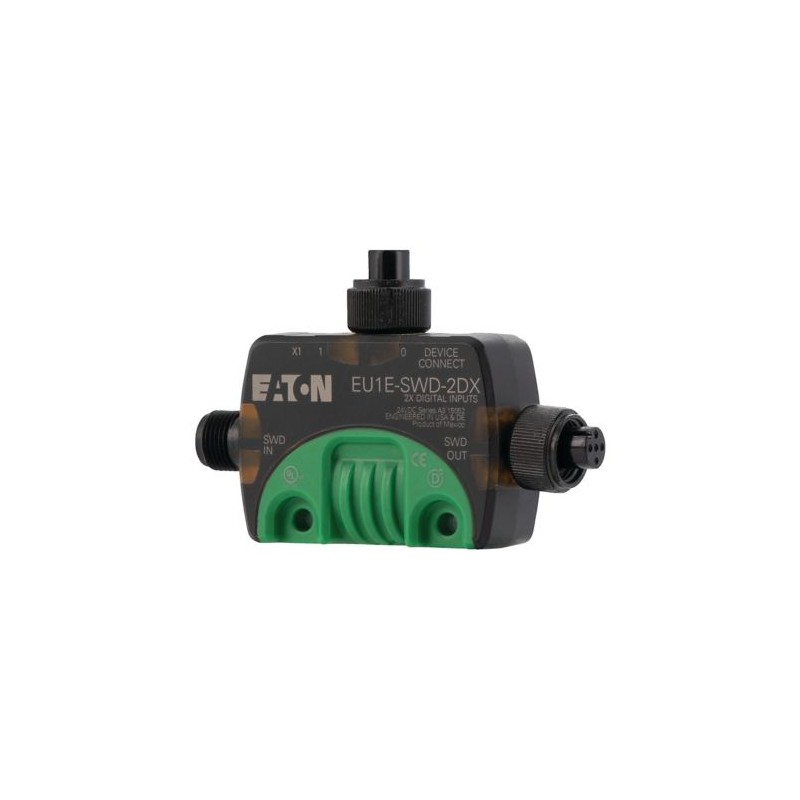

EU1E-SWD-2DX 174711 Y7-174711 EATON ELECTRIC SWD T-Connector Ein-/Ausgabemodul IP69K, 24 V DC, zwei Eingänge..
EU1E-SWD-2DX
174711
Y7-174711
EATON-MOELLER
SWD T-Connector Ein-/Ausgabemodul IP69K, 24 V DC, zwei Eingänge mit Versorgung,eine E/A-Buchse M12
EU1E-SWD-2DX
SmartWire-DT Modul mit Schutzart IP67 zum Anschluss von zwei digitalen Eingangssignalen, Sensorversorgung 24 V DC 70 mA, kurzschlussfest, automatische Adresseinstellung, 24 V DC Eingänge, I/O-Anschluss mit M12-Buchse
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU1E Digital module
Katalognummer
174711
Produkt Länge/Tiefe
85.6 mm
Produkthöhe
20.1 mm
Produktbreite
56.9 mm
Produktgewicht
0.07 kg
Zertifikat(e)
CSA
UL File No.: E170645
IEC/EN 61131-2
UL
UL File No.: E170645
IEC/EN 61131-2
UL
EAN
4015081711970
Modellcode
EU1E-SWD-2DX
Features & Functions
Elektrische Anschlussart
Schraubanschluss
Merkmale
Überlastschutz (Sensorversorgung)
Feldbusanschluss über separaten Buskoppler möglich
Kurzschlussschutz (Sensorversorgung)
Feldbusanschluss über separaten Buskoppler möglich
Kurzschlussschutz (Sensorversorgung)
Funktionen
Zum Anschluss digitaler I/O-Signale
General
Stromverbrauch
70 mA, max. Stromaufnahme pro M12 E/A Stecker, Sensorversorgung, SmartWire-DT-Netzwerk
55 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
55 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
Schutzart
IP69K
Montageart
Schraubmontage (M4)
Tragschienenmontage möglich
DIN-Schiene
Befestigungsteil (Clip M20)
Wand-/Direktmontage möglich
Tragschienenmontage möglich
DIN-Schiene
Befestigungsteil (Clip M20)
Wand-/Direktmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SmartWire-DT Teilnehmer
Typ
Digitalmodule
Spannungsart
DC
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)
Stromstoßbemessung
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Electrical rating
Eingangsstrom bei Signal 1
4 mA
Ausgangsstrom
0 A
Verlustleistung
1,3 W
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
0 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Communication
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD-IN : M12 Stecker (A-kodiert), 5-polig
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
SWD-OUT: M12 Buchse (A-kodiert), 5-polig
5-polige M12-Buchse (A-kodiert), Versorgung und E/A-Sensor
Datenübtrag.rate
2 MBit/s, SmartWire-DT
Automatische Einstellung
Automatische Einstellung
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Protokoll
Andere Bussysteme
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk
Input/Output
Anzahl Eingänge (digital)
2
Anzahl Ausgänge (digital)
0
Safety
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.3 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 0 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 2 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 4 mA |
| Zulässige Spannung am Eingang (EF007554) | 20.4 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | ohne |
| Ausgangsstrom (EF003202) | 0 A |
| Zulässige Spannung am Ausgang (EF007553) | 20.4 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP69K |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 56.9 mm |
| Höhe (EF000040) | 20.1 mm |
| Tiefe (EF000049) | 85.6 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1E-SWD-2DX Y7-174711 174711 DE_183272.pdf | 7 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
