> EATON - MOELLER>KDIL Zubehör>DILM65-XSP(*V60HZ) 281184 ELECTRIC Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3
Vorheriges Produkt

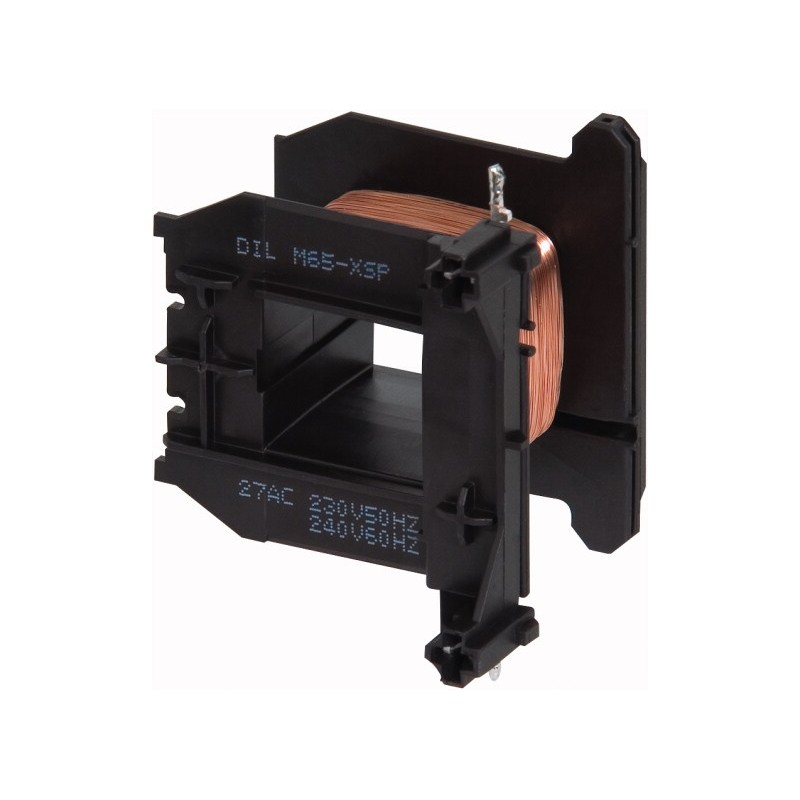

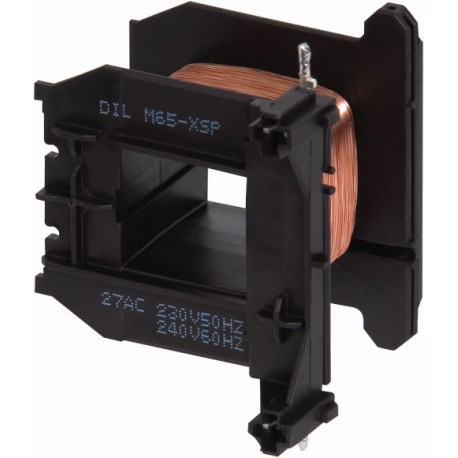

DILM65-XSP(*V60HZ) 281184 EATON ELECTRIC Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM65-XSP(*V60HZ) 281184 EATON ELECTRIC Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3

DILM65-XSP(*V60HZ)

281184

-

EATON-MOELLER

5

Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3

Ersatzspule für DILM40 Schütze... 72 * V 60Hz

Spule, in Kombistecktechnik, …V 60 Hz, Wechselspannung, verwendbar für: DILM40, DILM50, DILM65, DILM72, DILMP63, DILMP80, Mindestbestellmenge 5 Stück (Verpackungseinheit)

Ersatzspule, Anschlusstechnik: Werkzeuglose Steckverbindung, Betätigungsspannung: ... V 60 Hz, Spannung AC/DC: AC, Zur Verwendung mit: DILM40, DILM50, DILM65, DILM72, DILMP63, DILMP80, DILM40 - DILM72

Mehr Infos


Niederspannungsschaltgeräte > Spule für Schütz

KDIL Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Ersatzspule
Katalognummer
281184
Produkt Länge/Tiefe
69 mm
Produkthöhe
48 mm
Produktbreite
56 mm
Produktgewicht
0.071 kg
Zertifikat(e)
UL
UL 508
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL Category Control No.: NLDX
IEC/EN 60947-4-1
CE
CSA
Kataloghinweise
Mindestbestellmenge 5 Stück (Verpackungseinheit)
Modellcode
DILM65-XSP(*V60HZ)

Allgemein

Zubehör
Einzelne Spulen
Produktkategorie
Zubehör
Spannungsart
AC

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Magnetsystem

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
12 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
600 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 281184 Niederspannungsschaltgeräte (EC001043)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 12 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM65-XSP(*V60HZ) - 281184 ES_281170.pdf 1007 Kbytes DILM65-XSP(*V60HZ) - 281184 ES_281170.pdf
