> EATON - MOELLER>Accessori KDIL>DILM65-XSP(*V60HZ) 281184 ELECTRIC Contattore di potenza a 3 poli + 1 contatto NA 5,5 kW/400 V/AC3
Prodotto precedente

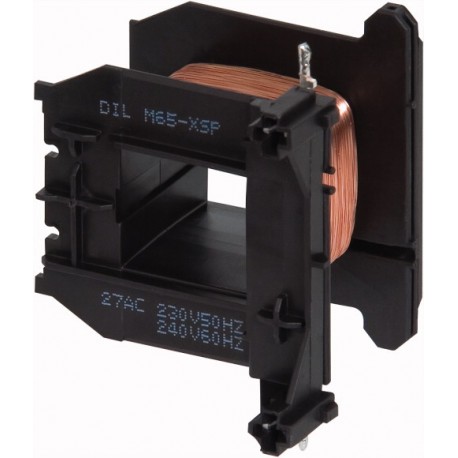

DILM65-XSP(*V60HZ) 281184 EATON ELECTRIC Contattore di potenza a 3 poli + 1 contatto NA 5,5 kW/400 V/AC3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM65-XSP(*V60HZ) 281184 EATON ELECTRIC Contattore di potenza a 3 poli + 1 contatto NA 5,5 kW/400 V/AC3

DILM65-XSP(*V60HZ)

281184

-

EATON-MOELLER

5

Contattore di potenza; a 3 poli + 1 contatto NA; 5,5 kW/400 V/AC3

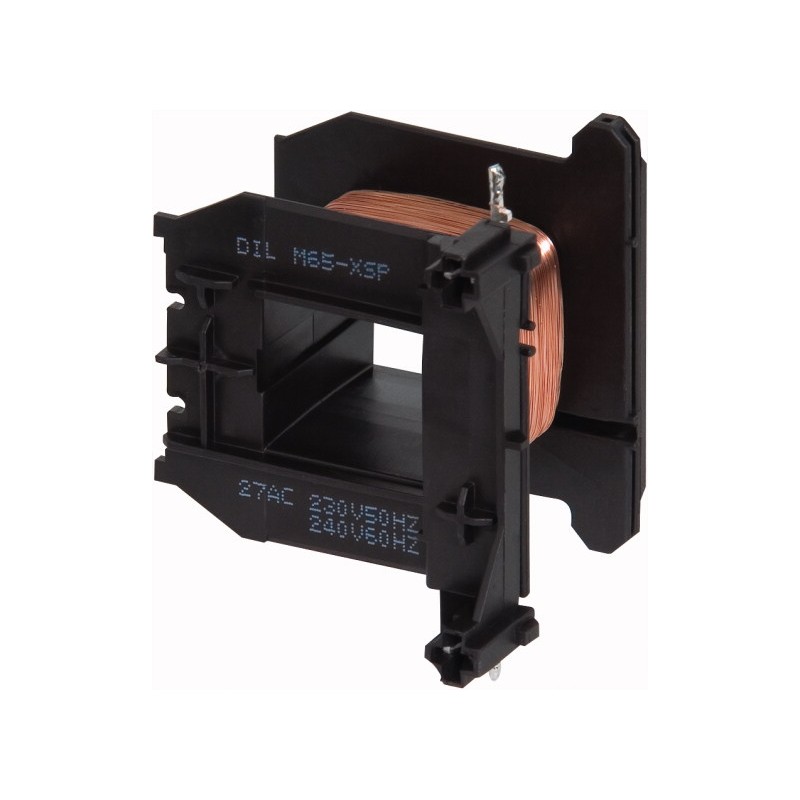

Bobina di ricambio per contattori DILM40... 72*V 60Hz

bobina di ricambio, nella tecnica ad innesto combinata, …V 60 Hz, Tensione alternata, utilizzo con: DILM40, DILM50, DILM65, DILM72, DILMP63, DILMP80, Quantità minima dell'ordine 5 articoli (unità imballaggio)

Bobina di ricambio, Tecnologia di connessione: Collegamento a spina senza attrezzi, Tensione di azionamento: ... V 60 Hz, Tensione: AC/DC, Utilizzare con: DILM40, DILM50, DILM65, DILM72, DILMP63, DILMP80, DILM40 - DILM72

Maggiori dettagli


Apparecchi elettrici a bassa tensione > bobina per relè

Accessori KDIL

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series DILM replacement coil
Catalog Number
281184
Product Length/Depth
69 mm
Product Height
48 mm
Product Width
56 mm
Product Weight
0.071 kg
Certifications
UL
UL 508
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL Category Control No.: NLDX
IEC/EN 60947-4-1
CE
CSA
Catalog Notes
Minimum order quantity 5 items (packaging unit)
Model Code
DILM65-XSP(*V60HZ)

Informazioni generali

Accessories
Individual coils
Product category
Accessories
Voltage type
AC

Condizioni ambientali e climatiche

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature - max
60 °C

Sistema elettromagnetico (bobina)

Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
12 V
Rated control supply voltage (Us) at AC, 60 Hz - max
600 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Verifica di progetto

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 281184 Apparecchi elettrici a bassa tensione (EC001043)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 12 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM65-XSP(*V60HZ) - 281184 ES_281170.pdf 1007 Kbytes DILM65-XSP(*V60HZ) - 281184 ES_281170.pdf
