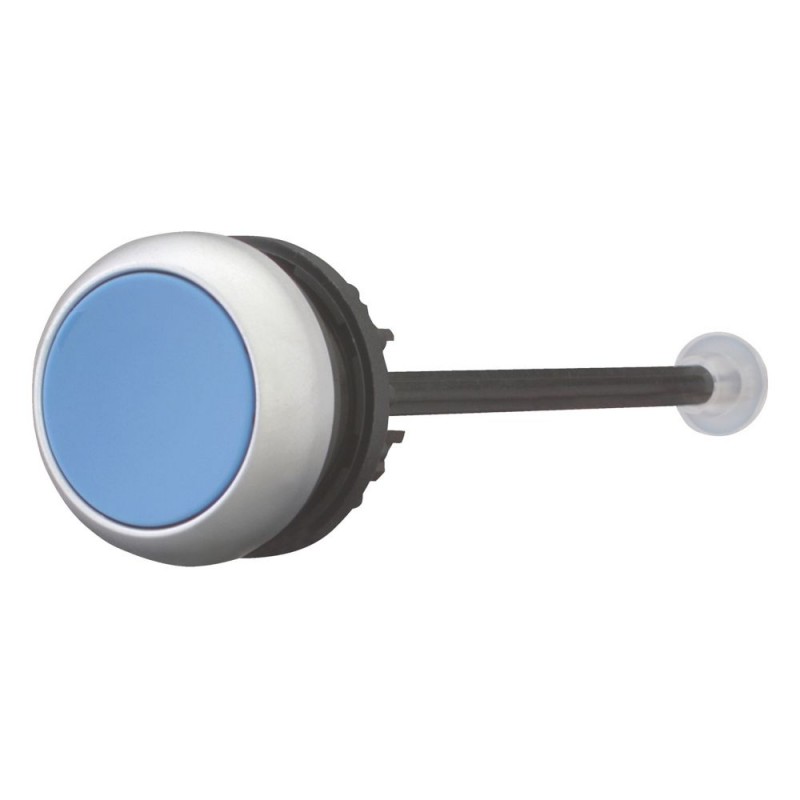

M22-DZ-B 254833 Y7-254833 EATON ELECTRIC Entsperrungstaste, blau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-DZ-B 254833 Y7-254833 EATON ELECTRIC Entsperrungstaste, blau

M22-DZ-B

254833

Y7-254833

EATON-MOELLER

10

Entsperrungstaste, blau

M22-DZ-B

Eaton Moeller® series M22 Entsperrungstaste, blau, Frontring Titan

Auslöser, Grundfunktion Zubehör: Reset-Tasten, Zubehör: Taster, Funktion: Für gekapselte Überlastrelais, Für gekapselte Überlastrelais, Einbaudurchmesser: 22.3 mm, Einbaudurchmesser: 22.3 mm, Blau, Frontring: Blende: Titan, Anschluss an SmartWire-DT: nein, verwendbar für: ZW7..., ZE, Z5, ZB12, ZB32, ZB65, ZB150

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $104.56
Stückpreis: $10.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Entsperrungstaste
Katalognummer
254833
Produkt Länge/Tiefe
120 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.013 kg
Zertifikat(e)
CSA
CSA File No.: 012528
CE
UL
UL 508
IEC/EN 60947
CSA Class No.: 3211-03
UL File No.: E29184
CSA-C22.2 No. 14
UL Category Control No.: NKCR
EAN
4015082548339
Modellcode
M22-DZ-B

Merkmale und Funktionen

F-Ring.frb
Chrom
Frontringmat.
Kunststoff
Ausstattung:
Frontring

Allgemein

Schutzart, Vorderseite
NEMA 4X
IP67
Öffnungsdurchmesser
22 mm
Benutzt mit
ZB32
ZB65
Z5
ZE
ZB12
ZW7...
ZB150
Benutzt mit
ZB32
ZB65
Z5
ZE
ZB12
ZW7...
ZB150

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Betätigungselement

Farbe des Auslösers
Blau
Stellgliedfunktion
Tastfunktion

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 254833 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) blau
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP67
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DZ-B Y7-254833 254833 EN_289241.pdf 3 Mbytes M22-DZ-B Y7-254833 254833 EN_289241.pdf
