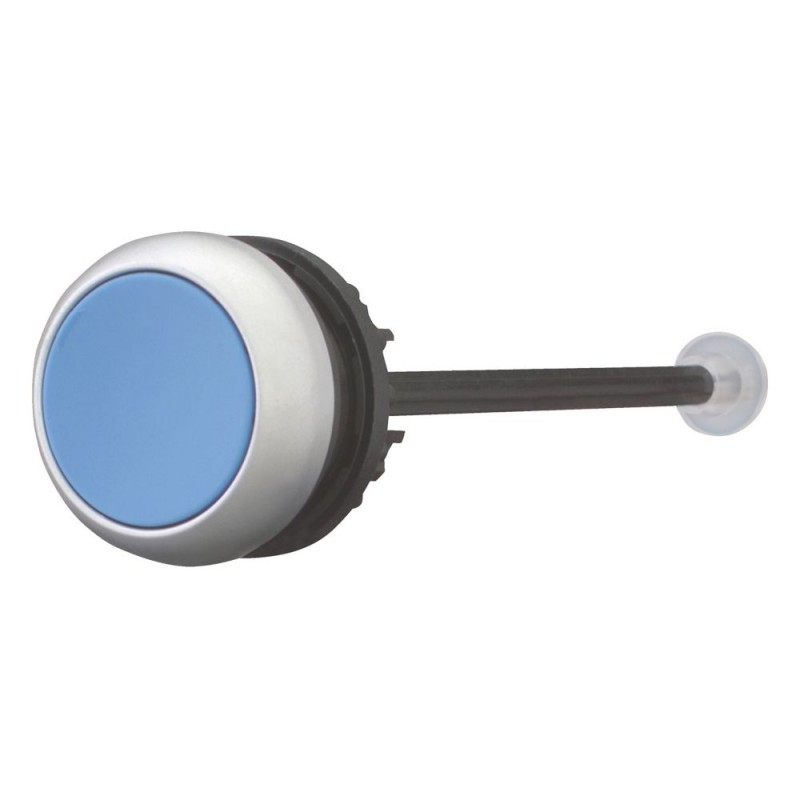

M22-DZ-B 254833 Y7-254833 EATON ELECTRIC Touche de déblocage, bleue Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-DZ-B 254833 Y7-254833 EATON ELECTRIC Touche de déblocage, bleue

M22-DZ-B

254833

Y7-254833

EATON-MOELLER

10

Touche de déblocage, bleue

M22-DZ-B

Eaton Moeller® series M22 Release pushbutton, blue, Bezel: titanium

Bouton-poussoir de déverrouillage, Accessoires de fonction de base : Boutons de réinitialisation, Accessoires : Boutons-poussoirs, Fonction : Pour relais de surcharge fermés, Pour relais de surcharge fermés, Diamètre de montage : 22,3 mm, Bleu, Bague frontale : Lunette : titane, Connexion à SmartWire-DT : non, Pour utilisation avec : ZW7..., ZE, Z5, ZB12, ZB32, ZB65, ZB150

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $104.56
Prix unitaire: $10.46
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Release pushbutton
Catalog Number
254833
Model Code
M22-DZ-B
EAN
4015082548339
Product Length/Depth
120 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Certifications
CSA
CSA File No.: 012528
CE
UL
UL 508
IEC/EN 60947
CSA Class No.: 3211-03
UL File No.: E29184
CSA-C22.2 No. 14
UL Category Control No.: NKCR

Features & Functions

Bezel color
Chrome
Bezel material
Plastic
Fitted with:
Front ring

General

Degree of protection (front side)
NEMA 4X
IP67
Opening diameter
22 mm
Used with
ZB32
ZB65
Z5
ZE
ZB12
ZW7...
ZB150
Used with
ZB32
ZB65
Z5
ZE
ZB12
ZW7...
ZB150

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Actuator

Actuator color
Blue
Actuator function
Spring-return

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 254833 Appareillage industriel basse tension (EC000221)
Caractéristique Valeur
Couleur du bouton (EF000190) Bleu
Nombre de postes de commande (EF001372) 1
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Type de bouton (EF001546) Plat
Adapté à l'éclairage (EF001142) Non
Avec couvercle de protection (EF005500) Non
Étiqueté (EF001537) Non
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Chrome
Classe de protection (IP), face avant (EF003118) IP67
Type de protection NEMA, frontale (EF011961) 4X

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DZ-B Y7-254833 254833 EN_289241.pdf 3 Mbytes M22-DZ-B Y7-254833 254833 EN_289241.pdf
