> EATON - MOELLER>Standard-Sanftstarter>EMS-XCW-2 172741 ELECTRIC Steuerleitungsverbinder, 2 Geräte
Vorheriges Produkt Nächstes Produkt

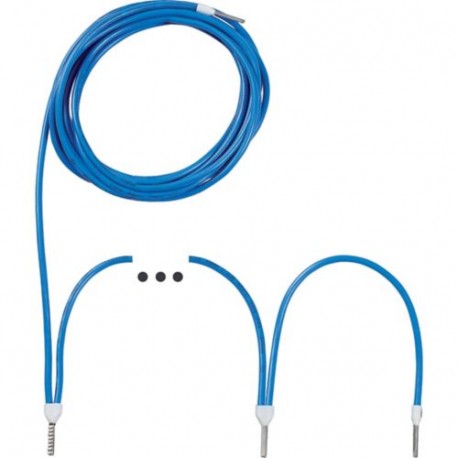

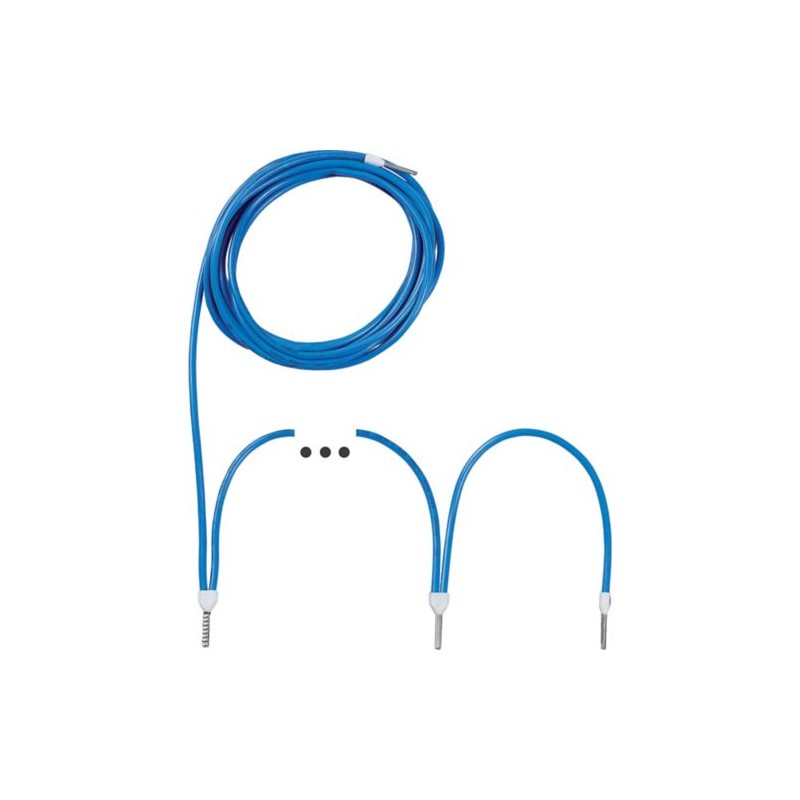

EMS-XCW-2 172741 EATON ELECTRIC Steuerleitungsverbinder, 2 Geräte Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMS-XCW-2 172741 EATON ELECTRIC Steuerleitungsverbinder, 2 Geräte

EMS-XCW-2

172741

EATON-MOELLER

Steuerleitungsverbinder, 2 Geräte

Schaltverbindungsbrücke für EMS; 2 Geräte

Vorkonfektionierte Anschlussleitung zur parallelen Verdrahtung des Steuerstroms für 2 elektronische Motorstarter mit max. Montageabstand von 30 mm, Leiterquerschnitt: 0,75 mm².

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für elektronisches Motorsteuer- und Schutzgerät

Standard-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series EMS control cable connector
Katalognummer
172741
Produkt Länge/Tiefe
220 mm
Produkthöhe
150 mm
Produktbreite
160 mm
Produktgewicht
0.03 kg
Einhaltung(en)
CE
Kataloghinweise
Leiterquerschnitt: 0,75 mm²
EAN
4015081692996
Modellcode
EMS-XCW-2

Features & Functions

Anzahl der Pole
1-polig

General

Art des Zubehörs/Ersatzteils
Verbindungskabel
Produktkategorie
Benutzt mit
2 Geräte können verbunden werden

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Design verification

Geräteverlustleistung, stromabhängig pvid
0.003 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.003 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0.3 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 172741 Niederspannungsschaltgeräte (EC002615)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Verbindungskabel
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMS-XCW-2 EMS-XCW-2 172741 ES_172741.pdf 376 Kbytes EMS-XCW-2 EMS-XCW-2 172741 ES_172741.pdf
