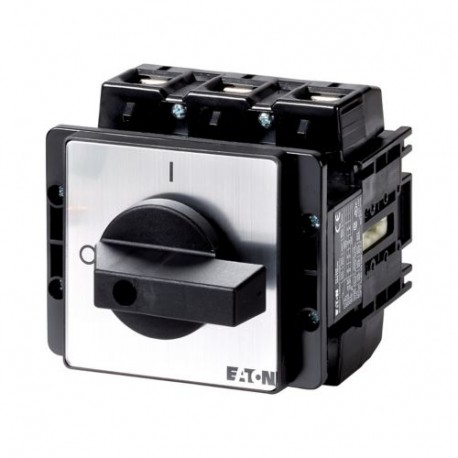

P5-160/E 280921 Y7-280921 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 160 A, Einbau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P5-160/E 280921 Y7-280921 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 160 A, Einbau

P5-160/E

280921

Y7-280921

EATON-MOELLER

EIN-AUS-Schalter, 3-polig, 160 A, Einbau

P5-160/E

Eaton Moeller® series P5 EIN-AUS-Schalter, P5, 160 A, Einbau, 3-polig, mit schwarzem Knebel und Frontschild

Ein-Aus-Schalter, Lieferprogramm: Ein-Aus-Schalter, Teilegruppennummer: P5, mit schwarzem Daumengriff und Frontplatte, Angaben zum Lieferumfang: Hilfskontakt oder Neutralleiter vom Benutzer eingebaut., 3-polig, Schutzart: Front IP65, Ausführung: Unterputzmontage, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 160 A, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $331.64
Stückpreis: $331.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P5 On-off switch
Katalognummer
280921
Produkt Länge/Tiefe
90 mm
Produkthöhe
140 mm
Produktbreite
100 mm
Produktgewicht
1.11 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947
EN 60947-3
VDE
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NLRV
VDE 0660
CE
CSA Class No.: 3211-05
CSA
CSA File No.: 223805
CSA-C22.2 No. 94
IEC/EN 60204
UL
UL File No.: E36332
IEC/EN 60947-3
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082809218
Modellcode
P5-160/E

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
Anzahl der Pole
3

Allgemein

Zubehör
Vom Benutzer montierter Hilfsschalter oder Neutralleiter.
Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Betriebsfrequenz
50 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
EIN-AUS-Schalter
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Geeignet für
Frontbefestigung 4-Loch
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
1 x 13 x 3 mm (Anzahl der Segmente x Breite x Stärke), Kupferband
2 x 25 mm², feindrähtig mit Aderendhülse nach DIN 46228
AWG Nr. 2/0, feindrähtig
3/0 AWG, ein- oder feindrähtig, mit Aderendhülse
2 x 35 mm², ein- oder mehrdrähtig
2 x 13 x 1,5 mm Anzahl der Segmente x Breite x Stärke, Kupferband
1 x 70 mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x 95 mm², ein- oder mehrdrähtig
Schr-Grö
5 mm AF, Innensechskant, Anschlussschraube
Anzugsdrehmoment
14 Nm, Schraubklemmen
125 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
900 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
850 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
850 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
340 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
103 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
85 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
80 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
42 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
160 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
103 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
105 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
106 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
42 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
160 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
160 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
160 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
160 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
50 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
45 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
45 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
55 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
75 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
37 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
160 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
30 kA
Bemessungskurzzeitstromfestigkeit (Icw)
3 kA, Kontakte, 1 Sekunde
3 kA
Bemess.kurzschlussstrom (einf. Bemess.)
400A Klasse RK1, max. Sicherung, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bem.kurzschl.strom (hoher Fehlerstr.)
65 kA, SCCR (UL/CSA)
300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
160 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
3
Anzahl Kontakte in Serie bei DC-23A, 48 V
3
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
200 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
1050 A
Spannung je Kontaktpaar in Serie
42 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
10 HP
Zugeor. Motorleist. b. 115/120V, 60Hz, 3-phasig
20 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
25 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
40 HP
Zugeordn. Motorleistg b. 277V, 60Hz, 1phas
25 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
60 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
60 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Schwarz (Black)
Stellgliedtyp
Kurzer Knebelgriff

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
160 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 280921 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 160 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 160 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 160 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 45 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 3 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 55 kW
Schaltleistung bei 400 V (EF009166) 55 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 30 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 100 mm
Höhe (EF000040) 140 mm
Tiefe (EF000049) 90 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P5-160/E Y7-280921 280921 FR_280923.pdf 2 Mbytes P5-160/E Y7-280921 280921 FR_280923.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
